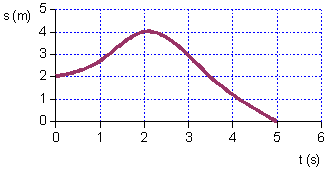

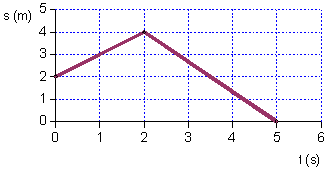

Gràfiques posició-temps (e-t, s-t, x-t)
Representen la posició d'un mòbil a l'eix d'ordenades i el temps a l'eix d'abscisses. Ens informen sobre:
- la posició d'un mòbil respecte a l'origen
- el tipus
de moviment:
- els trams rectilinis corresponen a moviments uniformes
- els trams no lineals corresponen a moviments variats
No ens informen sobre la trajectòria que segueix el mòbil.
Gràfiques velocitat-temps (v-t)
Representen la velocitat d'un mòbil a l'eix d'ordenades i el temps a l'eix d'abscisses. Ens informen sobre
- quina és la velocitat del mòbil a cada moment
- el tipus
de moviment:
- els trams horitzontals corresponen a moviments uniformes
- els trams inclinats corresponen a moviments variats
No ens informen sobre la trajectòria ni sobre la posició del mòbil.
A partir d'aquest gràfic no podem saber d'on surt el mòbil ni a quina posició es troba a cada moment. Però sabem que:
- Inicialment està en repòs (v = 0) i durant els primers 2 s accelera fins arribar als 5 m/s (tram a).
- Entre els segons 2 i 4 manté la velocitat a 3 m/s (tram b).
- A partir dels 4 s el mòbil comença a frenar fins que s'atura als t segons (tram c).
Als tres casos el mòbil es mou cap a la dreta de l'origen perquè les velocitats són positives.

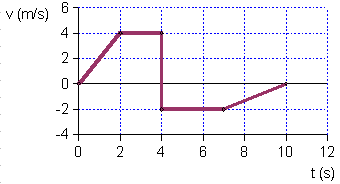

En aquest cas, el mòbil s'allunya cap a la dreta de l'origen els primers 4 s (velocitats positives):
- Els primers 2 s accelera des del repòs fins als 4 m/s.
- Entre els segons 2 i 4 manté la velocitat constant a 4 m/s.
Al segon 4 fa un canvi de sentit i retorna cap a l'origen (velocitats negatives):
- Entre els segons 4 i 7 a una velocitat constant de -2 m/s.
- Entre els segons 7 i 10 frena fins a aturar-se.
