Instal·lacions d’enllaç
El R.E.B.T. ens defineix que és:
Son instal·lacions d’enllaç les que uneixen la xarxa de distribució a les instal·lacions interiors o receptores. Es composen de: l’escomesa o embrancament, la caixa general de protecció, la línia general d'alimentaciói les derivacions individuals.”

L’escomesa serà construïda per l’Empresa subministradora, sota la seva inspecció i verificació final.

Quan ja sabem la càrrega total prevista per l’edifici, podem començar a determinar la instal·lació elèctrica. El primer que farem serà determinar l’enllaç.



Embrancament.

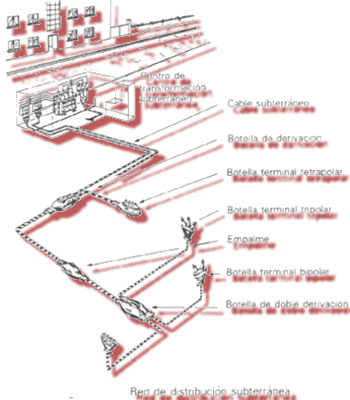

Esquemes del tipus d’embrancaments.

És la instrucció MIE BT011 la que ens la defineix. Es denomina així a la part de la instal·lació compresa entre la xarxa de distribució pública i la caixa o caixes generals de protecció.

En general es disposarà d’un sol embrancament per edifici; però, podran establir-se escomeses independents per a subministres amb característiques especials. ( un embrancament per cada 160kW de potencia prevista o per fracció).

Les escomeses podran ésser aèries o subterrànies. Els materials emprats i la instal·lació complirà les prescripcions establertes a les Instruccions MIE BT per a xarxes aèries o subterrànies de distribució d’energia elèctrica.

  • La demanda màxima prevista segons la Instrucció MIE BT 010. ( El que hem vist a l'apartat anterior)
  • La tensió del subministre.
  • Les densitats màximes de corrent admissibles pel tipus i condicions de la instal·lació dels conductors.
  • La caiguda de tensió màxima admissible. Aquesta serà la que l’Empresa tingui establerta en el seu repartiment de caigudes de tensió a la xarxa, per a que la tensió a la caixa o caixes generals de protecció estigui dins dels límits establerts pel vigent Reglament de Verificacions Elèctriques i Regularitat en el Subministrament de l’Energia.
El tipus nombre i naturalesa dels conductors a emprar seran fixats per les Empreses distribuïdores. Les seccions dels conductors es calcularan tenint en compte:

Les formules que permeten el càlcul seran diferents segons el subministrament sigui monofàsic o trifàsic. (230V/400V)



monofàsic trifàsic
