Línia General d'Alimentació

Quan està instal·lada verticalment a l’interior d’un edifici de varies plantes, de la qual es deriven connexions als diferents pisos, rep el nombre de "columna muntant".

Les Línies Generals d'alimentació queden definides a la MIE BT-014, i serà la línia que ens unirà la C.G.P. amb la centralització de comptadors.



Als replans d’entrada als habitatges o locals, es disposarà de caixes precintables de derivació, de les que partiran les derivacions individuals que enllaçaran amb el comptador o comptadors de cada abonat. En aquestes caixes podran muntar-se els fusibles de seguretat.

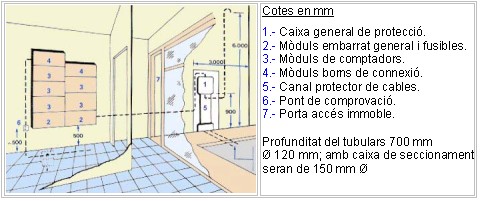

Quan els comptadors s’instal·lin concentrats en locals o espais adequats, la línia repartidora enllaçarà la C.G.P. amb la concentració de comptadors. La línia repartidora arribarà a un embarrat o a uns borns que quedaran protegits contra qualsevol manipulació indeguda. D’aquest embarrat o borns partiran les connexions als fusibles de seguretat de cada derivació individual.

Cada derivació individual serà totalment independent de les derivacions corresponents a altres abonats, no s’admetrà en un sol tub ni en caixes de pas o de derivació, circuits corresponents a diferents abonats.

Las línies repartidores estaran constituïdes per:

  • Conductors aïllats a l’interior de tubs encastats.
  • Conductores aïllats a l’interior de tubs de muntatge superficial.
  • Canalitzacions prefabricades.
  • Conductors aïllats amb coberta metàl·lica en muntatge superficial.

Els tubs deuran tenir un diàmetre nominal que permeti ampliar la secció dels conductors inicialment instal·lats en un 100 por 100.

Quan els comptadors es col·loquin en forma individual o es prevegi una concentració per plantes, la línia repartidora s’instal·larà seguint la caixa d’escala, utilitzant preferentment les escales de servei.

Haurà de tenir una secció mínima de 30x30 centímetres, quedant prohibits els canvis de direcció o rotacions, i haurà d’estar convenientment tancada, però de manera que sigui practicable a totes les plantes des de llocs d’ús comú.

Els conductors seran de coure i pel càlcul de la secció, es tindrà en compte la màxima caiguda de tensió admissible, que serà:

  • Per a línies repartidores destinades a comptadors individuals o concentrats per plantes: 1 por 100.
  • Per a línies repartidores destinades a comptadors totalment concentrats: 0.5 por 100.

Aquesta c.d.t. s’entén des de la caixa general de protecció fins l’inici de les derivacions individuals per a cada un dels abonats connectats a la línia repartidora.

Generalment les línies repartidores aniran a l’interior d’una canaladura, preparada exclusivament per allotjar-les a la caixa de l’escala.
Les formules que permeten el càlcul seran diferents segons el subministrament sigui monofàsic o trifàsic.
monofàsic trifàsic

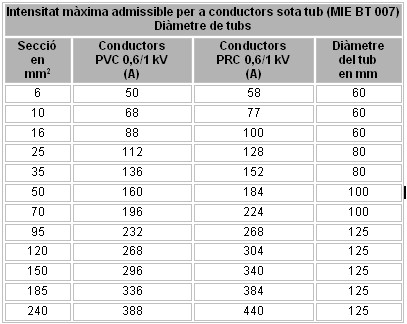

Com hem dir abans els conductors hauran de ser de coure i cal que estiguin aïllats per a una tensió de 1.000 V. Els tubs han de ser aïllants, autoextingibles i el seu grau de protecció al xoc mecànica no ha de ser inferior a 7. A la taula següent s'indica:
  • la secció dels conductors.
  • la intensitat màxima admissible segons el tipus d'aïllament i afectada pel factor de correcció per a instal·lació sota tub.
  • el diàmetre dels tubs de protecció.

Exemple 3
La potencia màxima prevista en un edifici és de 90kW, i es vol saber quina serà la secció de la línia repartidora si aquesta té una longitud de 25 m. Dades: Existeix una centralització de comptadors en planta baixa, la tensió de subministrament serà de 380V, els conductors seran de coure i es muntaran sota tub protector. Cal considerar un factor de potència de 0,96.
La caida de tensió a considerar entre la C.G.P. i la centralització de comptadors és del 0,5% el que vol dir que e=1,9 volts.

Bé, aquesta secció cal normalitzar-la, la immediatament superior és de 70 mm2. ( taula de intensitats admissibles per conductors aïllats) ( La podeu observar a la unitat anterior)
Aquesta secció per un conductor unipolar aïllat amb PVC, ens admetrà una intensitat de corrent de 185 A, com aquest conductor estarà dins d’un tub protector cal considerar un coeficient de reducció de 0,8.

185 A · 0,8 = 148 A. Com podeu observar la secció de 70 mm2 és correcta, però per poc. Si un cop aplicat el coeficient hagués donat un corrent inferior hauríem d’haver agafat la secció immediatament superior 95 mm2.

Activitats.
8. Cerca informació sobre les normes Une que regulen les C.G.P. i fes un resum de les principals característiques.
9. Quina és la missió de la línia repartidora?
10. Quants tipus de c.d.t. podem tenir en una línia repartidora? Raona la resposta.
11. La potencia màxima prevista en un edifici és de 50kW, i es vol saber quina serà la secció de les línies repartidores si aquestes tenen una longitud de 15 m. i 30 m respectivament Dades: Existeix dues centralitzacions de comptadors amb la meitat de la potencia total per cada una d’elles, la tensió de subministrament serà de 380V, els conductors seran de coure i es muntaran sota tub protector. Cal considerar un factor de potència de 0,9.
