De
comptadors des del punt de vista de l’energia
que mesurem hi pot haver de potència
activa, que és el que mesura i enregistra
la quantitat d’energia que consumeix l’abonat
en kWh, i comptadors d’energia reactiva,
utilitzat si en la instal·lació existeixen càrregues
inductives, i que les companyies fan servir per calcular el
factor de potència mig de la instal·lació,
aquest comptarà en kilovoltamper hora.
El
Reglament de Verificacions Elèctriques i el
Rial Decret 875/1984 de 28 de maig regulen la constitució
dels comptadors i les seves principals característiques

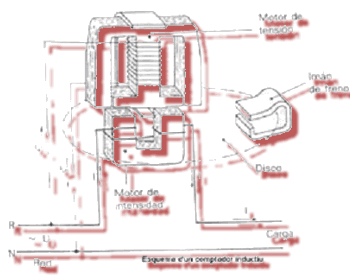

Entendrem
com comptador l’aparell que comptabilitza el consum
d’energia elèctrica en les línies i xarxes
de corrent altern monofàsic o trifàsic.
Quan
la potencia a controlar sigui l’adequada
podrem muntar els comptadors de manera directa
ja que podran resistir el corrent que els travessarà,
però per grans potènciescaldrà
muntar transformadors d’intensitat del corrent
elèctric per adequar el corrent real al que pot suportar
el comptador, aquesta manera de connexió es denomina
indirecta.
La
MIE BT016 ens fixa les condicions generals
del comptadors en les instal·lacions d’enllaç.
Amb
independència de les proteccions de la instal·lació
interior de l’abonat, caldrà muntar fusibles
de seguretat en cada fase per protegir els comptadors.
Quan la C.G.P. alimenti un sol abonat amb un sol comptador,
podran suprimir-se els fusibles de seguretat del comptador,
ja que la seva funció queda complida pels fusibles
de la C.G.P.
Els
comptadors hauran d’instal·lar-se sobre bases
de materials adequats, no inflamables, i podran disposar-se
en forma individual o en forma concentrada segons normativa
particular de la companyia distribuïdora.
Segons
el tipus de subministrament que volem controlar
hi poden trobar de monofàsics, doble monofàsics,
trifàsics de tres fils i trifàsics de quatre
fils.
Si
volem tenir diferents franges horàries de
mesura, tindrem de simple tarifa, de doble
tarifa i de triple tarifa.
Quan
necessitem controlar la demanda de potencia
muntarem un comptador amb maxímetre.
Comptadors
individuals.
Es
muntarà dins o fora del local de l’abonat, en
un lloc proper a la porta d’entrada, sobre paret ( mai
sobre tàbic) i a una alçada compresa entre 1,50
i 1,80 m, de manera que sigui accessible per tots els costats.
En
el cas d’habitatges unifamiliars es muntarà al
vallat o tancament, i en electrificacions
rurals podrà anar dins d’una caixa estanca sobre
un poste adequat.

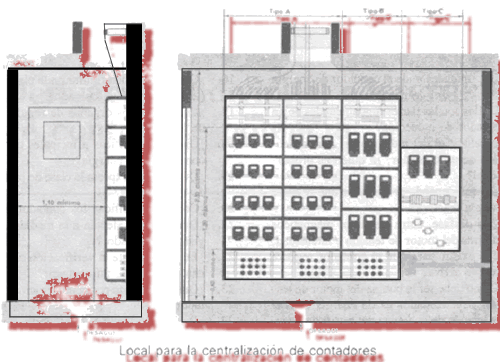

Concentració
de comptadors.
Els
comptadors podran concentrar-se en un o varis punts,
no més caldrà preveure els locals o
espais adequats, on es col·locaran els elements
necessaris per la seva instal·lació. En aquest
local, en el cas d’edificis destinats principalment
a habitatges,es muntaran els comptadors
corresponents a aquests, als serveis generals de l’edifici
i als locals comercials. En tots els casos aquesta
concentració es farà d’acord amb les normes
particulars de l’Empresa distribuïdora.
El
local utilitzat serà de fàcil i lliure accés,
( vestíbul, recinte o local especialment dedicat, però
mai en sales de calderes o calefacció, de concentració
de comptadors d’aigua, de maquinaria d’ascensors
o d’altres serveis).
El
local no ha d’ésser humit, estarà suficientment
ventilat i il·luminat i si es cau, caldrà disposar
de desguàs per evitar inundacions. El local serà
de dimensiones suficients per a treballar en ell amb garantia
i comoditat.
Quan
muntarem una o més centralitzacions? Doncs
una sola centralització, podrà mesurar
una potència màxima de 160 kW, si l’edifici
supera aquesta previsió caldran més escomeses
i més centralitzacions. En els edificis
considerats de gran volum caldrà muntar més
d’una centralització. Considerem que
un edifici és de gran volum quan:
Té més de 48 habitatges, quan
té més de 12 plantes d’alçada,
quan té més de 14 habitatges per planta.
Així que es muntarà una centralització
per cada 48 habitatges, o per cada 12 plantes, o per cada
planta amb 14 habitatges per planta.
Aquesta
solució només és vàlida
per a un màxim de 16 comptadors i es pot col·locar
sobre un parament no inferior a 1,5 m d'amplada. Es
consideren espais oberts amb accés lliure a qualsevol
persona els portals, els passadissos, etc. La distància
entre el comptador més sortint i la paret oposada ha
de ser com a mínim d'1,10 metres. Tots els comptadors
i els altres elements necessaris s'han d'instal·lar
en embolcalls aïllants de material autoextingible i grau
de protecció IP 407. Quan la centralització
que s'hagi d'instal·lar no disposi d'embolcall aïllant,
aquesta cal que es protegeixi amb un armari tancat amb clau
normalitzada. Si aquest armari és de fusta, cal prendre
totes les mesures perquè sigui ignífug.
INSTAL·LACIONS
EN ESPAI OBERT
El
local ha d'estar destinat exclusivament a la centralització
de comptadors i cal que reuneixi les condicions següents:
Cal
que estigui totalment construït amb materials no inflamables.
Ha
de tenir ventilació i il·luminació
i no ha de tenir humitat; no hi ha d'haver riscos d'incendi
o explosió ni de vapors corrosius.
Cal
que disposi de claveguerons de desguàs quan la cota
de terra sigui inferior o igual a la dels passadissos o
locals adjacents.
La
paret o les parets sobre les quals es fixin els comptadors
no han d'estar exposades a vibracions i la seva resistència
mecànica no ha de ser inferior a la del paredó.
S'hi han de fixar topalls i trinquets que limitin l'obertura
de portes i finestres adjacents.
La
porta d'accés al local s'ha d'obrir cap a l'exterior
del recinte i les seves dimensions mínimes han de ser
0,80 x 2,00 m. Si és de fusta, la part interior s'ha
de pintar amb pintura ignífuga. (Porta i marc). També
s'accepten altres tipus de protecció com ara revestiment
amb planxa metàl·lica protegida contra l'oxidació,
placa d'amiant, de fibrociment, etc. La porta ha de tenir
un tipus de pany únic per a totes les cambres de comptadors
(MARCA JIS, referència C.F.E.), i cada abonat podrà
tenir una còpia de la clau.
INSTAL·LACIONS
EN LOCAL TANCAT (RBT 016)
Nre.
de comptadors monofàsics
de
17 a 24
de
25 a 35
de
36 a 48
Amplada
lliure de la paret
1,75
m
2,75
m
3,50
m
Altura
lliure
2,30
m en tots els casos
Profunditat
lliure
1,50
m en tots els casos
DIMENSIONS
MÍNIMES DEL LOCAL
Com
a orientació, i segons el nombre de comptadors que cal instal·lar-hi,
el local destinat a la centralització ha de preveure les dimensions
següents:
Per
determinar el nombre de comptadors, cada
comptador trifàsic es considera com a dos
de monofàsics. Quan el muntatge
es faci sobre dues parets, l'amplada
lliure s'ha d'augmentar en 0,30 m i, si és en
tres parets, 0,60 m.La profunditat mínima
del local ha de ser d'1,5 m.
OBSERVACIONS
Activitats.
12.
Quina és la diferencia entre energia activa i reactiva?
Per que la mesurem amb comptadors diferents?
13. Fes un esquema amb les diferents formes de classificar
comptadors.
