DETECTORS DE SENYAL (SENSORS)



Per Jordi Jordan
És aquí on l’automàtica cobra vida: Cilindres magnètics i electrovàlvules als circuits de potència, sensors de tot tipus per a captar els senyals de control, i la versatilitat de la lògica electrònica pel comandament dels circuits funcionals que governaran la potència..
Parlar d’automatismes pneumàtics és parlar d’Electró Pneumàtica.

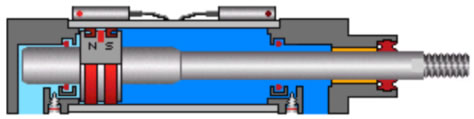

Cilindres Magnètics

Els Cilindres magnètics tenen un cèrcol magnètic al voltant de l’èmbol. Gràcies a aquest i fem servir interruptors magnètics tipus reed al llarg del cilindre podrem detectar la posició d’aquest amb gran exactitud.
  Detectors Reed
El principi de funcionament d’un detector reed és molt simple. Es tracta de dos contactes de ferro dolç dins un petit tub de vidre al vuit. Quan aquests contactes entren dins un camp magnètic es tanquen habilitant un circuit elèctric.

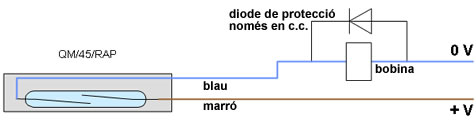

reed bàsic

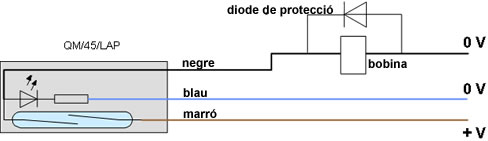

reed bàsic amb led indicador d'accionament

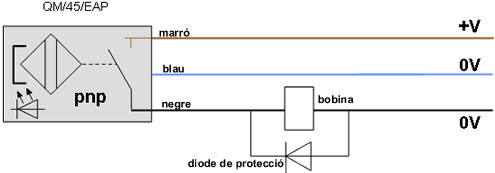

reed transistoritzat amb led indicador d'accionament.

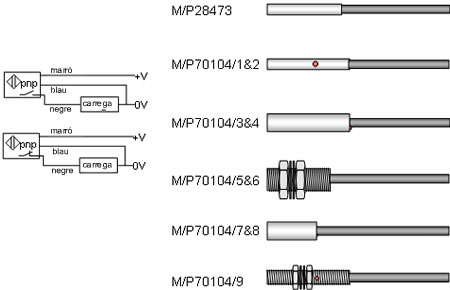

  Detectors inductius de proximitat

Aquest tipus de sensors detectaran la presència de metall prop d’ells ( depenent del tipus de 0,8 fins 2cm). Es sol emprar com a final de cursa estàtic. Poden o no tenir led indicador de funcionament i la sortida por ser normalment oberta o tancada.
