SIMBOLOGIA



Per Jordi Jordan
Els Símbols Pneumàtics estan dissenyats segons la Norma Internacional ISO 1219-1 1991, cobrint la Simbologia Gràfica per a Sistemes i Components d'Accionamient per Fluids. La Numeració de las Vàlvulas no està coberta per aquesta Norma ISO, així que seguirem les recomanacions que fa al respecte la CETOP RP 68 P.

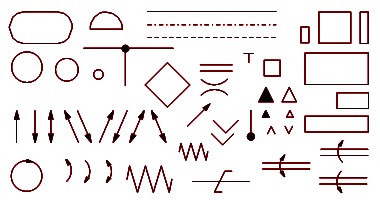

Aquestes formes i línies dibuixades en proporcionalitat constituiran el joc bàsic de símbols a partir dels quals obtindrem els esquemes pneumàtics.
  SIMBOLOGIA
Línia de Pressió Línia de Control. Pilotatge, purga, filtre Element amb dues o més funcions Línia eléctrica.
Direcció i naturalesa del fluid ( buit o pressió) Molla (mida segons sigui necessaria) La fetxa inclinada indica variabilitat La Fletxa indica Pas recte o inclinat i direcció de cabdal, o moviment
La T Direcció o connexió tancada Restricció (mida segons sigui necessaria) Moviment rotacional

Rotació eix. Esquerra, dreta, tot dos sentits.

Seient (90º) Unió simple Unió quatre vies Creuament (no connexió)
Línia flexible. Purga d'aire (instal·lació permanent i de prova) Escapament d'aire Separador d'aigua amb purga manual i automatica
Filtre amb purga manual i automatica Lubricador Eixugador d'aire Refrigerador amb línies refrigerant
Escalfador Escalfador i Refrigerador Compressor i Motor Elèctric Dipòsit
Vàlvula de pas Filtre d'aire Regulador de Pressió i manòmetre Filtre Regulador Lubricador. Símbol Simplificat
Filtre Regulador Lubricador ( Unitat combinada) Símbol Simplificat Vàlvula de seguretat regulable i pretarada Cilindre simple efecte amb tija retraiguda
Cilindre simple efecte amb tija extesa Cilindre simple efecte magnètic amb tija retraiguda Cilindre simple efecte magnètic amb tija extesa Cilindre simple efecte sense molla i tija retraiguda
Cilindre simple efecte sense molla i tija extesa Cilindre simple efecte magnètic sense molla i tija retraiguda Cilindre simple efecte magnètic sense molla i tija extesa Cilindre doble efecte amotiguacció variable
Cilindre doble efecte doble tija Cilindre doble efecte amotiguacció variable i magnètic (no ISO) Cilindre doble efecte amotiguacció variable i magnètic sense tija (no ISO) Actuador de gir doble efecte
Motor pneumàtic un sol sentit de gir Motor pneumàtic bidireccional Vàlvula 2/2 Vàlvula 3/2
Vàlvula 4/2 Vàlvula 5/2 Vàlvula 5/3 Connexions tancades Vàlvula 5/3 Sortides a escapament
Vàlvula 5/3 Alimentació a sortides Comandament manual Comandament polsador Comandament tirador
Comandament polsador-tirador Comandament palanca Comandament pedal Comandament pedal protegit
Comandament giratori Comandament Botó Comandament Retorn amb molla Comandament Rodet
Comandament Rodet Unidireccional Comandament per pressió Comandament Pressió i Pilotatge Pneumàtic Comandament per Pressió Diferencial
Enclavament amb tres posicions Comandament per Bobina Comandament per Bobina Pilotada Comandament per Bobina Pilotada amb comandament manual i pilotatge intern

La Numeració de las Vàlvulas no està coberta per aquesta Norma ISO,

així que seguirem les recomanacions que fa al respecte la CETOP RP 68 P.

Comandament per Bobina comandament manual i pilotatge extern Si no es veu el pilotatge sempre serà intern

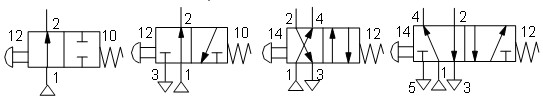

Numeració de les vàlvules en repòs
Numeració de les vàlvules activades
Antiretorn Regulador de Cabdal unidireccional Regulador de Cabdal bidireccional Funció AND (Y)
Funció OR (O) Escapament ràpid amb silenciador Silenciador Presostat elèctric pretarat

Presostat elèctric regulable
