L'objectiu d'aquesta pràctica és iniciar-se en el mòdul d'elaboració de gràfics que conté el full de càlcul OpenOffice Calc.

Ara, recupereu el fitxer tmitjana.sxc.Es tracta d'un llistat de les temperatures mitjanes de la caseta meteorològica de Vila-Rodona de l'any 2001.

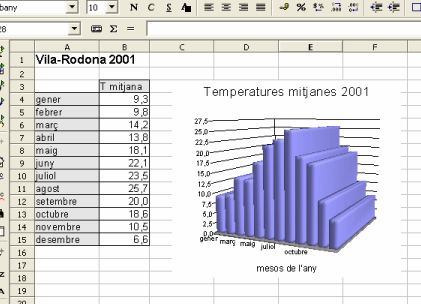

La nostra idea és generar un gràfic de barres a partir de les dades del full de càlcul i deixar el gràfic al costat de les dades.

Procedireu de la forma següent:

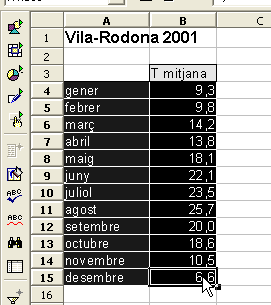

1. Seleccionareu les dades que seran l'orígen del gràfic (àrea A4:B15).

2. Inserireu un objecte gràfic.

Cas que aneu a inserir un objecte i el tipus seleccionat no sigui el de gràfic, manteniu premut el botó esquerre del ratolí damunt la icona d'inserir objecte i es desplegarà un menú dels diferents tipus d'objectes que s'hi poden inserir. Seleccioneu el de gràfic.

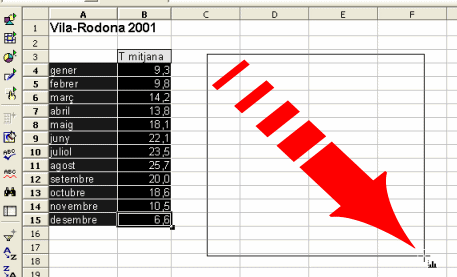

3. Seleccioneu l'àrea on voleu col·locar el gràfic. En aquesta ocasió, a la dreta de la taula.

No és imprescindible que marqueu l'àrea exacta que ha d'ocupar el gràfic, n'hi hauria prou amb fer un clic per indicar el lloc on el voleu.

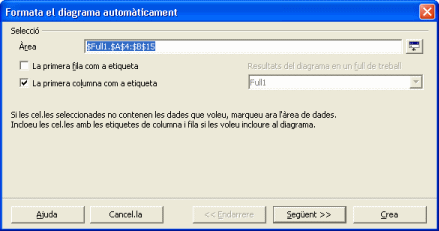

4. A l'assistent que apareix a continuació deixarem la primera pantalla tal i com està i clicarem el botó Següent.

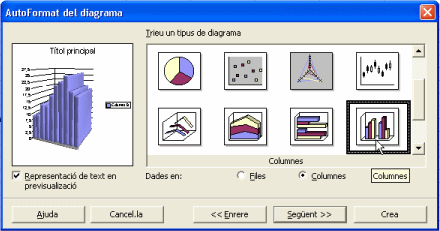

5. Al menú següent, seleccionareu un model de gràfic de columnes (en 3D, per fer-lo més vistós). Assegureu-vos que està marcada l'opció Columnes i cliqueu el botó Següent.

També podreu marcar la casella Representació de text en previsualització per tal d'anar veient al requadre de l'esquerra com va el gràfic que esteu configurant.

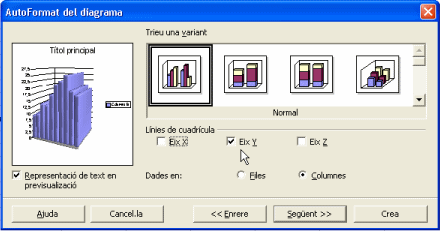

6. Assegureu-vos que està marcada l'opció Eix Yper tal de veure línies de divisió horitzontals que indiquin la temperatura i fer més entenedor el gràfic. Podeu deixar la primera variant del gràfic (si no us agrada, però, podeu seleccionar-ne una altra). Cliqueu el botó Següent.

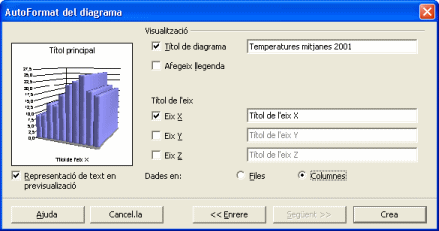

7. Al menú que ara apareix podreu escriure-hi els títols: titol del diagrama (per exemple, podeu posar Temperatures mitjanes 2001) i títol de l'eix X (per exemple mesos de l'any). Podeu deixar la casella Afegeix llegenda sense marcar. Podeu clicar el botó Crea ja que s'ha acabat el treball amb l'assistent.

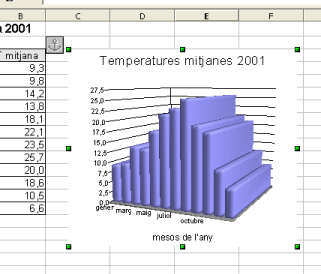

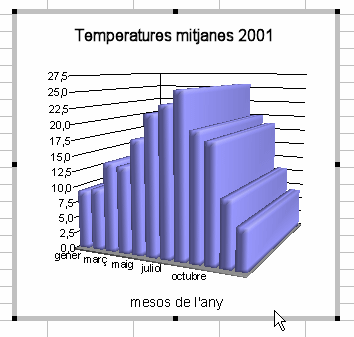

8. Una vegada acabat el treball amb l'assistent, el gràfic apareix al lloc que s'ha determinat al principi.

Es parteix de la base que el gràfic NO està seleccionat (és a dir, fareu un clic a qualsevol zona del full de càlcul, fora del gràfic.).

1. Seleccionareu el gràfic clicant-hi damunt amb el botó esquerre del ratolí. Apareixeran uns puntets (vuit) al seu voltant.

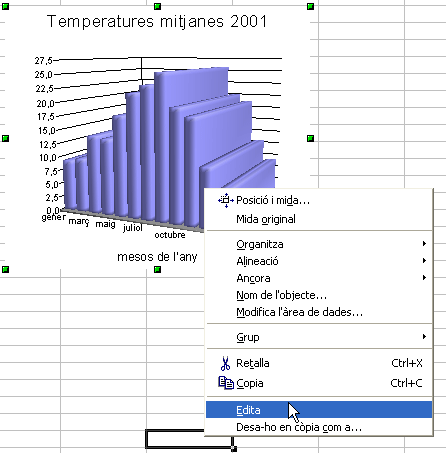

2. Fareu un clic damunt el gràfic amb el botó dret del ratolí per tal de fer aparèixer el menú contextual. Seleccionareu l'opció Edita.

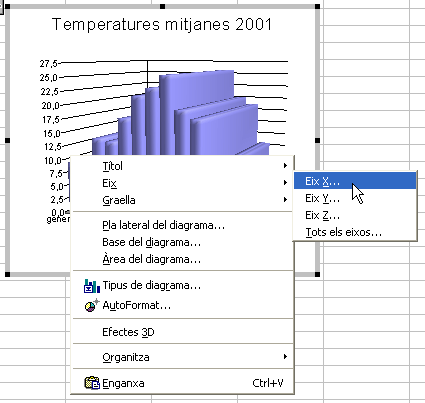

3. Observareu que el gràfic queda emmarcat per un requadre gris. Tornareu a fer un clic amb el botó dret del ratolí per tal de fer aparèixer el menú contextual. Seleccionareu l'opció Eix -> Eix X ...

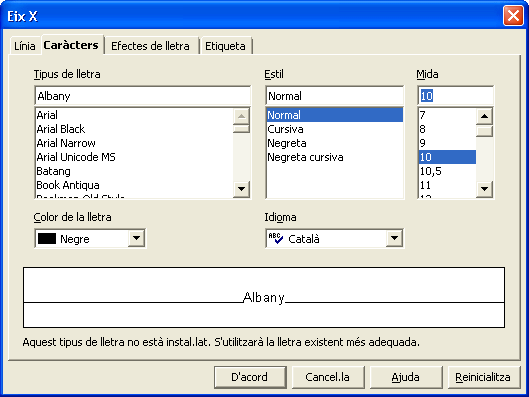

4. Al quadre de diàleg que hi apareix, seleccionareu la segona pestanya (Caràcters) i fixareu l'estil Normal i la mida 10.

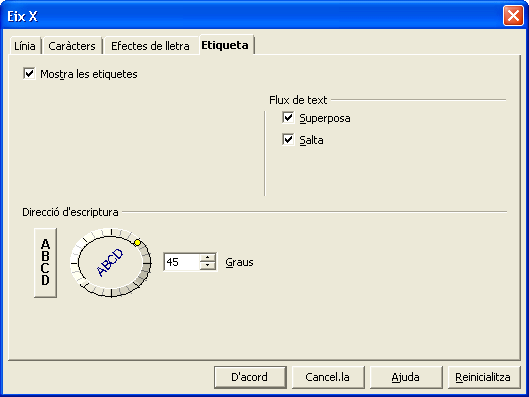

5. Anireu a la pestanya Etiquetai comprovareu que hi ha totes les opcions marcades. També posareu una direcció d'escriptura a 45 graus. Clicareu al botó D'acord.

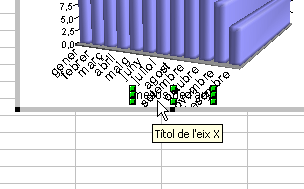

6. Ja només resta seleccionar el títol de l'eix X (clicant-hi al damunt) i suprimir-lo (amb la tecla Supr).
