L'objectiu d'aquesta pràctica és aprofundir en el mòdul d'elaboració de gràfics que conté el full de càlcul OpenOffice Calc mitjançant l'elaboració de gràfics de sectors.

Gràfics de sectors

  En primer lloc, recupereu el fitxer notes.sxc. Es tracta d'un llistat de l'alumnat de primer de batxiller amb les notes obtingudes en tres matèries comunes (català, castellà i matemàtiques). Els valors, no us espanteu, han estat generats de forma aleatòria pel mateix full de càlcul (la fórmula emprada la teniu a la cel·la H2).

  La tasca que volem realitzar consisteix a calcular els totals d'insuficients, suficients, ... que hi ha hagut per a cada matèria i representar aquests valors mitjançant gràfics de sectors.

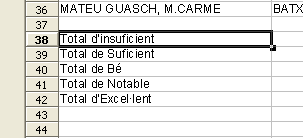

En primer lloc, us posareu a la cel·la A38 i escriureu el títol Total d'insuficient. Actuareu de forma similar a les cel·les A39, A40, A41 i A42.



Prenem el criteri de calcular les qualificacions segons aquests intervals:

Qualificació Interval
Insuficient < 5
Suficient

>= 5
< 6
Bé >= 6
< 7
Notable >= 7
< 9
Excel·lent >= 9



Ara anireu a la cel·la E38 i escriureu la fórmula següent:

=COUNTIF(E2:E36;"<5")

A la funció esteu indicant que voleu comptar, a l'àrea E2:E36 (és a dir, a les notes de català), les qualificacions inferiors a 5.

La funció COUNTIF(àrea; condició), compta les cel·les de l'àrea indicada que compleixen la condició especificada.



A la cel·la E39 escriureu el següent:

=COUNTIF(E2:E36;"<6")-E38

Esteu indicant que es comptin les cel·les que tenen una nota inferior a 6, però restant els insuficients (el contingut de la cel·la E38).



A la cel·la E40:

=COUNTIF(E2:E36;"<7")-SUM(E38:E39)

Notes inferiors a 7 menys la suma d'insuficients i suficients.



A la cel·la E41:

=COUNTIF(E2:E36;"<9")-SUM(E38:E40)



I, per acabar, a la cel·la E42:

=COUNT(E2:E36)-SUM(E38:E41)

Cal comptar, per tant, quantes notes hi ha i descomptar totes les anteriors.

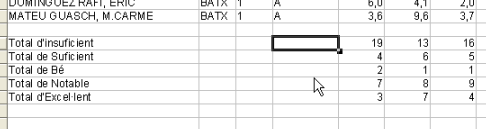

Seleccionareu l'àrea E38:E42 i la copiareu a les dues columnes de la dreta per tal de calcular els totals de castellà i matemàtiques.



Per tal d'elaborar el primer gràfic, procedireu de la forma següent:

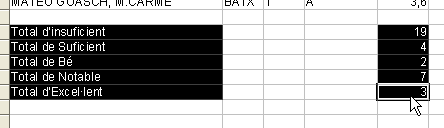

  1. Seleccioneu les cel·les A38:A42 i E38:E42. Recordeu que per seleccionar àrees no adjacents, ho podeu fer si, mentre arrossegueu amb el ratolí, manteniu polsada la tecla Control.

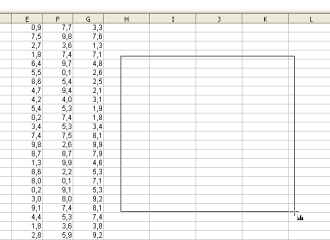

  1. Inseriu un objecte gràfic i marqueu el lloc on voleu posar-lo.

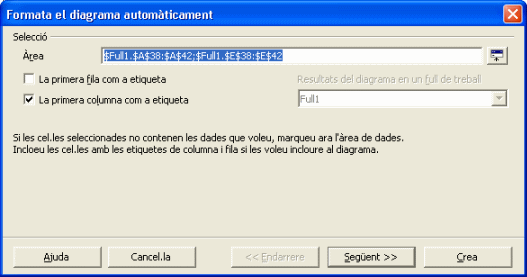

  1. A l'assistent que apareix a continuació, la primera pantalla la deixeu tal i com ve donada. Comproveu, però, que hi ha marcada la casella La primera columna com a etiqueta.

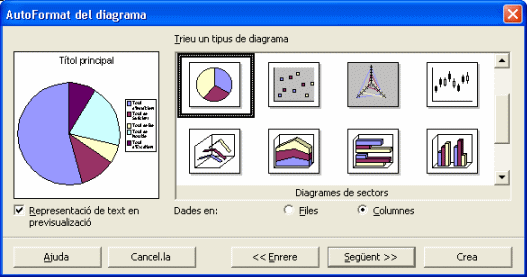

  1. La pantalla següent us permetrà d'escollir el tipus de gràfic. Seleccioneu un Diagrama de sectorsi comproveu que està marcat que les dades les teniu seleccionades en Columnes. Opcionalment, podeu seleccionar la casella Representació de text en previsualització.

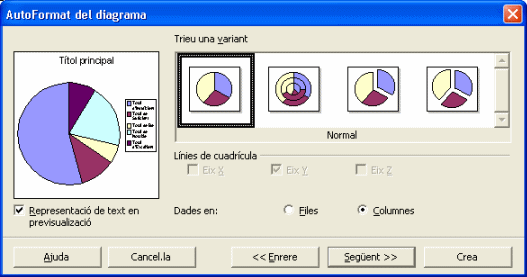

  1. La pantalla següent de l'assistent la podeu deixar tal i com proposa.

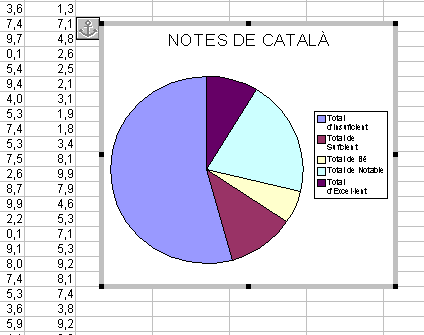

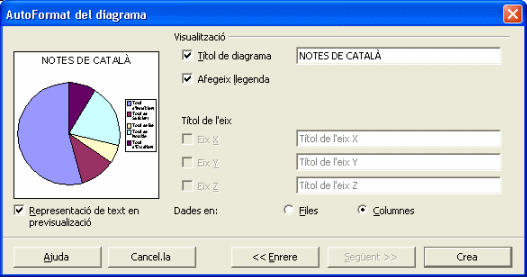

  1. A la pantalla següent podreu posar títol al gràfic: NOTES DE CATALÀ. Ja podeu clicar el botó Creaper tal d'acabar el procés de creació del gràfic amb l'assistent i presentar-lo en pantalla.



  Opcionalment, es pot millorar l'aspecte del gràfic. Per exemple, podrem posar la llegenda al peu del gràfic i fer aparèixer els percentatges de cada tipus de qualificació.

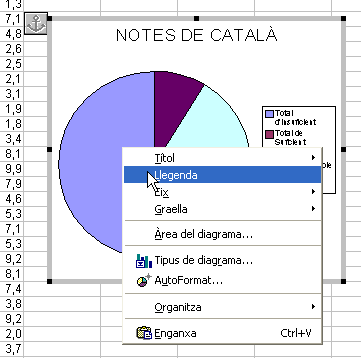

  1. Una vegada teniu el gràfic en estat d'edició, cliqueu amb el botó dret del ratolí per tal de fer aparèixer el menú contextual. Seleccioneu Llegenda.

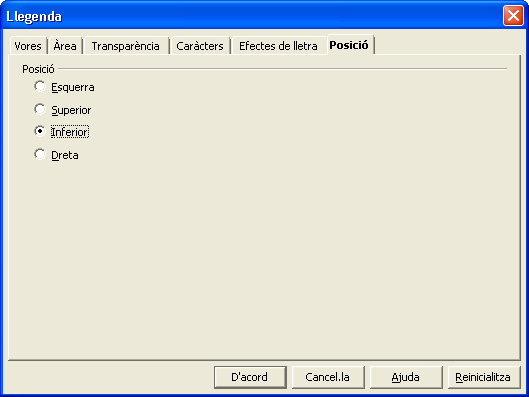

  1. Al quadre de diàleg que hi apareix, seleccioneu la pestanya Posició i marqueu Inferior. Podeu confirmar-hi els canvis.

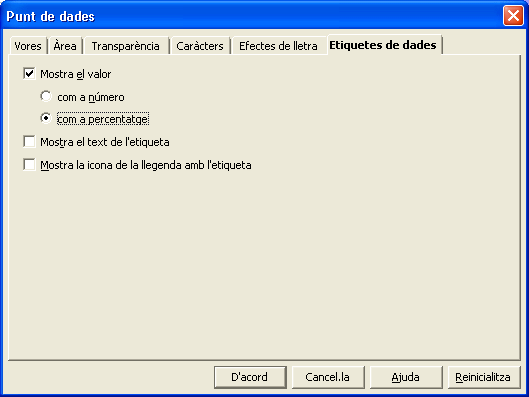

  1. Ara feu dos clics (botó esquerre del ratolí) damunt d'un dels sectors. Al quadre de diàleg que us hi apareix, trieu la pestanya Etiquetes de dades, marqueu les opcions Mostra el valor i, a continuació com a percentatge. Confirmeu-hi els canvis.

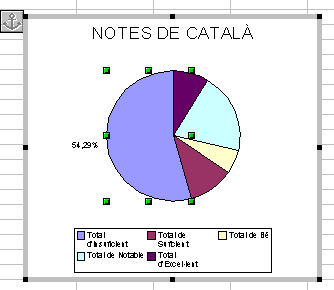

  1. Ara, el gràfic us apareix amb un percentatge escrit per al sector que heu modificat. Repetiu el procés anterior amb tots els sectors.

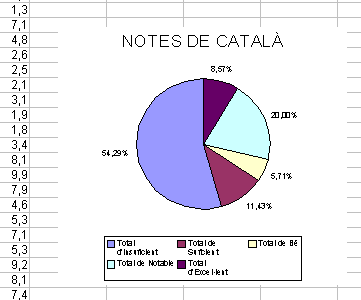

  1. Una vegada modificats tots els sectors, ja podem donar el gràfic per acabat. Podeu fer més provatures i millorar-lo segons el vostre criteri.

  Per acabar, només resta que seleccioneu l'àrea A38:A42;F38:F42 i construïu el gràfic de les notes de castellà seguint els mateixos passos anteriors i l'àrea A38:A42;G38:G42 i construïu el gràfic de matemàtiques.
