	En aquesta pràctica s'aprendrà el funcionament dels modificadors: Estampar, Limpiar, Copiar aristas i Copiar caras.

	Edició de sòlids (3)

	1. Estampar

	Aquesta funció permet estampar un objecte en el sòlid designat. L'objecte que s'ha d'estampar es deu intersecar en una o més cares del sòlid designat perquè l'estampat sigui correcte. El senyal es pot fer amb els objectes següents: arcs, cercles, línies, polilínies/ 2D i 3D, el·lipses, splines, regions, cossos i sòlids 3D. En el cas d'emprar un sòlid, l'AutoCAD considera l'estampat com el dibuix de la intersecció del sòlid que es vol estampar sobre el sòlid base. L'estampat es pot emprar: Per veure i analitzar la intersecció d'un sòlid sobre un altre. Per extrudir les cares estampades.
	Els estampats s'extrudeixen com a cares independents de la cara on són, de maenra que es pot extrudir només la cara principal o aquesta més l'estampat (vegeu la figura de sota). En aquesta, per diferenciar els volums, l'extrusió s'ha fet amb un angle de 25º.
	Figura 1. Extrusions de la cara amb l'estampat o sense

	L'ordre també permet desfer-se dels objectes originals emprats a l'estampat o retenir-los. En aquest moment, és recomanable no desfer-se dels objectes originals per tornar a emprar-los en cas d'error. Aquests objectes estan, a més, en una capa exclusiva per ells: Sòlid 2.

	Obriu el fitxer de suport solidedit 3.dwg. La figura representa un prisma sòlid en verd, a la capa Sòlid 1, que es considera el sòlid base on estampar objectes. En la capa anomenada Sòlid 2 es representen un cercle i un con. El primer està dibuixat sobre la cara frontal del sòlid base i el segon s'interseca al sòlid base en aquesta mateixa cara.

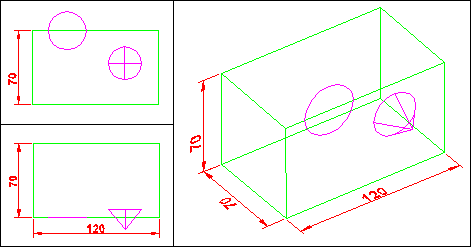

	Figura 2: En color magenta 2 figures per estampar sobre el sòlid verd
	Ordre: Estampar Comando: _solidedit Comprobación automática de edición de sólidos: SOLIDCHECK=1 Indique una opción de edición de sólidos [Cara/Arista/cUerpo/desHacer/Salir]<Salir>: _body Indique una opción de edición de cuerpo [sEñal/seParar sólidos/Funda/Limpiar/Comprobar/desHacer/Salir] <Salir>: _imprint Aquesta opció és agafada automàticament a través de la icona. Significa Estampar. Designe un sólido 3D: Cliqueu sobre el sòlid verd. Designe objeto que estampar: Assenyaleu el cercle. Suprimir el objeto de origen [Sí/No] <N>: N (es manté el cercle). Designe objeto que estampar: Cliqueu sobre el con. Suprimir el objeto de origen [Sí/No] <N>: N Designe objeto que estampar: Retorn per finalitzar la selecció. Indique una opción de edición de cuerpo [sEñal/seParar sólidos/Funda/Limpiar/Comprobar /desHacer/Salir] <Salir>: Premeu Retorn dues vegades per sortir.

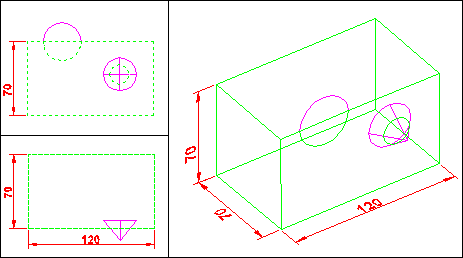

	Figura 3. En estampar, l'Autocad dibuixa en verd (color del sòlid) les interseccions
	Desactiveu la Capa Solid 2 i veureu només el sòlid estampat.

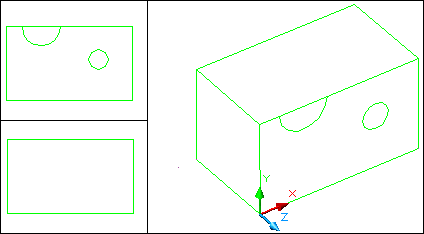

	Figura 4. Les figures estampades sobre el sòlid (capa Solid 2 desactivada)
	Ordre: Extruir caras Comando: _solidedit Comprobación automática de edición de sólidos: SOLIDCHECK=1 Indique una opción de edición de sólidos [Cara/Arista/cUerpo/desHacer/Salir]<Salir>: _face Indique una opción de edición de caras [eXtruir/Desplazar/Girar/dEsfasar/Inclinar/Borrar/ Copiar/cOlor/desHacer/Salir]<Salir>: _extrude Designe caras o [desHacer/Suprimir]: Assenyaleu la cara frontal. 1 cara(s) encontrada(s). Designe caras o [desHacer/Suprimir/Todas]: Assenyaleu el primer dels dos estampats d'aquesta cara. 2 cara(s) encontrada(s). Designe caras o [desHacer/Suprimir/Todas]: Assenyaleu el segon estampat. Designe caras o [desHacer/Suprimir/Todas]:Retorn Precise altura de extrusión o [Eje de extrusión]: 10 Precise ángulo de inclinación para extrusión <0>: 30 Validación de sólido iniciada. Validación de sólido finalizada. Premeu Retorn dues vegades per sortir.

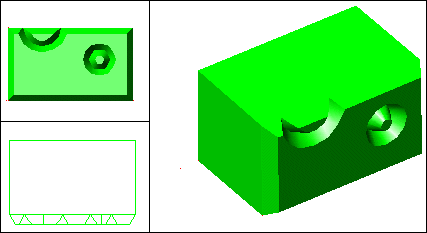

	Figura 5. Extrusió de la cara estampada

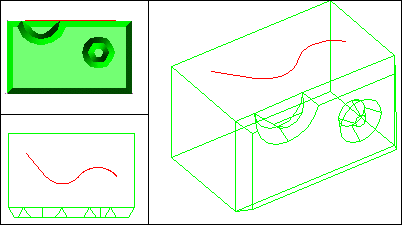

	Activeu la Capa Polilinia, que inicialment estava desactivada. Es veurà una polilínia vermella sobre la cara superior. Ordre: Estampar Estampeu la polilínia sobre el sòlid. En estampar, podeu suprimir la polilínia original o no. Ordre: Extruir caras Extrudiu la cara superior amb els valors següents: Altura de extrusión: 10 i ángulo de extrusión: 30.

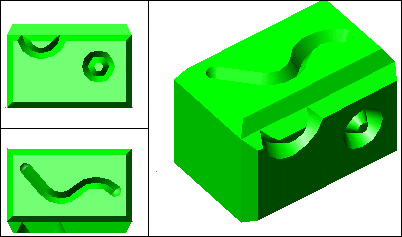

	Figura 6. Extrussió de la cara superior amb la polilínia estampada

	Deseu el document a la carpeta Practiques amb el nom m7_pr04a.dwg.

	2. Limpiar

	Elimina les arestes o vèrtexs compartits estampats sobre cares d'un sòlid. Elimina totes les arestes i vèrtexs redundants, la geometria estampada, que no s'utilitza.

	La pràctica continua des del fitxer anterior. Es tracta d'estampar el sòlid blau de la figura 7 per després eliminar l'estampat amb l'ordre Limpia . Activeu la Capa Solid 3. Veureu un cilindre que s'interseca a la cara esquerra del sòlid.

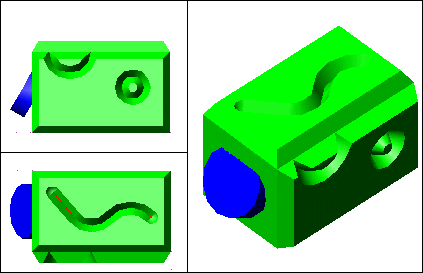

	Figura 7. Resultat després d'activar la capa Solid 3
	Ordre: Estampar Estampeu el cilindre blau sobre el sòlid verd, sense suprimir-lo. Seguidament, desactiveu la Capa Solid 3. Veureu dibuixat sobre la cara esquerra la intersecció del cilindre en el sòlid verd.

	Figura 8. Nou estampat produït pel cilindre blau (capa solid 3 desactivada).
	Ordre: Limpiar Quan l'AutoCAD demana: Designe un sólido 3D: assenyaleu el sòlid verd per qualsevol punt. L'estampat desapareix. Premeu Retorn dues vegades per sortir. No és necessari guardar el fitxer, ja que amb l'opció Limpiar no s'ha afegit res de nou.

	3. Copiar caras

	Amb aquesta opció es poden copiar cares seleccionades d'un sòlid, amb la finalitat d'obtenir vistes d'aquestes per emprar-les en tasques d'acotació, etc.

	Seria recomanable col·locar les cares copiades en una nova capa, a fi de treballar-hi posteriorment per detallar les vistes planes, acotar, etc., i poder desactivar la capa que conté el sòlid.

	Seguiu amb el fitxer anterior. Assegureu-vos que l'SCP actiu és l'Universal. Ordre: Copiar caras Amb l'ordre activa seleccioneu les cares com s'indica a la figura 9. Quan l'AutoCAD demana: Precise un punto base de desplazamiento: indiqueu un punt qualsevol. Precise un segundo punto de desplazamiento: @0,95,0 Premeu Retorn dues vegades per sortir de l'ordre.

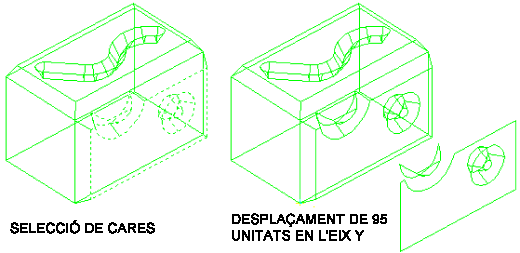

	Figura 9. Selecció i posterior ubicació de les cares copiades

	4. Copiar aristas

	De la mateixa manera que s'han copiat cares es poden copiar només arestes, si cal. La finalitat pot ser la mateixa que origina copiar cares, però les arestes permeten afinar més en la selecció;és a dir, una cara pot contenir diverses arestes, i se seleccionaran totes amb Copiar caras, mentre que Copiar aristas permet seleccionar només les desitjades.

	Ordre: Copiar aristas Seleccioneu les cares com s'indica a la figura 10. Quan l'AutoCAD demana: Precise un punto base de desplazamiento: indiqueu un punt qualsevol. Precise un segundo punto de desplazamiento: @0,0,50 Premeu Retorn dues vegades per sortir de l'ordre. Canvieu les arestes a una nova capa, per poder-les utilitzar independentment dels sòlids.

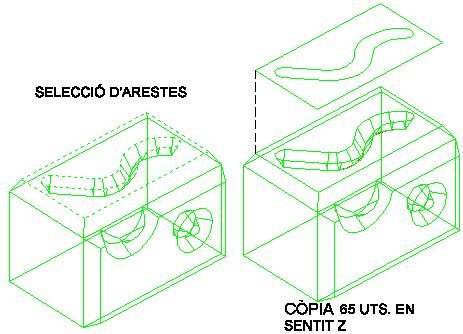

	Figura 10. Selecció i còpia d'arestes 65 unitats cap amunt (eix Z)
	Deseu el document a la carpeta Practiques amb el nom m7_pr04b.dwg.
