D122. Mòdul 7. Pràctica 5. Dibuix tècnic amb l'AutoCAD

Mòdul 7

Dibuix tècnic amb l'AutoCAD

Pràctica

Exercicis

	L'objectiu és practicar amb l'ordre Funda, que crea un buidatge d'un sòlid massís, ideixa un determinat gruix a les cares del sòlid (Desfase).

	Edició de sòlids (4)

	Funda d'un sòlid

	Obriu el fitxer de suport solidedit 4.dwg. En el dibuix hi ha representades 3 figures: una esfera, un cub i un cilindre. Cadascuna en una capa diferent. L'esfera té 30 unitats de radi; el cub en té 60 de costat, i el cilindre 30 de radi i 60 d'alçada.

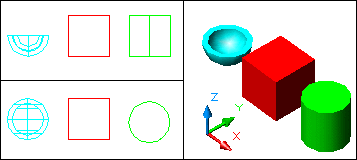

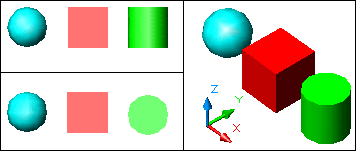

	Figura 1. Dibuix inicial
	Primer punt que s'ha de desenvolupar: En primer lloc, es crea una funda per a l'esfera de 7 unitats de gruix. Ordre: Funda Comando: _solidedit Comprobación automática de edición de sólidos: SOLIDCHECK=1 Indique una opción de edición de sólidos [Cara/Arista/cUerpo/desHacer/Salir] <Salir>: _body Indique una opción de edición de cuerpo [sEñal/seParar sólidos/Funda/Limpiar/Comprobar/desHacer/Salir] <Salir>: _shell Designe un sólido 3D: Cliqueu sobre l'esfera. Suprima caras o [desHacer/Añadir/Todas]: Retorn Indique la distancia de desfase de funda: 7 Validación de sólido iniciada. Validación de sólido finalizada. Premeu Retorn dues vegades per sortir. Aparentment no ha passat res. Per comprovar l'operació feta, es talla l'esfera amb l'ordre Corte i se suprimeix la part de dalt. Ordre: Corte Comando: _slice Designe objetos: Cliqueu sobre l'esfera 1 encontrados Designe objetos: Retorn Precise primer punto en plano cortante mediante [Objeto/ejeZ/Vista/XY/YZ/ZX/3puntos] <3puntos>: XY (indica que el plànol de tall és paral·lel al XY.) Precise un punto en el plano XY <0,0,0>: Indiqueu el centre de l'esfera. Precise un punto en lado deseado del plano o [mantener Ambos lados]: Cliqueu un punt per sota de l'esfera.
	Figura 2. L'esfera amb la part superior tallada i amb funda de 7 unitats
	Es dibuixa ara la funda per al cub, de 5 unitats de gruix, però en seleccionar objectes se suprimeix la cara superior. Ordre: Funda Comando: _solidedit Comprobación automática de edición de sólidos: SOLIDCHECK=1 Indique una opción de edición de sólidos [Cara/Arista/cUerpo/desHacer/Salir] <Salir>: _body Indique una opción de edición de cuerpo [sEñal/seParar sólidos/Funda/Limpiar/Comprobar/desHacer/Salir] <Salir>: _shell Designe un sólido 3D: Cliqueu sobre el cub. Suprima caras o [desHacer/Añadir/Todas]: Assenyaleu una aresta de la cara superior per suprimir-la. 2 cara(s) encontrada(s), 2 suprimida(s). Compte! S'ha suprimit la cara superior i també una de lateral. Suprima caras o [desHacer/Añadir/Todas]: A (seleccioneu Añadir del menú contextual per assegurar que es designen totes les cares verticals). 2 cara(s) encontrada(s). Retorn quan estiguin totes les cares verticals novament seleccionades. Indique la distancia de desfase de funda: 5 Validación de sólido iniciada. Validación de sólido finalizada. Premeu Retorn dues vegades per sortir.

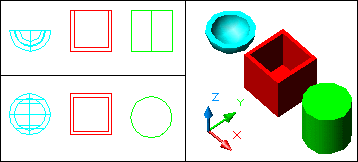

	Figura 3. Funda del cub realitzada
	Per acabar aquest pas, es fa la funda del cilindre de 6 unitats de gruix. Igual que en la figura anterior, se suprimeix de la designació la cara superior. Ordre: Funda Seleccioneu el cilindre. Suprimiu de la designació la cara superior. Es perd la designació de cares laterals. Afegiu a la designació de cares les laterals (s'ha de tocar una de les 4 arestes verticals del cilindre, que són visibles). És més còmode fer-ho sobre el model de filferro que sobre un model ombrejat. Retorn per finalitzar la designació. Indiqueu 6 com a Desfase de Funda. Premeu Retorn dues vegades per sortir.

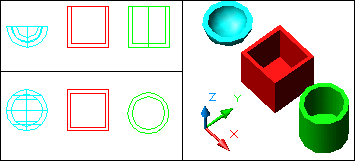

	Figura 4. Les tres fundes realitzades
	Repàs de les altres opcions d'edició de sòlids La primera operació és desactivar les capes del cilindre i l'esfera per treballar només amb el cub (ara una caixa oberta per dalt). Desactiveu les capes Cilindre i Esfera. Ordre: Desplazar caras Seleccioneu la cara superior del cub per desplaçar-la i Suprimiru de la designació qualsevol cara lateral que s'hagi designat. Indiqueu un desplaçament d'aquesta cara de -30 unitats en sentit Z (podeu indicar com a punt base del desplaçament el punt superior d'una aresta vertical exterior, i com a segon punt del desplaçament el punt mig d'aquesta mateixa aresta). El resultat és una caixa de 30 unitats d'alçada.
	Figura 5. La caixa amb l'alçada canviada de 60 a 30 unitats
	En segon lloc, s'inclinaran les cares exteriors de la caixa 15º cap a l'exterior. En la figura 6, es veuen les 4 cares girades, amb la indicació dels eixos de gir de les dues cares anteriors. El sentit de gir pot canviar segons l'ordre d'indicació dels punts definidors de l'eix; per tant, si en intentar girar una cara 15º positius surt un misatge com: Error en operación de modelado, es torna a efectuar l'operació, però amb angle -15º. L'operació s'ha de fer girant les cares una a una.

	Ordre: Girar caras Seleccioneu la cara anterior. Suprimiu la cara superior de la selecció. Indiqueu l'eix de gir entre els punts A i B. Indiqueu l'angle de gir: -15º. Repetiu l'operació amb les altres 3 cares.

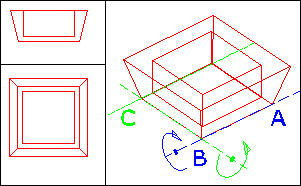

	Figura 6. Gir de les cares laterals de la caixa
	En tercer lloc, s'arrodoniran les quatre arestes verticals interiors amb un radi d'empalmament de 7 unitats. Ordre: Empalme Parámetros actuales: Modo = Recortar, Radio = 10.0000 Designe el primer objeto o [Polilínea/RAdio/Recortar]: RA Precise radio de empalme <10.0000>: 7 Designe el primer objeto o [Polilínea/RAdio/Recortar]: Cliqueu sobre una de les arestes que s'han d'empalmar. Indique radio de empalme <7.0000>: Retorn Designe una arista o [Cadena/Radio]:Cliqueu sobre la segona aresta. Designe una arista o [Cadena/Radio]:Cliqueu sobre la tercera aresta. Designe una arista o [Cadena/Radio]:Cliqueu sobre la quarta aresta. Designe una arista o [Cadena/Radio]: Retorn 4 arista(s) seleccionadas para empalme.

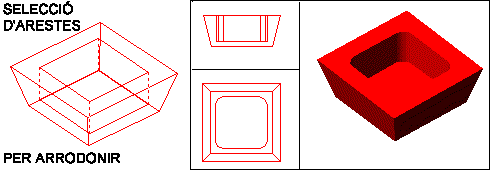

	Figura 7. Selecció i resultat final de l'empalmament
	En quart lloc, es dibuixaran les quatre arestes blaves que es veuen a la figura 8, des de les quatre cantonades de la base superior fins als punts mitjos dels arcs de l'operació anterior. La finalitat és Estampar aquestes arestes en el sòlid per extrudir les cares posteriorment. Ordre: Estampar Estampeu les quatre arestes blaves en el sòlid. Podeu desfer-vos de les arestes originals (Suprimir el objeto de origen[Sí/No] <S>:). Una vegada estampades, les arestes canvien al color del sòlid (vermell).

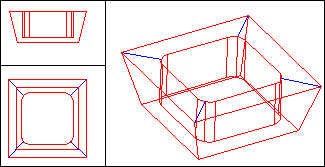

	Figura 8. Quatre arestes estampades sobre la base superior del sòlid
	El darrer pas serà extrudir les cares superiors amb les arestes estampades, una altura d'extrusió de 5 unitats amb un angle de 45º. Ordre: Extruir caras Seleccioneu les cares del pla superior. Perquè no se seleccioni cap de les cares laterals, la designació es pot fer tocant sobre les arestes estampades. El resultat de la designació és el de la figura de sota.

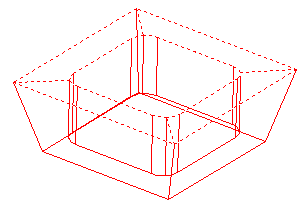

	Figura 9. Designació de les cares que s'han d'extrudir
	Quan l'Autocad demana per l'alçada i l'angle d'extrusió: Precise altura de extrusión o [Eje de extrusión]: 5 Precise ángulo de inclinación para extrusión <0>: 45

	Figura 10. Sòlid acabat
	Deseu el document a la carpeta Practiques amb el nom m7_pr05a.dwg.
