Desenvolupament
de la pràctica
A l'Autosketch hi ha diverses
maneres de dibuixar circumferències. Cal utilitzar una o altra segons
les dades de què es disposi.
-
Creeu un dibuix nou.
-

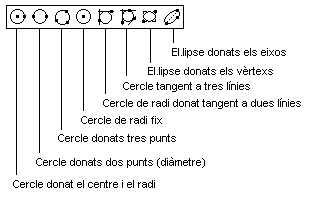

Feu clic al botó Cercles
i manteniu-lo premut. Apareix la barra de botons següent:
-
Nota: A la versió 5 aquests
botons estan a la barra d'eines de dibuix junts amb el grup Arcs
-
A continuació heu de
dibuixar un cercle de radi 20mm a qualsevol lloc del full. Per fer-ho utilitzeu
l'opció Center, Side
. Primer, feu clic al punt on voleu dibuixar el centre i després
moveu el ratolí i torneu a fer clic dibuixant un cercle de radi
qualsevol, aquest queda seleccionat en 'rosa'. A la barra d'edició,
si teniu seleccionat el cercle, veureu quelcom com això:
-
Els valors depenen del lloc
i la mida del cercle que hàgiu dibuixat. Per fer el cercle de radi de
20 mm, cal que poseu aquest valor a la casella corresponent al radi i premeu
Enter. Veureu com canvia la mida del cercle al valor escollit.
-
Esborreu aquest cercle.
-
Cliqueu ara al botó Cercle
de radi fix
 . El valor
de radi que apareix per defecte és 10 mm. Canvieu-lo a 15 mm i premeu
Enter abans de començar a dibuixar. Aquesta opció us facilita
el dibuix de diversos cercles d'una mateixa mida. Feu un dibuix semblant
al següent, amb cercles de radi 15. Activeu la reixeta per tal que
els cercles us quedin ben posats.
-
Deseu el dibuix amb el nom P14a.skf
i desactiveu la reixeta.
-
Creeu un dibuix nou.
-
Dibuixeu tres línies
qualsevol i feu una circumferència tangent a les tres utilitzant
el botó Cercle tangent a tres línies
 .
-
Deseu el dibuix amb el nom P14b.skf
De la mateixa manera que les
circumferències, es poden dibuixar arcs de circumferència
de diverses maneres.
-
Feu clic al botó Arcs
i veureu la barra de botons següent:
-
Utilitzant l'opció Arc
donats dos punts i el centre
, dibuixeu la figura següent, amb la reixeta activada. Per dibuixar
cada arc cal fer tres clics amb el ratolí; amb el primer indiqueu
el punt d'inici de l'arc, amb el segon, el punt final i amb el tercer,
el centre. Comenceu a dibuixar de dreta a esquerra, us anirà millor.
-
Deseu el dibuix amb el nom P14c.skf
|
