Creeu un dibuix nou.
-
Dibuixeu un rectangle de la
mida màxima del full (sense que surti fora dels marges d'impressió).
-
Feu clic al botó Línia
senzilla
 .
-

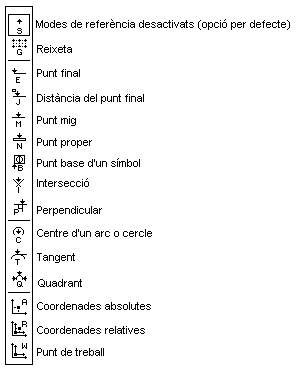

Seleccioneu el mode de referència
Punt
mig ( o premeu M).
-
Veureu que el cursor canvia
de forma, i, quan passeu per sobre d'una línia, el seu punt mig
queda marcat de color vermell. Dibuixeu una línia des del punt mig
de la part superior del rectangle fins al punt mig de la part inferior.
-
Dibuixeu una altra línia
des del punt mig del costat dret al punt mig del costat esquerre. D'aquesta
manera, el rectangle quedarà dividit en quatre parts iguals.
-
Per deixar anar el mode Punt
mig, feu clic al botó Desactivar modes de referència (S).
|
 |
-
Al primer quadrant (a dalt a
l'esquerra), dibuixeu-hi dues línies qualsevol.
|
 |
-
Feu clic al botó Línia
senzilla.
-
Seleccioneu el mode de referència
Punt
final (E).
-
Dibuixeu una línia des
d'un extrem d'una de les línies anteriors a l'extrem oposat de l'altra
línia.
-
Feu el mateix amb els altres
dos extrems.
-
Feu clic al botó dret
del ratolí per deixar anar l'eina Línia senzilla i desactiveu
el mode de referència (s).
|
 |
-
Al segon quadrant dibuixeu-hi
una circumferència de radi 30 mm (utilitzeu l'eina Cercle de
radi fix
 ).
|
 |
-
Torneu a seleccionar l'eina
Cercle de radi fix i preneu com a radi 20 mm. Abans de fixar el centre,
escolliu el mode de referència Centre (C) i feu clic sobre
la circumferència que havíeu dibuixat abans. La nova circumferència
es dibuixarà amb el mateix centre que l'anterior.
-
Feu el mateix amb una circumferència
de radi 10 mm.
|
 |
-
Al tercer quadrant, dibuixeu-hi
un pentàgon de mida qualsevol. L'objectiu d'aquest apartat és
dibuixar una estrella de cinc puntes.
|
 |
-
Feu clic al botó Línia
múltiple i seleccioneu el mode de referència Intersecció
(I).
-
Feu clic sobre un dels costats
del pentàgon i a continuació torneu a fer clic sobre el costat
adjacent. D'aquesta manera haureu seleccionat un vèrtex com a origen
de la primera línia.
-
Repetint el mateix procés,
seleccioneu el vèrtex oposat com a final de la línia i així
successivament fins a dibuixar l'estrella.
-
Finalment, seleccioneu el pentàgon
inicial i esborreu-lo.
-
El procés de dibuix de
l'estrella s'hauria pogut fer igualment amb el mode de referència
Punt Final.
|
 |
-
Al quart quadrant, dibuixeu
una circumferència de radi 30 mm. En aquest apartat fareu els eixos
d'aquesta circumferència.
|
 |
-
Feu clic a Línia senzilla
i seleccioneu el mode de referència Quadrant (Q).
-
Dibuixeu una línia des
del punt superior al punt inferior de la circumferència i una altra
de dreta a esquerra.
-
Cal allargar les línies
per tal que sobresurtin lleugerament de la circumferència. Per fer-ho,
seleccioneu la línia i, amb el ratolí, feu clic sobre el punt
que marca el seu extrem i arrossegueu-lo lleugerament cap a fora de la
circumferència.
-
Per canviar el tipus de línia,
obriu el desplegable
 i escolliu
el tipus Dash Dot.
-
Canvieu també el color
dels eixos (blau).
|
 |
-
Finalment, deseu el dibuix amb
el nom P21.skf i canvieu el tipus de línia (solid) i el color de
línia (negre). Si no ho feu, la pròxima vegada que dibuixeu
una línia la farà de color blau i de tipus ratlla-punt.
|
 |
