Dibuix lineal amb ordinador (AutoSketch)---
Pràctica


L'objectiu d'aquesta pràctica és començar a dibuixar utilitzant el sistema de coordenades de l'Autosketch. En aquesta pràctica es treballaran les coordenades absolutes, i en les properes les coordenades relatives i polars.

Les coordenades

El programa permet treballar amb precisió utilitzant un sistema de coordenades. L'origen de coordenades està situat per defecte al vèrtex inferior esquerre de la zona de dibuix (està representat per unes fletxes verda i vermella).

Tipus de coordenades:

  • Coordenades absolutes a,b. La primera xifra indica la distància horitzontal (eix OX) des de l'origen. El segon número, representa la distància vertical (eix OY) respecte l'origen.
  • Coordenades polars p (a,b). La primera xifra indica la distància en línia recta des de la posició anterior. La segona xifra indica l'angle en graus respecte a l’horitzontal, seguint el sentit contrari a les agulles del rellotge.
  • Coordenades relatives r (a,b). Els números indiquen la distància horitzontal i vertical des del clic anterior.
Les coordenades del punt on és el cursor es poden veure a la part inferior dreta de la pantalla, a la barra d’estat. En primer lloc hi ha les coordenades absolutes del punt (x,y) i en segon lloc les coordenades relatives al darrer punt que s'ha dibuixat.

Desenvolupament de la pràctica
  • En aquesta pràctica heu de dibuixar la figura següent:
  • Per començar, feu clic al botó Línia múltiple.

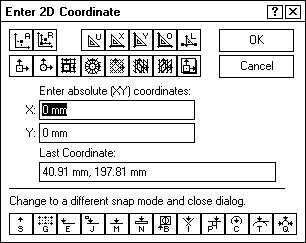

  • Seleccioneu el mode de treball amb Coordenades Absolutes . Us apareixerà el quadre següent, on haureu d'anar indicant els punts que voleu dibuixar.
  • El punt 1 de la figura és el punt (47,86), per tant, a la casella X: poseu el valor 47 i a la casella Y: el valor 86. Si no indiqueu unitats pren com a unitat per defecte el mm. A continuació premeu Enter, o bé, feu clic al botó OK.
  • Marqueu les coordenades del punt 2 (47,203) i torneu a prémer Enter. Podeu moure de lloc la finestra de les coordenades i veureu com es va dibuixant la figura.
  • Dibuixeu la resta de punts:
    • Punt 3: (145,203)
    • Punt 4: (145,168)
    • Punt 5: (176,168)
    • Punt 6: (176,86)
  • Torneu a marcar les coordenades del Punt 1 per tal de dibuixar la darrera línia.
  • Si durant el procés anterior us equivoqueu, penseu que es poden combinar diferents modes de treball, per exemple, començar una línia amb el mode de referència Punt Final (per dibuixar-la a continuació d'una altra) i acabar-la indicant les coordenades del punt final.
  • Per tancar la finestra coordenades feu clic al botó Desactivar modes de referència.
  • Doneu gruix 3 a totes les línies de la figura.
  • A sota la figura poseu-hi el text "Coordenades Absolutes". Per fer-ho premeu el botó Text  i feu un clic al lloc aproximat on voleu posar el text (després es pot moure). En el quadre que apareix poseu el text que voleu escriure ("Coordenades Absolutes") i premeu OK.
  • A continuació podeu moure el text arrossegant-lo amb el ratolí, canviar el tipus de lletra (apareix a la barra d'edició quan el text està seleccionat) o la mida (alçada del text, també és a la barra d'edició). Seleccioneu el tipus Arial i l'alçada de 8 mm. Poseu el text més o menys centrat al full.
  • Deseu el dibuix amb el nom P23.skf
  • Imprimiu el dibuix (File/Print)
