Desenvolupament
de la pràctica
-
Aquesta pràctica
consisteix en dibuixar la mateixa figura que abans, però utilitzant
coordenades relatives en lloc d'absolutes.
-
Les coordenades del primer punt
les heu de donar com a coordenades absolutes (47,86), de la mateixa manera
que heu fet abans.
-
Per dibuixar el punt 2, feu
clic al botó Coordenades Relatives
de la finestra de coordenades. A la casella X: poseu-hi el valor 0 i a
la casella Y: el valor 117 (això indicarà que només
hi ha desplaçament en l'eix Y cap amunt). Per a moviments cap amunt
o cap a la dreta, els valors han de ser positius, per a moviments cap avall
o cap a l'esquerra els valors han de ser negatius.
-

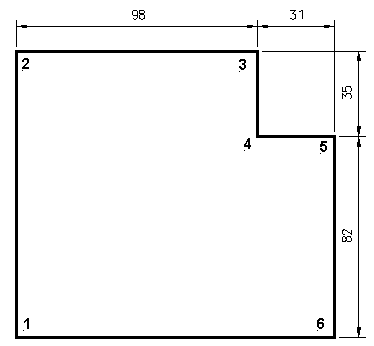

Les coordenades relatives de
la resta dels punts són:
-
Punt 3: (98,0)
-
Punt 4: (0, -35)
-
Punt 5: (31,0)
-
Punt 6: (0,-82)
-
Punt 1: (-129,0)
-
Doneu gruix 3 a la línia
i a sota el dibuix poseu-hi el text "Coordenades Relatives".
-
Deseu el dibuix amb el nom P24.skf
-
Imprimiu-lo i compareu-lo amb
el de la pràctica anterior. Les dues figures han de ser exactament
iguals.
|
