Dibuixeu un rectangle de la
mida màxima del full i dividiu-lo en quatre parts iguals.
|
|
-
Al primer quadrant (a dalt a
l'esquerra), aprofitant la reixeta, dibuixeu-hi dues línies verticals
i dues línies horitzontals, una que talli les dues verticals i l'altra
que no en talli cap.
|
 |
-

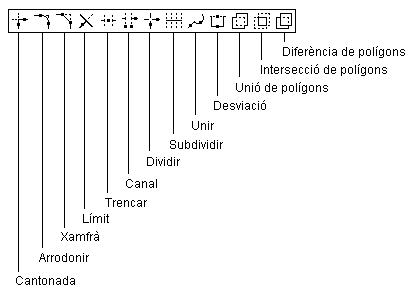

Feu clic a l'eina Trim Corner
(Cantonada)
 i a
continuació seleccioneu les línies 1 i 2. Veureu com es retallen
els extrems que sobresurten de la cantonada.
-
Repetiu el mateix amb les altres
tres cantonades.
|
 |
-
Al segon quadrant, dibuixeu-hi
una línia vertical i dues línies horitzontals, una que talli
a la vertical i l'altra que no arribi a tallar-la.
|
 |
-
Seleccioneu l'eina Trim Edge
(Límit)
 del
menú Retallar i feu clic primer a la línia vertical (representa
l'objecte limitador) i a continuació a les dues línies horitzontals.
Totes dues arribaran just fins a la línia vertical.
|
 |
-
Al tercer quadrant, dibuixeu-hi
una línia en forma de zig-zag.
|
 |
-
Feu clic a l'eina Trim
Channel (Canal)
 i amb
el ratolí marqueu dos punts enmig de la línia en zig-zag que
determinin un canal vertical. A continuació aneu clicant sobre els
trossos de línia que han quedat dins el canal i veureu que es van
eliminant.
|
 |
-
Al darrer quadrant, dibuixeu-hi
una línia horitzontal a la part superior i una vertical a la part
inferior.
|
 |
-
Seleccioneu l'eina Subdividir
 .
A la barra d'edició apareix el número de segments en què
voleu que es divideixi la línia. Poseu-hi un 5 i premeu Enter. A
continuació feu clic a la línia horitzontal.
-
Aparentment no ha passat res,
però si deixeu anar l'eina Subdividir (fent clic al botó
dret del ratolí) i seleccioneu la línia horitzontal, veureu
que les característiques que apareixen a la barra d'edició
no són les pròpies d'una línia. S'ha convertit en
una Polilínia. Si premeu el botó Explode
 ,
la polilínia es convertirà en cinc línies que podeu
seleccionar individualment.
-
Dibuixeu ara línies des
del punt final de la línia vertical fins als extrems de cadascun
dels segments.
|
 |
-
Deseu el dibuix amb el nom P31.skf
|
 |
