Desenvolupament
de la pràctica
-

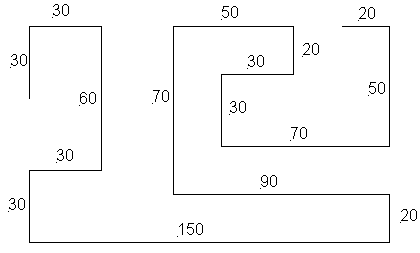

Dibuixeu la figura següent:
-

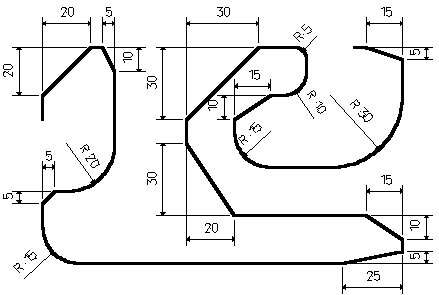

Aquesta figura s'ha de convertir
en la següent:
-
Comenceu a retallar les cantonades
pel costat esquerre de la figura.
-
Escolliu l'eina Xamfrà
 .
A la barra d'edició poseu-hi la mida que ha de tenir el xamfrà
(20) i premeu Enter. A continuació feu clic sobre les dues primeres
línies (lluny de l'extrem on hi ha d'haver el xamfrà, sinó
no surt bé).
-
Al segon xamfrà els dos
costats són diferents. Feu un clic a la marca de la barra d'edició
i, en lloc d'un valor, ara n'haureu de donar dos. Poseu-hi 5mm;10mm
i premeu Enter. A continuació feu clic primer a la línia
on el xamfrà medeix 5 i després a la que el xamfrà
medeix 10.
-
La tercera cantonada s'ha d'arrodonir.
Feu clic al botó Arrodonir
 ,
poseu el valor 20 mm a la barra d'Edició, premeu Enter i feu clic
a les dues línies que formen la cantonada.
-
Continueu fins arribar al final
de la línia.
-
Deseu el resultat amb el nom
P34.skf
|
