Desenvolupament
de la pràctica
-

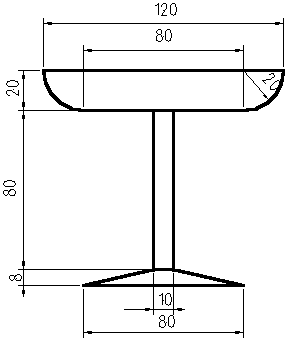

Dibuixeu la figura següent,
sense les cotes (gruix de la línia: 1).
-
Seleccioneu tota la figura i

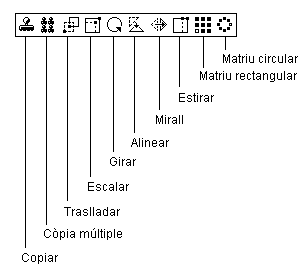

feu clic al botó Scale (Escalar)
 .
Aquesta funció us permetrà canviar la mida de l'objecte.
A la barra d'edició hi apareix el factor d'escala. Poseu-hi 0.25
i premeu Enter. A continuació el programa us demana el punt base
de la reducció; feu clic a un punt qualsevol.
-
Desplaceu la copa cap
a la cantonada inferior esquerra del full. Per fer-ho no podeu simplement
seleccionar-la i arrossegar-la perquè perdríeu els punts
de la reixeta. Cal activar la reixeta, seleccionar la copa, fer clic al
botó Translate (Traslladar)
, fer clic al punt d'origen (pot ser qualsevol) i al punt de destí.
-
El pas següent serà
copiar la copa. Seleccioneu tot l'objecte (ara de mida reduïda), i
feu clic al botó Rubber Stamp (Copiar)
 .
A continuació, amb la reixeta activada, copieu la copa 5 vegades,
una al costat de l'altra.
 |
-
Fixeu-vos que el punt que pren
com a referència el programa a l'hora de copiar un objecte és
el seu punt mig. De vegades això no serà convenient pel que
volgueu fer i caldrà canviar-ho.
-
Torneu a seleccionar tota la
copa, situeu el cursor al seu centre i premeu el botó dret del ratolí.
Apareixerà el menú següent:
-
Escolliu la primera opció
(Move About Point). Això us permetrà canviar de lloc el punt
base del moviment.
-
Seleccioneu el mode de referència
Punt Mig i feu clic al punt mig de la línia de la base de la copa.
-
Feu clic al botó
Copiar i seleccioneu
el mode de referència Punt Final. Aneu copiant copes a sobre les

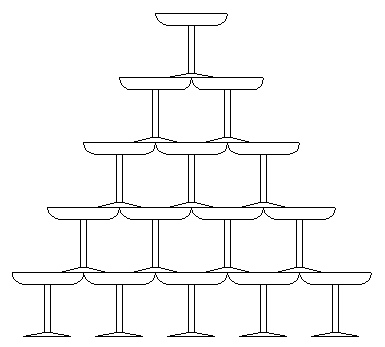

anteriors fins obtenir la figura següent:
-
Deseu el dibuix amb el nom P33.skf
|
