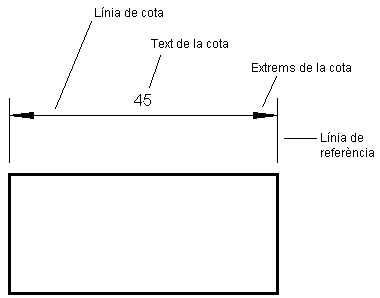

Les cotes estan formades per les parts següents:

Línia de cota: Indica la direcció i longitud de l'acotació. Conté una fletxa als seus extrems. El text s'escriu al llarg d'aquesta línia. En cotes angulars la línia és un arc.

Extrems de la cota: símbols als extrems (fletxes, línies obliqües...).

Línia de referència: línia que s'estén des de l'objecte acotat fins a la línia de cota.

Text de la cota: text que identifica la mesura real de la cota.


Per dibuixar els diferents tipus de cotes cal utilitzar el conjunt de botons Dimensions (Cotes)  de la barra de dibuix:


• Creeu un dibuix nou utilitzant la plantilla creada a la Pràctica 1.

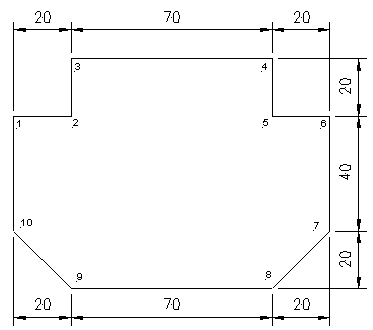

• Dibuixeu la figura següent (de moment sense les cotes):

Feu clic al botó Cota horitzontal  i seleccioneu el mode de referència Punt Final. Marqueu els punts 3 i 4 i el programa us dibuixarà la cota corresponent.
La manera com el programa representa les cotes per defecte sovint no serà adequada als criteris que voleu utilitzar. Per canviar el format de la cota, seleccioneu-la i feu clic al botó Format Dimension  de la barra d'edició. A la pestanya Label seleccioneu: Alignment: Text Above (text sobre la línia) Precision: 1. (sense decimals) Desactiveu la casella Display Units Premeu Aceptar. A partir d'aquí totes les cotes es dibuixaran amb el format seleccionat.
Dibuixeu de la mateixa manera les cotes d'1 a 3 i de 4 a 6. Per dibuixar les cotes de la part inferior cal indicar l'ordre dels punts de dreta a esquerra, és a dir, primer el punt 7 i després el 8. En cas contrari, la cota es dibuixarà a sobre la línia. Dibuixeu també les cotes 8-9 i 9-10.
Per dibuixar les cotes verticals feu clic al botó Cota Vertical , seleccioneu Punt Final i feu clic als punt 6-7 i 7-8, per aquest ordre (sentit horari), si no les cotes es dibuixaran a l'altre costat de la línia.
Seleccioneu tota la figura i apliqueu l'eina Escalar amb un factor d'escala de 0.8. Veureu com també les cotes canvien de valor.
Deseu la figura amb el nom P42.skf
