Desenvolupament
de la pràctica
-
Dividiu el full en quatre parts
iguals.
-
A la primera part, dibuixeu-hi
un rectangle. Per omplir-lo amb un ratllat podeu fer-ho de dues maneres:
a) Seleccioneu-lo i feu
clic al botó Hatch
de la barra d'eines de dibuix.
b) Seleccioneu el rectangle,
feu clic al desplegable Pattern
i seleccioneu
Hatch.
-
Proveu les dues maneres de fer
el ratllat i observeu que, en el primer cas, el ratllat i l'objecte són
dues entitats separades. Si canvieu la mida o moveu el rectangle, el ratllat
es queda amb al situació inicial. Amb la segona manera, la d'ús
més habitual, el ratllat forma part del rectangle i si canviem la
seva mida, el ratllat s'adapta a la nova forma.
-
Al segon quadrant, dibuixeu-hi
un cercle. Per omplir-lo amb un ratllat amb el segon mètode no
és tan immediat com abans. Primer cal seleccionar el cercle i convertir-lo
en una corba, fent clic al botó
de la barra d'edició. Després ja podeu seleccionar Hatch
(qualsevol de les dues opcions) i s'omple el cercle amb un ratllat.
-
Per canviar l'espai entre les
línies del ratllat, seleccioneu l'opció de la barra de menú
Tools/
Graphic Options. A l'apartat Hatch Spacing poseu-hi, per exemple,
3 mm. Veureu com el ratllat ara és més espès.
-
Al tercer quadrant dibuixeu-hi
un rectangle i un cercle al seu interior (si l'Autosketch us omple directament
el rectangle, desactiveu-lo escollint l'opció None del menú
) . S'ha d'omplir amb un ratllat l'espai que hi ha entre el rectangle i
el cercle. Seguiu els passos següents:
-
Convertiu el cercle a polígon:
Primer de cercle a corba (botó )
i després de corba a polígon (botó
 ).
Amb la versió 6 hi ha la possibilitat de fer les dues conversions
mitjançant un sol pas.
-
Seleccioneu l'eina Trim Diference
del conjunt de botons Retallar.
-
Feu clic primer al cercle i
després al rectangle.
-
Seleccioneu l'objecte (observeu
que ara rectangle i cercle formen una sola entitat).
-
Feu clic a Hatch.
 |
-
Al darrer quadrant hi dibuixareu
un senyal d'STOP. En primer lloc dibuixeu un octògon. Dupliqueu-lo
utilitzant l'eina Offset
.
-
Per pintar l'octògon
interior només l'heu de seleccionar i escollir l'opció Solid
del desplegable i escollir
el color vermell.
-
Dibuixeu les lletres STOP al
seu interior i canvieu-les de mida i tipus (Arial Black) fins que s'ajustin
a l'espai disponible. Pinteu el text de color blanc amb el desplegable
 .
Si el text queda igualment negre és degut a que teniu activada
una opció d'invertir el color blanc en pantalla per tal que es diferencïi
del fons (imprès ja quedaria blanc). Per desactivar aquesta opció
i veure les lletres blanques obriu el menú View/Options i
desactiveu les caselles Pen i Pattern del quadre Invert
if same as page color.
-

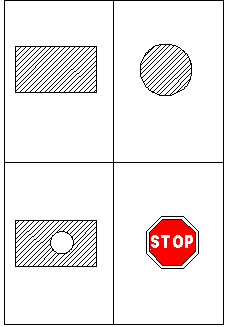

El resultat final del dibuix
ha de ser el següent:
-
Deseu el dibuix amb el nom P44.skf
|
