Dibuix lineal amb ordinador (AutoSketch)---
Pràctica


L'objectiu d'aquesta pràctica és aprofundir en el dibuix i modificació de cotes mitjançant l'acotació d'una figura amb acotacions de diversos tipus.

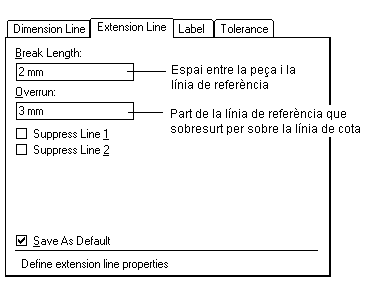

Ja heu vist a la pràctica anterior que, una vegada dibuixada la cota, es pot canviar el seu format mitjançant l'opció Format Dimension . A les figures següents podeu veure el significat dels diversos paràmetres que es poden variar.



Si deixeu activada la casella Save As Default, la configuració que hàgiu escollit es mantindrà per totes les cotes del dibuix.


Desenvolupament de la pràctica
  • Creeu un dibuix nou utilitzant la plantilla de la Pràctica 1.

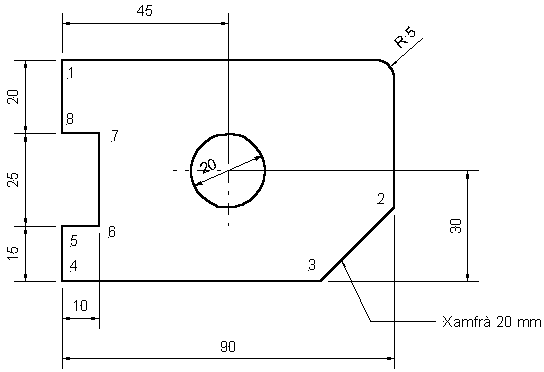

  • Dibuixeu la figura següent (de moment sense les cotes):
  • Comenceu dibuixant la cota 2-4. Una vegada dibuixada caldrà canviar el seu format, que serà també el de la resta de les cotes. Feu clic al botó Format Dimension i escolliu els paràmetres següents:

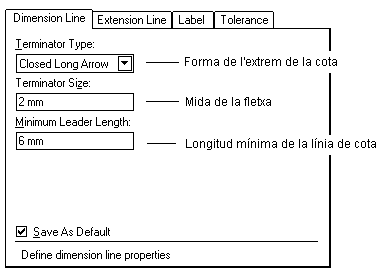

    • Pestanya Dimension Line (Línia de cota)
      • Forma de la fletxa: Closed Long Arrow
        Mida de la fletxa: 1 mm
        Longitud mínima: 2 mm

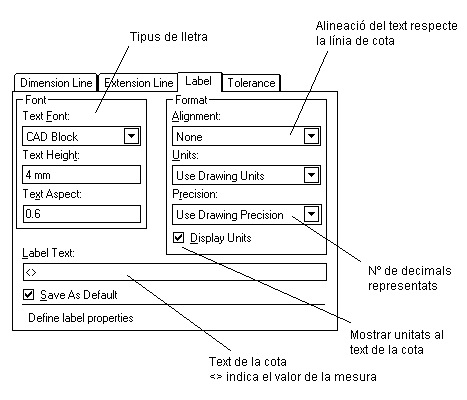

    • Pestanya Label (Etiqueta)
      • Tipus de lletra: Arial
        Mida de la lletra: 3 mm
        Alineació: Text Above (Text sobre la línia)
        Precision: 1. (sense decimals)
        Desactivar la casella Display Units
  • Per moure la cota de lloc, desactiveu els modes de referència, seleccioneu-la, feu clic al botó   de la barra d'edició (o bé feu doble clic a la cota),  i arrossegueu la cota amb el ratolí. En aquest cas, deixeu espai suficient perquè hi càpiga la cota 4-6. Si volguéssiu moure només el text, cal prémer simultàniament la tecla Ctrl i arrossegar la cota amb el ratolí.
  • Dibuixeu la cota 4-6.
  • Per acotar el costat esquerre de la peça es pot fer de dues maneres, en sèrie o en paral·lel:
  • Per acotar en sèrie podeu seguir el mètode que heu utilitzat fins ara, o bé, feu clic al botó  que apareix a la barra d'edició quan activeu Cota Horitzontal o Vertical i seleccioneu Chained. A continuació, només heu de seleccionar el mode de  referència Punt Final i clicar als punts 4, 5, 8 i 1.
  • Esborreu les cotes anteriors i proveu l'acotació en paral·lel. Heu de fer el mateix que abans però seleccionant el mode Baseline al menú
  • Dibuixeu la cota horitzontal des d'1 al centre de la circumferència i la vertical que va des del centre de la circumferència al punt 3. Aquesta l'haureu de moure de lloc.
  • Per acotar la cantonada arrodonida utilitzeu Acotació de radi   i feu clic sobre l'arc. Per acotar la circumferència central utilitzeu Acotació de diàmetre  . Quan acoteu un arc o una circumferència el cursor es transforma en un petit cercle. Si quan feu clic sobre la circumferència el cursor està cap a la part exterior, la cota es dibuixa a fora. Si el cursor queda per la banda de dins de la circumferència, la cota es dibuixa a dins:
  • L'Autosketch és un programa pensat per dibuixar seguint la normativa americana (ASA). Aquesta normativa és diferent de la que utilitzem aquí (UNE o DIN). Per això, quan s'acota un diàmetre, apareix el símbol ø. Amb la normativa UNE no cal posar aquest símbol. Per eliminar-lo, seleccioneu la cota i esborreu-lo de la barra d'edició. Els símbols <> indiquen el valor de la mesura. Si voleu afegir el símbol de diàmetre a alguna cota, per escriure'l s'ha de fer amb la combinació de tecles Alt+155.
  • Per acotar el xamfrà, utilitzeu l'opció d'acotació Directriu  . Seleccioneu el mode de referència Proper (N), marqueu el punt on anirà la fletxa, desactiveu el mode de referència i marqueu el punt següent de la línia, dibuixeu la línia horitzontal i premeu el botó dret del ratolí. Us apareixerà un quadre de diàleg on heu de posar el text que voleu que surti al final de la directriu. En aquest cas "Xamfrà de 20 mm".
  • Deseu la figura amb el nom P43.skf
