A) Ratllat d'una figura irregular

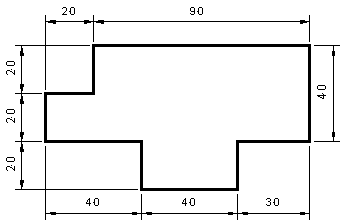

• Dibuixeu la figura següent:

• Per poder omplir la figura amb un ratllat cal transformar el conjunt de línies que formen la figura en un polígon irregular. Això es pot fer amb l'eina Trim Join (Unir)  del grup de botons Retallar.
• Seleccioneu l'eina Trim Join i feu clic a dues línies adjacents. Ara, si deixeu anar l'eina i les seleccioneu, comprovareu que formen una sola línia (Polilínia).
• Per unir un conjunt tancat de línies seleccioneu Trim Join, premeu Ctrl i, simultàniament, feu clic amb el ratolí a una de les línies. Veureu com totes les línies de la figura queden unides formant un polígon.
• Ara només l'heu de seleccionar i activar l'opció Hatch.
• Deseu el dibuix amb el nom P45a.skf



B) Ratllat d'una part d'una figura

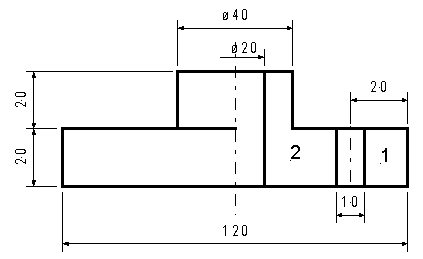

• Dibuixeu la figura següent:

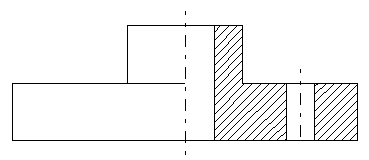

• D'aquesta figura cal ratllar les zones 1 i 2.
• Per poder fer el ratllat de la zona 1, en primer lloc cal unir les línies que l'envolten i transformar-les en un polígon. Abans utilitzeu l'eina Trim Divide (Dividir)  per tallar les línies de dalt i de baix de la zona de manera que quedi l'espai delimitat per quatre línies que no sobresurtin (no s'ha d'esborrar cap línia, només partir-les en dos trossos). A continuació, mitjançant l'eina Trim Join, convertiu la zona en un polígon i apliqueu-hi el ratllat.
• Repetiu el procés amb la zona 2. Partiu primer les línies que sobresurten de la zona, després uniu totes les que la delimiten i finalment apliqueu el ratllat.

• Deseu el dibuix amb el nom P45b.skf
