Desenvolupament
de la pràctica
-

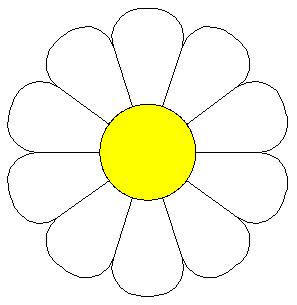

L'objectiu d'aquesta pràctica
és dibuixar una margarida de deu pètals. Començareu
dibuixant un dels pètals i després el multiplicareu per deu
mitjançant l'eina Matriu Circular
 .
-
Dibuixeu una circumferència
de 60 mm de radi i dividiu-la en deu parts iguals (seleccioneu l'eina
Trim
subdivide (subdividir)
 ,
poseu el valor 10 a la casella de la barra d'edició, premeu Enter
i feu clic a la circumferència.
-
Esborreu tots els segments menys
el de la part superior de la circumferència.
-
Dibuixeu una circumferència
de radi 20 mm amb el mateix centre que l'anterior i dues línies
que vagin des del centre de les circumferències fins als extrems
de l'arc de radi 60.
|
 |
-
Retalleu la part sobrant de
la circumferència interior i de les dues línies.
|
 |
-
Arrodoniu les dues cantonades
superiors amb arcs de radi 12 mm.
|
 |
-
Seleccioneu tota la figura i
feu clic a l'eina Matriu Circular .

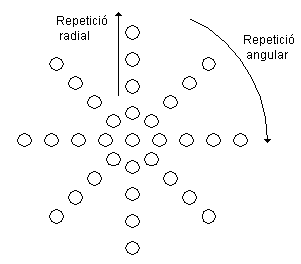

A Radial Duplication poseu-hi " 0 còpies " i a Angular
Duplication " 9 còpies a 36º ". Desactiveu la casella Create
Group (v6) o Create Symbol (v5), si està activada, i
premeu OK.
-
A continuació heu d'indicar
el centre a partir del qual s'han de fer les repeticions. Indiqueu el centre

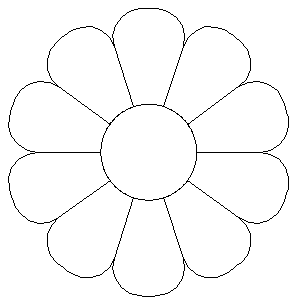

de la circumferència de radi 20. Obtindreu la figura següent.
-
Per pintar el centre de color
groc heu d'unir primer tots els arcs interiors dels pètals mitjançant
l'eina Trim Join i escollir després el patró Solid
amb color groc.
-
Deseu el dibuix amb el nom P52.skf
|
