El dibuix isomètric

Un dibuix isomètric és un dibuix en dues dimensions que representa un model tridimensional. El mode isomètric utilitza les coordenades X, Y i Z, representades sobre tres eixos separats 120º entre ells.


El mode isomètric amb l'Autosketch

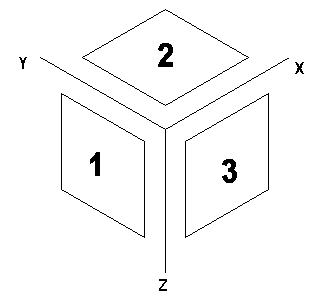

L'Autosketch incorpora tres botons que faciliten el dibuix en mode isomètric:

  Pla isomètric superior. Activa el pla XY (2)

Pla isomètric esquerre. Activa el pla YZ (1)

Pla isomètric dret. Activa el pla XZ (3)

Aquests botons es troben a la barra d'eines Grid (Reixeta):

En activar el mode isomètric es modifica la forma de la reixa, que permet el traçat de línies o polígons seguint els eixos isomètrics.

Desenvolupament de la pràctica

A) DIBUIX D'UN CUB
  • Comenceu per la cara superior. Activeu la reixeta, seleccioneu el Pla isomètric superior  i dibuixeu un quadrat de 40 mm de costat. Veureu com només us deixa dibuixar el rectangle seguint els eixos isomètrics.
  • Seleccioneu el Pla isomètric esquerre  i dibuixeu un quadrat de les mateixes dimensions que el primer.
  • Seleccioneu el Pla isomètric dret  i dibuixeu la tercera cara del cub.
  • Deseu la figura amb el nom P61a.skf

  •
  • Per sortir del mode de dibuix isomètric cal prémer el botó Rectangular Grid .

  •

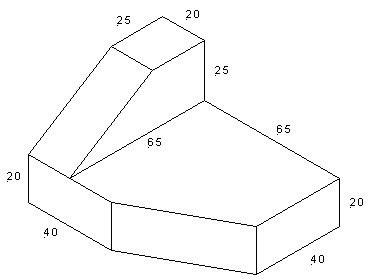

    B) DIBUIX D'UNA PEÇA SENZILLA



  • Activeu una reixeta de 5 mm.
  • Seleccioneu el pla isomètric superior i dibuixeu un rectangle de 20 x 25 mm
  • Amb el pla isomètric dret, dibuixeu una línia vertical de 25 mm i, al seu extrem, una de 65 mm seguint l'eix X.
  • Torneu a activar el pla superior i dibuixeu una línia de 65 mm seguint l'eix Y
  • Amb el pla isomètric dret, dibuixeu un rectangle de 20 x 40 mm al final de la línia anterior.
  • Amb el pla isomètric esquerre dibuixeu un rectangle de 20 x 40 mm al final de l'altra línia de 65 mm. Si no ho veieu clar, dibuixeu-lo línia a línia.
  • Finalment, dibuixeu les línies que no segueixen cap dels tres eixos, aprofitant la reixeta o utilitzant el mode de referència Punt Final.

  • Deseu la figura amb el nom P61b.skf
