Activeu una reixeta de 2.5 mm
i seleccioneu el Pla isomètric esquerre.
-

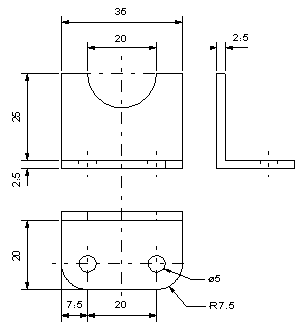

Dibuixeu un rectangle de 35
x 25 mm.
|
 |
-
Amb el Pla isomètric
superior, dibuixeu un rectangle de 35 x 20 mm.
|
 |
-
Dibuixeu mitja el·lipse
de 20 mm de diàmetre centrada al costat superior del rectangle vertical
(amb l'Autosketch 6 disposeu de l'eina Arc d'el·lipse). Podeu
també dibuixar l'el·lipse sencera i eliminar-ne la meitat
superior. L'únic que heu de tenir en compte és que l'eina
Trim
Divide no funciona per dividir el·lipses en parts. Haureu d'utilitzar
altres eines (Trim Channel o Trim Edge). Amb la versió 5, utilitzeu
el mètode explicat a la Pràctica 3.
|
 |
-
Elimineu la part sobrant del
rectangle amb Trim Divide o amb Trim Channel.
|
 |
-
Dibuixeu els dos cercles (el·lipses)
de diàmetre 5.
|
 |
-
Dibuixeu dos arcs d'el·lipse
de radi 7.5 a les cantonades de la base de la peça.
|
 |
-
Retalleu la part sobrant de
les puntes (Trim Channel o Trim Divide).
|
 |
-
Dupliqueu la part horitzontal
del dibuix, traslladant-la 2.5 mm més avall. Feu ús de l'opció
Copiar,
canviant prèviament de lloc el punt base, o bé l'opció
Traslladar,
activant la casella de copiar de la barra d'edició.
|
 |
-
Repetiu el mateix amb la part
vertical del dibuix, desplaçant-la "enrere" 2.5 mm.
|
 |
-
Uniu les dues cares de la peça
amb l'ordre Línia senzilla.
-
Per a unir les dues parts corbes
de la zona inferior esquerra, utilitzeu l'eina Línia tangent
a dos arcs.
|
 |
-
Elimineu les línies que
sobren. Les eines que us seran més útils són Explode
 ,
per dividir els rectangles en parts i Trim Edge, per retallar les
parts sobrants.
|
