Dibuix lineal amb ordinador (AutoSketch)---
Pràctica


Aquesta pràctica és només per als usuaris de la versió 6 d'Autosketch.

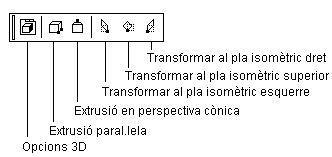

La versió 6 incorpora una sèrie de funcions afegides per a la creació d'objectes en perspectiva. Aquestes funcions es mostren fent clic al botó 3D Effects . Aquestes funcions són:


Els botons de Transformar al pla isomètric... permeten convertir un dibuix pla en una cara d'una figura isomètrica. D'aquesta manera és molt fàcil dibuixar peces isomètriques a partir de les vistes d'una figura.

En aquesta pràctica es veurà una petita aplicació de l'Extrusió en perspectiva cònica.
.

Desenvolupament de la pràctica
  • Activeu la reixeta i dibuixeu un punt cap al centre del full amb l'eina Marker Point .
  • Dibuixeu uns quants rectangles de diverses mides escampats pel full.
  • Seleccioneu un dels rectangles i feu clic al botó Extrusió en perspectiva. A continuació marqueu el punt que heu dibuixat al principi. El rectangle s'ha convertit en un prisma en perspectiva.
  • Repetiu el mateix amb els altres rectangles.
  • Seleccioneu cadascun dels prismes i feu clic al botó Explode per dividir-los en els rectangles que formen les seves cares.
  • Pinteu totes les cares frontals d'un verd clar, i la resta de cares de dos tons de verd més fosc.
  • Deseu el dibuix amb el nom P66.skf
