Mòdul 6
Fem vídeo amb l'ordinador
  Pràctica
1
2
3
4

Exercicis
Exercicis



Aquesta pràctica té un caràcter informatiu i opcional. Es recomana fer-la sols en el cas de disposar exclusivament de mitjans analògics per a l'edició de vídeo.

Per dur a terme aquesta pràctica cal disposar de l'equipament següent:

  • Càmera o magnetoscopi.
  • Alguna de les següents targetes capturadores:
    • Pinnacle DC10plus
    • Pinnacle USB
    • Pinnacle PCTV
    • Alguna targeta capturadora de TV de bus PCI
    • Càmera o càmera web de port USB

En aquesta pràctica treballareu els aspectes següents:

  • Cablatge de connexió analògica
  • Configuració de la targeta Pinnacle DC10plus
  • Configuració de la font de captura analògica
  • Configuració del format de captura analògica

Desenvolupament de la pràctica

Pràctica

Cablatge de connexió analògica




La targeta Pinnacle DC10plus, subministrada als centres, és una targeta de captura de vídeo analògic i també serveix per exportar el vídeo a una sortida analògica. Un cop inserida a l'ordinador, es poden veure les connexions que porta, només de vídeo, i per la part del darrere té l'aspecte següent:

Tant per a l'entrada de vídeo com per a la sortida, hi trobem dos tipus de connexions. En si, només són útils per transmetre el senyal de vídeo per a entrada o sortida. En el cas de la connexió groga, es tracta del tipus de connexió RCA, que és la que s'utilitza més sovint. La connexió negra és una connexió S-VIDEO que ofereix certa millora en la transmissió de la imatge.

Per a la captura o exportació d'àudio, caldrà utilitzar la targeta de so que incorpora l'ordinador, en el cas de les dotacions, es tracta de targetes Sound Blaster. En aquestes targetes hi ha una convenció de colors útil per facilitar les connexions, de manera que la connexió verda és la que dóna sortida d'àudio des de la targeta de so cap als dispositius capaços de reproduir-lo, com per exemple, uns altaveus o bé el vídeo gravador, en el cas de l'exportació. La connexió blava és la que dóna entrada d'àudio des d'algun dispositiu extern cap a la targeta de so inserida a l'ordinador, com per exemple, el so del vídeo que estem capturant, procedent de la càmera. La connexió vermella (o rosada) permet la connexió d'un micròfon.

No obstant això, no totes les targetes de so disposen d'aquesta convenció de colors, de manera que cal fixar-se en la icona que representa la connexió de dispositius d'entrada o de sortida de so:

Entrada de so
Connexió de micròfon
Sortida de so



El tipus de cablatge i connectors, consegüentment, s'haurà de correspondre amb aquestes connexions. En el cas del vídeo, podem utilitzar un cable amb connector RCA des de la càmera fins a l'entrada de la Pinnacle DC10plus (VID IN):



El connector RCA per a vídeo acostuma a ser de color groc.

Els connectors RCA per a àudio acostumen a ser de color blanc i vermell, en el cas que es tracti de so estèreo. Quan el so que es captura de la càmera és mono, s'acostuma a utilitzar el color blanc.

El jack o connector per a àudio es connecta a la targeta de so.

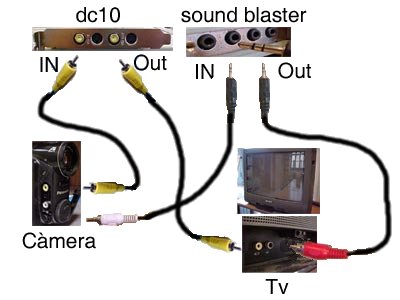

Esquemàticament, les connexions haurien de ser com mostra la imatge següent:

En resum, com podeu observar, la pel·lícula que haureu gravat amb la càmera es pot capturar, pel que fa a la imatge, amb la DC10plus, i pel que fa al so, amb la targeta de so Sound Blaster.

Les sortides, com s'explicava en el mòdul anterior, procedeixen, igualment, de la targeta DC10 i de la targeta de so Sound Blaster, i la seva destinació és un aparell de vídeo de sobretaula, en el cas que l'exportació es faci a cinta VHS. També, en el mòdul anterior, hi heu trobat detalls sobre les connexions necessàries per a l'exportació.

  • Connecteu els cables indicats a les sortides de vídeo i àudio de la càmera i a les entrades de vídeo i d'àudio de les targetes DC10plus i Sound Blaster. En els següents apartats configurareu el programa per a la connexió analògica i realitzareu una captura.

Pràctica Configuració de la targeta Pinnacle DC10plus



La targeta Pinnacle DC10plus és la que es troba en centres de primària com a dotació del Departament d'Ensenyament, per això n'exposem els paràmetres de configuració. En el cas d'altres targetes, cal consultar-ne el manual respectiu.

Si la targeta Pinnacle DC10plus està ben instal·lada, a la barra del Windows, a la part inferior dreta, heu de poder distingir-hi la icona . En el cas del Windows XP, és possible que no aparegui, i que la interfície sigui diferent de l'explicada a continuació.

EL WINDOWS 98

  • Feu doble clic al damunt de la icona. Apareix una finestra com la següent:

Mitjançant aquesta finestra podem veure els paràmetres de configuració de la targeta capturadora DC10. En aquest cas, es tracta que hi hagi seleccionats els mateixos paràmetres que es mostren a la imatge:

  • Standard: PAL
  • Output device: Composite Video
  • Pixel ratio: Automatic adaptation

EL WINDOWS XP

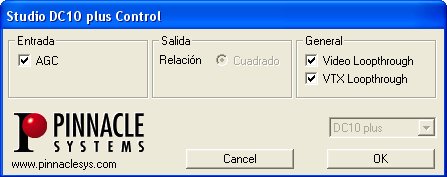

  • Aneu al menú Inicia i seleccioneu, a Tots els programes, dins el grup Pinnacle Studio DC10plus, l'opció de Control. Apareix la pantalla següent o similiar:

Per defecte, no cal que toqueu cap de les opcions que ja hi ha seleccionades, com es mostra a la imatge.

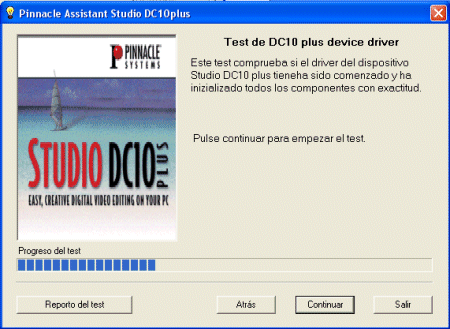

  • També, si no heu utilitzat mai la targeta DC10plus a l'ordinador, és aconsellable fer-ne un test previ, per localitzar possibles problemes. El podeu iniciar amb l'assistent de la pròpia targeta que hi ha en el mateix apartat dins el grup de programes Pinnacle Studio DC10plus:

Quan utilitzeu l'assistent, cal que aneu passant una sèrie de tests que du a terme el programa:


Pràctica

Configuració de la font de captura analògica



En primer lloc, cal que us assegureu que el dispositiu de captura seleccionat sigui la targeta Pinnacle Studio DC10plus.

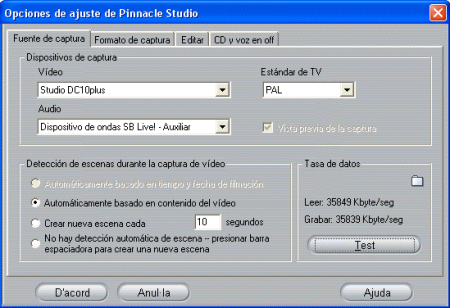

  • Aneu al menú Configurar i seleccioneu l'opció Fuente de captura... Apareix un quadre com el que hi ha a continuació. Feu-hi les correccions necessàries:



Com a dispositiu de captura, en aquest cas, heu de seleccionar Studio DC10plus per al vídeo. Per a l'àudio, automàticament queda seleccionada la targeta de so instal·lada a l'ordinador. En l'espai Stándar de TV cal que deixeu marcat el sistema PAL.

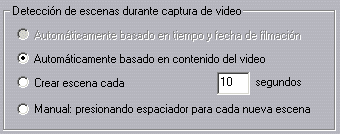

En fer la captura, l'Studio 7 fa una detecció d'escenes segons el criteri que seleccioneu:

  • Finalment, podeu fer una prova per verificar si el vostre disc dur és prou ràpid per capturar el vídeo sense perdre frames.

Amb la icona podeu seleccionar la carpeta en el disc dur on voleu fer la prova de velocitat de transmissió.

  • Feu clic damunt la icona . Aleshores, el programa comença a fer la prova de velocitat i mostra la pantalla següent:

Si el resultat és correcte, us informa sobre aquest fet:


Pràctica

Configuració del format de captura analògica




L'Studio7 ofereix quatre possibilitats de captura, tres d'elles ja estan predefinides:

La qualitat predefinida Buena és la que heu d'utilitzar si teniu pensat que el destí final de la vostra producció és fer-ne un vídeo CD.
La qualitat predefinida Mejor és la més indicada per a les produccions de VHS.
La qualitat predefinida Óptima és la màxima qualitat amb què pot capturar l'Studio7 en combinació amb la DC10plus. És la recomanable per a produccions finals de S-VHS.
La qualitat Personalizar permet configurar els valors per a la captura analògica. En la pràctica 2 se'n donen més detalls.

La selecció adequada de la qualitat de captura fa que utilitzeu realment l'espai necessari en el vostre disc dur segons la producció que penseu fer. No obstant això, si penseu que la vostra produccio pot ser diversa, haureu d'utilitzar la màxima qualitat del destí final que tingueu pensat. Per exemple, si la producció que penseu fer ha d'anar destinada a una cinta VHS o
S-VHS i, a més, ha d'anar penjada al web, heu d'utilitzar la qualitat òptima. A l'hora de fer l'exportació de la vostra pel·lícula fareu dos processos: el destinat a la cinta VHS o S-VHS amb unes configuracions òptimes de qualitat, i el destinat a Internet amb unes configuracions més pròpies d'aquest mitjà avui en dia.

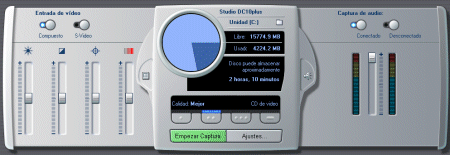

  • Premeu les icones i per desplegar les opcions de configuració de captura de vídeo i àudio, respectivament. L'aparença que té el Diskometer o control de captura és com el que mostra la imatge:

Cal que us assegureu si l'entrada de vídeo que hi ha seleccionada és la que heu connectat. En el cas que hàgiu utilitzat connectors RCA per a l'entrada de vídeo, s'ha d'haver seleccionat l'entrada de vídeo composta:

Si és necessari, podeu variar la imatge d'entrada amb els controls de brillantor, contrast, nitidesa i colors. És aconsellable, però, no alterar els nivells de captura si no és molt necessari; per exemple, en el cas que les imatges originals de la càmera tinguessin poca qualitat i calgués alterar-ne algun tret. Recordeu que, com s'ha explicat en els mòduls anteriors, en fer l'edició de vídeo podeu alterar aquests paràmetres i d'altres.

Pel que fa al so, en podeu variar el volum o desconnectar l'entrada d'àudio.

En aquest cas, tampoc no és aconsellable variar-ne els paràmetres si no és estrictament necessari, ja que aquests tipus de canvis els podem efectuar durant l'edició de la pel·lícula.
