Aquesta pràctica té un caràcter informatiu i opcional. Es recomana fer-la sols en el cas de disposar exclusivament de mitjans analògics per a l'edició de vídeo.

L'objectiu no és altre que el d'aprofundir en la captura analògica de vídeo, concretament en aspectes relacionats amb la configuració personalitzada de captura:

• Captura analògica de vídeo
• Configuració personalitzada de captura analògica
• Captura de vídeo en configuració personalitzada

En aquest apartat fareu algunes captures per familiaritzar-vos amb la mecànica. Podeu provar en les diferents qualitats predefinides i observar-ne el resultat. Tot seguit us mostrem un exemple de captura en qualitat òptima. La qualitat òptima és la que cal utilitzar quan el resultat final de la producció ha de ser una cinta VHS. En els altres casos, qualitat millor (vídeo CD) i qualitat bona (correu electrònic), el procediment és el mateix. La diferència es troba en la qualitat de les imatges capturades, que és aconsellable que vagin d'acord amb la producció final que s'hagi ideat.

• Seleccioneu la qualitat millor de captura:

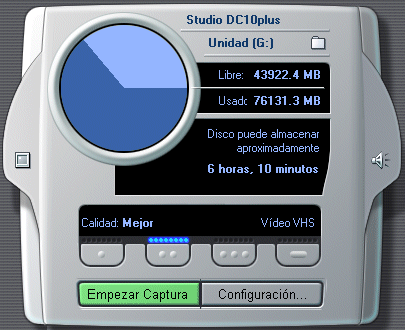

El Diskometer o controlador de captura indica el màxim de temps que podeu capturar, segons la capacitat del vostre disc dur:

Si premeu la icona del Diskometer, podeu seleccionar la carpeta i unitat on s'emmagatzemarà el vídeo capturat. Si canvieu la unitat de disc dur, l'Studio 8 farà un nou càlcul de la capacitat del vostre disc dur i del temps de captura màxim possible.

No obstant això, malgrat que la capacitat del disc dur permeti emmagatzemar molt de temps de vídeo, aquest es veu limitat per les possibilitats del sistema operatiu que s'estigui utilitzant. Si es tracta del Windows98, el màxim que permet emmagatzemar és, aproximadament,
2 GB. A partir d'aquesta capacitat, l'Studio 8 va creant nous fitxers, amb el mateix nom i seguits de nombres; per exemple, en una pel·lícula anomenada Carnaval, d'aproximadament
5 GB, crearia els següents fitxers de vídeo: carnaval.avi, carnaval001.avi i carnaval002.avi. Els dos primers fitxers de vídeo tindrien una capacitat aproximada de 2 GB, mentre que el tercer tindria la resta, 1 GB.

De tota manera, és aconsellable no fer captures de vídeo massa llargues, ja que això dificulta el treball amb la pel·lícula, la cerca d'escenes, el retall o la divisió, etc.

• Feu clic damunt de .
• A la pantalla següent podeu escriure un nom per al fitxer que es capturarà, seleccionar la carpeta de destí del fitxer i, si ho desitgeu, marcar el temps màxim de captura.

• Com indica el missatge, podeu aturar la captura prement la tecla Esc o bé fent clic damunt del botó .

Quan atureu la captura, l'Studio 8 fa una detecció de les escenes -si no ho ha anat fent mentrestant- i les podeu visualitzar a l'àlbum d'escenes.

Aleshores, ja podeu passar al pas següent: l'edició del vídeo. Recordeu que en els mòduls 2, 3 i 4 d'aquest curs trobareu les opcions d'edició del programa Studio 8.

• Seleccioneu la qualitat personalitzada de captura:

• La qualitat personalitzada permet configurar certs paràmetres per a la captura. Premeu la icona .

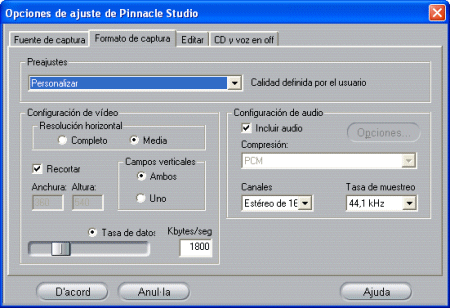

El quadre que ens apareix mostra les diverses opcions configurables en aquests tipus d'ajustaments:

En la configuració de vídeo, es pot triar la resolució horitzontal i els camps verticals, a nivell complet o mig. També es pot retallar la imatge per descartar espais no necessaris ni visibles en un monitor de televisió.

A nivell complet, la resolució horitzontal serà de 768 píxels i la vertical de 576, mentre que si permetem que el programa retalli els costats, un 6,25 % aproximadament dels costats de la imatge, queda en 720 x 540 píxels en la màxima resolució que ofereix el programa i, per tant, s'estalvia espai en el disc dur a l'hora de capturar el vídeo sense perdre-hi qualitat.

També, segons la destinació final de la producció (vegeu el mòdul 5 d'exportació) es pot dividir la resolució de captura. En la resolució horitzontal quedaria en 360 píxels si està retallada o 388 si no ho està, mentre que els camps verticals, en cas d'utilitzar-ne només un quedaria en 270 píxels si està retallada o 288 si no ho està.

A banda de la mida de la pel·lícula, el que marca la qualitat de la imatge capturada són els quilobytes per segon que es defineixin. Si bé el programa permet arribar fins a 6.000 kB/seg, per garantir una bona resolució d'imatge caldria moure's al voltant dels 3.000 kB/seg. Si rebaixem aquesta quantitat, la pel·lícula capturada ocuparà gradualment menys espai en el disc dur, però també perdrà qualitat.

Pel que fa a l'àudio, podeu decidir si cal incloure'l en la pel·lícula capturada o no. Si ja sabeu que l'àudio capturat no us servirà per a la vostra producció final, podeu optar per no capturar-lo i així, també, podeu estalviar espai de disc dur. En cas d'incloure'l, igualment, segons l'exportació que hàgiu de fer, ho podeu fer en estèreo o mono, així com variar la taxa de mostratge de l'àudio que, com més gran sigui més qualitat oferirà però més espai ocuparà en el disc dur.

Per adquirir destresa en la captura de vídeo, us proposem el següent exercici de captura de vídeo utilitzant la targeta capturadora DC10plus:

• Obriu el programa i feu les connexions necessàries per a la captura de vídeo, detallades en la pràctica 1.
• Seleccioneu l'apartat de captura.

• Marqueu l'opció de captura personalitzada.

• Premeu el botó d'ajustament per al format de captura de vídeo.

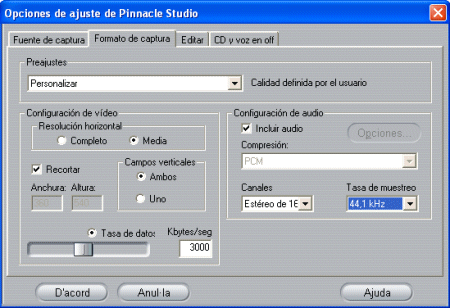

• A la finestra d'opcions de captura seleccioneu:
  • Resolució mitjana
  • Camps vertical: dos
  • Retallar: sí
  • Taxa de transferència: 3.000 kB/seg
  • Àudio: sí
  • Canals: estèreo
  • Taxa de mostratge: 44,1 KHz

• Accepteu aquestes opcions.
• Feu clic damunt de .

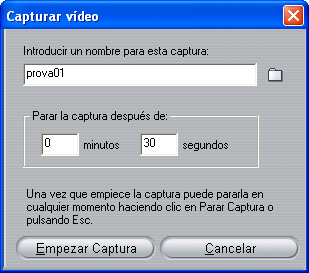

• En el següent quadre de diàleg, escriviu el nom per a la captura com a prova 01 i indiqueu, en l'espai per al temps, 30 segons:

• Amb la icona podeu indicar la carpeta on voleu que es desi el vídeo.
• Premeu el botó de reproducció de la càmera de vídeo fins a localitzar les imatges que voleu capturar i premeu .

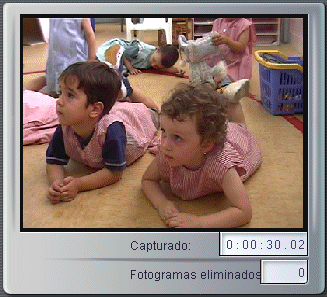

• Durant la captura, en el visualitzador podeu observar com es va capturant el vídeo, el temps que fa que captura i si hi ha alguna pèrdua de fotogrames.

• Quan acaba de fer la captura, amb el temps que hi heu marcat (poden haver-hi alguns fotogrames de diferència), l'Studio 8 fa una detecció d'escenes:

• Després, si és el cas, ja podeu passar a Editar i fer l'edició corresponent al vídeo capturat.

Finalment, amb l'explorador del Windows, feu la comprovació dels fitxers que ha desat
l'Studio 8 a la carpeta que havíeu indicat. Hi trobareu dos fitxers:

• Prova 01.avi amb una extensió d'aproximadament 25 Mb.
• Prova 01.scn amb una extensió d'1 Kb.

El primer fitxer correpon al vídeo capturat, mentre que el segon és el que porta la informació sobre la detecció d'escenes que ha efectuat l'Studio 8. Si eliminem aquest fitxer, es perd la informació sobre les escenes, i la propera vegada que s'utilitzés el vídeo Prova 01.avi
l'Studio 8 tornaria a fer la detecció d'escenes per tornar-lo a crear.
