EXERCICIS DE PROGRAMACIÓ AMB EL ZELIO
Per Jordi Jordan

Recull d'esquemes d'automatismes cablejats.
El primer que farem serà crear el programa de control (lògica programada) per cada un dels circuits del recull anterior.

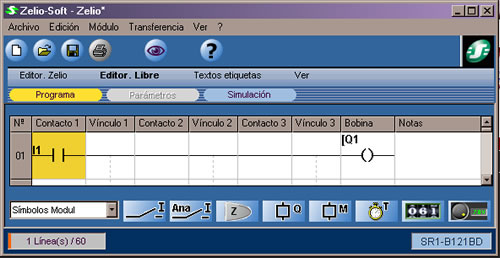

Arrancada d'un Motor Trifàsic mitjançant un Interruptor ON/OFF.


Lògica Cablejada
Lògica Programada
SA1- Interruptor. I1
KM1- Contactor.  Q1
M1- Motor.

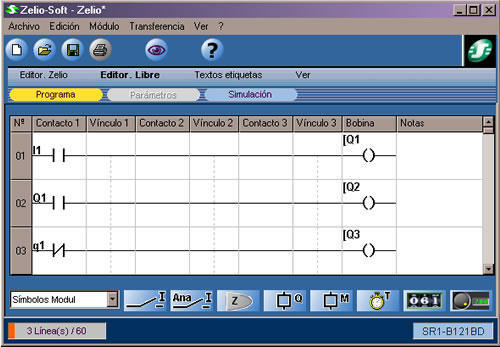

Arrancada d'un Motor Trifàsic mitjançant un Interruptor ON/OFF i senyalització òptica d'Aturada/Marxa

Lògica Cablejada
Lògica Programada
SA1- Interruptor. I1
KM1- Contactor.  Q1
HL1- Làmpada Motor en marxa.
Q2
HL2- Làmpada Motor aturat Q3
M1- Motor.

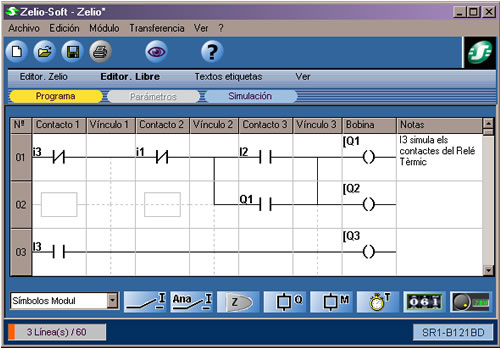

Arrancada d'un Motor Trifàsic mitjançant polsadors Paro/marxa, protecció per Relé Tèrmic i Senyalització Òptica de Marxa i d'actuació de Relé Tèrmic.

Lògica Cablejada
Lògica Programada
SB1- Polsador d'aturada.   I1
SB2- Polsador de marxa. I2
  I3 Entrada Relé Tèrmic
KM1- Contactor.  Q1
HL1- Làmpada Motor en marxa.
Q2
HL2- Làmpada Relé Tèrmic. Q3
M1- Motor.
Arrancada d'un Motor Trifàsic mitjançant polsadors Paro/marxa. Inversió de gir per polsadors i finals de cursa sense passar pel paro. Protecció per Relé Tèrmic i Senyalització Òptica de Marxa en tots dos sentits i d'actuació de Relé Tèrmic.

Lògica Cablejada
Lògica Programada
  IB Entrada Relé Tèrmic
SB1- Polsador d'aturada.   IC
SB2- Polsador de marxa Esq. I1
SB3- Polsador de marxa Dreta. I2
SB4- Final de Cursa Esq. I3
SB5- Final de Cursa Dreta. I4
KM1- Contactor.  Q1
KM2- Contactor.  Q2
HL1- Làmpada Motor en marxa Esq. Led autòmat Q1
HL2- Làmpada Motor en marxa Dreta.
Led autòmat Q2
HL3- Làmpada Relé Tèrmic. Q3
M1- Motor.

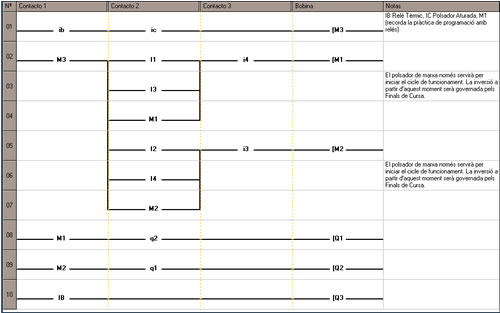

Donat que només podem programar 3 contactes per línia, farem servir Relés per tal de suplir aquest inconvenient.
Les següents practiques han estat elaborades per en Pere Piñol Tarragona membre de l’equip de formadors que estan impartint el Curs per a l’ús didàctic de l’equip d’entrenador autòmat programable BTT01 i les sondes BTT02 programat per la Direcció General d’Ordenació i Innovació Educativa del Departament d’Ensenyament de la Generalitat de Catalunya.

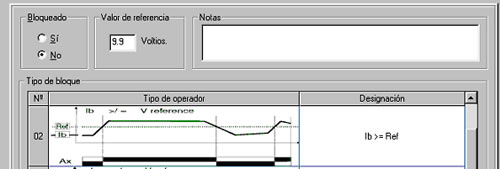

Connexió d’una sortida digital a partir de l’estat d’una entrada analògica.

Pràctica elaborada per en:

Pere Piñol Tarragona

Accionament simple mitjançant polsadors.

  • Entrades: Ib
  • Sortides: Q1 per canvi d’estat.

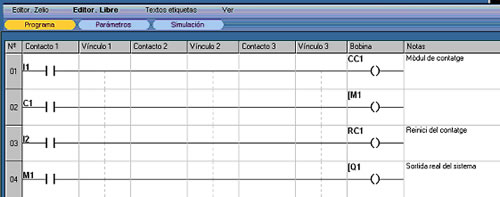

Connexió de la sortida Q1 al cap de 5 activacions de l’entrada I1.
Control mitjançant canvi de sentit

Programació de dos comptadors.

Pràctica elaborada per en:

Pere Piñol Tarragona

Accionament simple mitjançant polsadors.

  • Entrades: I1, I2 i I3
  • Comptador: C1
  • Marca: M1
  • Sortides: Q1 per canvi d’estat

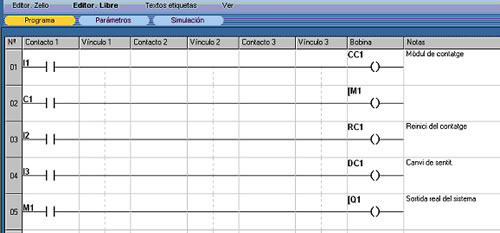

Exemple: Empaquetadora de caixes (5 unitats per caixa)...

Solució mitjançant grafcet.

Solució imaginativa.

Connexió d’una sortida digital a partir de l’estat d’una entrada analògica.

Pràctica elaborada per en:

Pere Piñol Tarragona

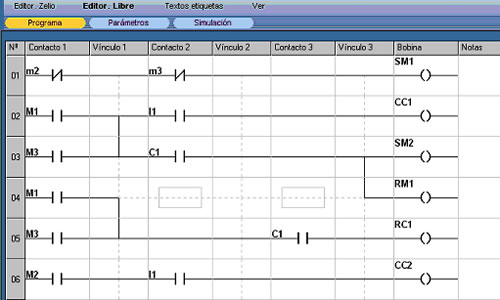

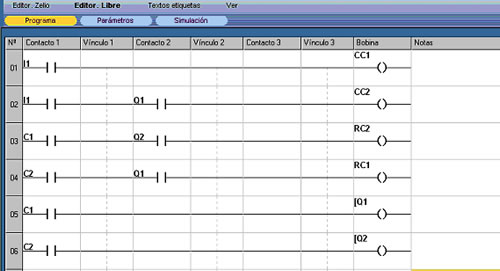

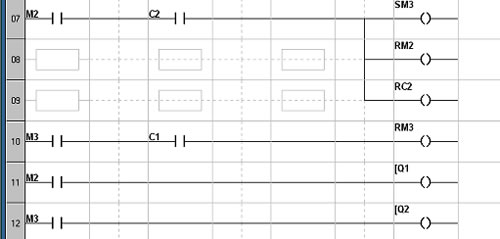

A partir d’un únic polsador, activar i desactivar dues sortides cada 5 impulsos intercalades entre sí. Accionament simple mitjançant polsadors.

  • Entrades: I1
  • Comptadors: C1 i C2
  • Sortides: Q1 i Q2 per canvi d’estat

El següent document ha estat elaborat per en Pere Piñol Tarragona membre de l’equip de formadors que estan impartint el Curs per a l’ús didàctic de l’equip d’entrenador autòmat programable BTT01 i les sondes BTT02 programat per la Direcció General d’Ordenació i Innovació Educativa del Departament d’Ensenyament de la Generalitat de Catalunya.

PRACTIQUES COMPLERTES

pdf (510KB)
