Desenvolupament
de la pràctica
-
Obriu el dibuix P71.skf
-
Seleccioneu la capa Electrical.
-
Desplegueu el menú Draw/Symbol/Change
Library i feu clic a Open.
-
Al quadre de diàleg que
apareix, seleccioneu la llibreria Electric.slb i obriu-la.
-
Aquesta llibreria conté
uns quants símbols per a plànols d'instal·lacions

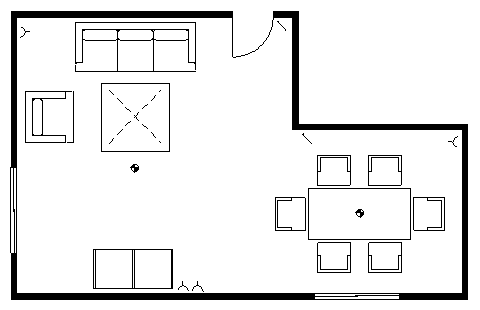

elèctriques. Afegiu dos interruptors i quatre endolls al plànol.
Per girar un símbol abans de fixar-lo al seu lloc, podeu fer-ho
amb les tecles + i -.
-
El símbol del punt de
llum no hi és a la llibreria Electric, per tant, haureu de
crear-lo i afegir-lo a la llibreria per poder-lo utilitzar més endavant.
-
Obriu un dibuix nou.
-
Dibuixeu-hi una circumferència
de radi 60 mm i els seus eixos (amb línia contínua), que
sobresurtin uns 20 mm per cada costat.
-
Pinteu de negre dos dels quadrants
del cercle (partiu la circumferència amb Trim Divide, uniu
el contorn de les dues àrees amb Trim Join i seleccioneu
Pattern/Solid.
-
Deseu el dibuix amb el nom P72a.skf
-
Seleccioneu tot el símbol
del punt de llum i feu clic a Draw/Symbol/Create.
-
A Name poseu-hi Punt
de llum.
-
Com a Basepoint, seleccioneu
Center.
-
Activeu la casella Save in
Library.
-
Feu clic a OK.
-
Escolliu la llibreria Electric
i feu clic a Guardar. El símbol s'ha afegit ara a aquesta
llibreria.
-
Torneu al dibuix del plànol
i afegiu-hi els dos punts de llum.
-
Deseu el plànol amb el
nom P72b.skf
|
