Dibuix lineal amb ordinador (AutoSketch)---
Pràctica


A més de plànols de cases, les llibreries de símbols permeten dibuixar molts altres tipus d'esquemes. L'assistent Diagram (que podeu escollir en el quadre que apareix quan obriu l'Autosketch) permet crear esquemes de diversos tipus.

Aquesta pràctica té com a objectiu dibuixar un circuit electrònic (en concret, una font d'alimentació) utilitzant la simbologia electrònica de l'Autoskech.


Desenvolupament de la pràctica
  • Obriu un dibuix nou utilitzant l'assistent Diagram i escolliu l'opció Electronic Schematic.
  • A la barra de símbols teniu disponibles diversos components electrònics.

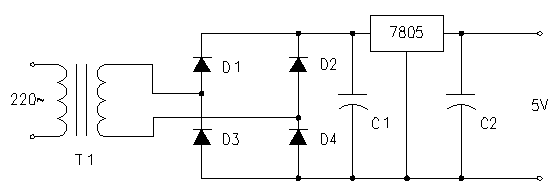

  • Heu de dibuixar l'esquema següent:
  • En primer lloc situeu els símbols, aprofitant la reixeta.
    • Transformador T1: Llibreria Inductors, símbol Transformer2
    • Díodes D1, D2, D3 i D4: Llibreria Semiconductor, símbol SemicondDiode2
    • Condensadors C1 i C2: Llibreria Components, símbol Capacitor2
    • El circuit 7805 és només un rectangle.
  • Dibuixeu les línies que uneixen els símbols.
  • Afegiu-hi els terminals i les unions (cercles buits els terminals i cercles pintats de negre les unions).
  • Poseu els noms dels components (el símbol ~ es dibuixa amb la combinació de tecles Alt+126).
  • Deseu el dibuix amb el nom P73.skf
