CENTRAL
HIDRÀULICA
DE LA BAELLS

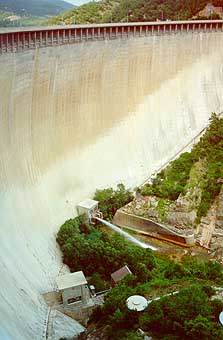

La
presa de la Baells és situada al riu Llobregat, a la comarca
del Berguedà, terme municipal de Cercs. La finalitat essencial
de l'embassament és la regulació de la conca alta
del riu.
La
seva presa és de volta gruixuda de doble curvatura amb
un desenvolupament entre els seus estreps de 602,8 m i l'arc superior
és a dir la corda entre els seus estreps és de 25,88
m i la seva relació corda l'alçaria és de
2,75 m. La longitud de la seva coronació de la presa és
de 4 m. i el seu gruix de 20,10 m. respecte la base i un sòcol
de 27 m.
Aquesta
central es va construir a l'any 1987 .
|
ALTRES
DADES DE LA PRESA
|
| ALÇARIA
DELS FONAMENTS |
102,5
m |
| COTA
DE CORONACIÓ DE LA PRESA |
632,35
m |
| VOLUM
DE FÀBRICA |
382,00
m3 |
| VOLUM
D'EXCAVACIÓ |
350,00
m3 |
| SOBREEXIDOR |
3
comportes Taintor 6x6 m. |
| CAPACITAT
DE DESGUÀS SOBREEXIDOR |
587
m3 /s |
| DESGUASSOS
DE FONS |
2
de 1,20 m de ø |
| CAPACITAT
DESGUASSOS DE FONS |
72
m3 /s |
| DESGUÀS
DE MIG FONS |
1
secció quad - circular - quad |
| CAPACITAT
DESGUÀS DE MIG FONS |
113,0
m3/s |
|
CARACTERÍSTIQUES
DE L'EMBASSAMENT
|
| FINALITAT |
Regulació
del riu Llobregat |
| SUPERFÍCIE
DE LA CONCA |
535
km2 |
| SUPERFÍCIE
INUNDADA |
365
ha |
| VOLUM
DE L'EMBASSAMENT |
115
hm3 |
| LONGITUD
DE COSTA |
30,9
km |
| COTA
DE MÀXIM EMBASSAMENT NORMAL |
630
m. |
| COTA
DE MÀXIM EMBASSAMENT EXTRAORDINARI |
631,5
m |
| PRECIPITACIÓ
ANUAL MITJANA |
1.073
mm |
|
APORTACIÓ ANUAL MITJANA |
211
hm3 |
| APORTACIÓ
ANUAL MÀXIMA |
450
hm3 |
| MÀXIMA
AVINGUDA PREVISTA |
220
m3/s |
| CABAL
REGULAT |
6,69
m3/s |
|
CARACTERÍSTIQUES
DE LA CENTRAL
|
| TIPUS
DE TURBINA |
Francis |
| |
SALT
NOMINAL
|
SALT
MAXIM
|
| SALT
BRUT |
76,92
m. |
96,92
m. |
| SALT
NET |
73,74
m. |
93,05
m. |
| CABAL |
7,50
m3/s |
8,50
m3/s |
| POTÈNCIA |
5.033
kW. |
70151
kW. |
| VELOCITAT |
500
min-1 |
|
|
