CENTRAL HIDRÀULICA DE SUSQUEDA

La construcció del Salt de Susqueda es va iniciar a la primavera de 1963 i posant-la en marxa a finals de l'any 1967 i principis del 1968.

El plantejament de la regulació del riu Ter es aquesta zona amb fins hidràulics, va ser posteriorment reconsiderat davant la possibilitat d'utilitzar aquesta regulació per posar en regadiu 50.000 ha. en la província de Girona El Salt de Susqueda forma amb els Salts de Sau i el Pasteral el sistema d'aprofitament i regulació del propi riu Ter a la zona de les Guilleries pel seu desnivell de 300m entre la plana de Vic i la zona plana de Girona i comptant amb aquest tram del riu amb una conca receptora d'uns 2.00 km2 d'extensió i amb 18-20 m3/seg de cabal mitja anual.

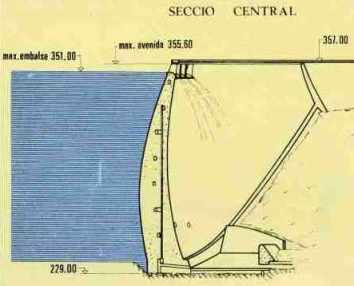

La presa és de tipus boveda de doble curvatura, amb estreps de gravetat i sòcol de repartició. Le seves dimensions són:

135 m d'alçada sobre els ciments

360m de longitud en la coronació, sense incloure els estreps

650.000 m3 volum total de formigó

L'espessor màxim en la clau és de 21,50 m i el mínim 5m.

L'alçada dels estreps és de 33m.

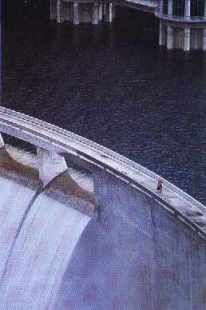

El sobreeexidor és lliure en la coronació, en un bol amortiguador en la caiguda de l'aigua, capaç de tirar 2.800 m3/seg junatment en els 4 desaigües del fions instal.lats eçn el cos central de la presa.La seva capacitat d'evacuació és de 3.000 m3/seg.

L'embassament util que origina és de 215 hm3 que permet una reserva hiperanual pel conjunt del sistema hidràulic, abastament i regadius.La presa d'aigua de l'embasament esta formada per dos torres de 105 m. d'alçada i 12 m de diàmetre. En la primera hi ha 4 entrades a diverses cotes, es permet seleccionar l'aigua que ha de consumir Barcelona i Girona; en la segona van allotjades la comporta i ataguia d'obertura i tancament de l'aigua amb destía la central.

L'aigua a partir de la presa entra en la galeria a pressió de 3.500 m de longitud i 4,30 m de diàmetre. Al final d'aquesta galeria es comunica amb l'estrangulament a,b el pou de la ximeneia d'equilibri de 100 m. d'alçada i 8m de diàmetre que va porvista de 4 galeries inferiors d 'alimentació i un dipòsit superior d'expansió per 1.600 m3, tot això per amortiguar l'energia de l'aigua

La galeria forçada té una pendent de 45º i una longitud total de 240 m. de diàmetre entre 3,30 i 4,30m; l'últim tram horitzontal és de 80m i presenta una bifurcació que condueix a les 3 vàlvules esfèriques de les turbines.

La central és subterrània i les dimensions mitjanes d'excavació són: 54 m. de longitud, 20 m. d'amplada i 30m d'alçada. S'arriba a elles des de l'exterior per una galeria de 200m. de longitud, estan allotjades en el pis superior d'aquesta galeria les barres de sortida dels alternadors.

La central de Susqueda té tres grups generadors d'eix vertical amb turbines tipus Francis d'una potència total instal.lada de 86.200 kW i una potència en alternador de 102.900 kVA.

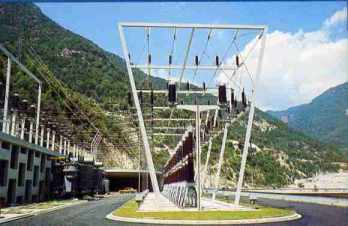

La producció mitjana anual és de 180.000.000 kWh. Els aspiradors de les turbines condueixen fins la galeria de desaigüa de 1.500 m de longitud i 5m de diàmtre que desemboca directament en l'embassamnet del Pasteral. L'equip de transformació esta integrat per 4 transformadors: dos de 44.200 kVA cada un que eleva la tensió de 11 kV a 110 kV; el tercer de 14.500 kVA que transforma la tensió de 11 kV a 25 kV i el quart de 20.000 kVA que transforma la tensió de 25 kV a 110 kV, connectant per una línia de dos circuits a la línia de Vic-Girona, línia que queda interconnectada amb la xarxa general del país.
