L'objectiu d'aquesta pràctica és combinar algunes de les restriccions ja conegudes amb els Amortidors, els Moments *, i els Separadors per simular una porta basculant. .

Afegir un amortidor i ajustar-ne les propietats

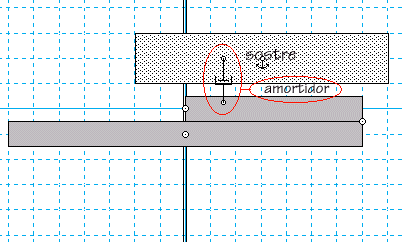

• Situeu per sobre de la porta un rectangle (serà el sostre) i ancoreu-lo al fons.

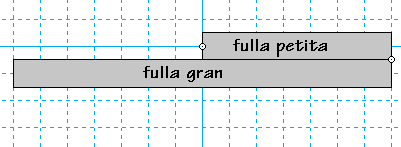

• Seleccioneu la restricció amortidor i uniu-hi el sostre i la fulla petita de la porta.

• Torneu a arrencar la simulació : la porta gairebé oscil·la igual que sense amortidor. Cal que ajusteu les propietats de l'amortidor.

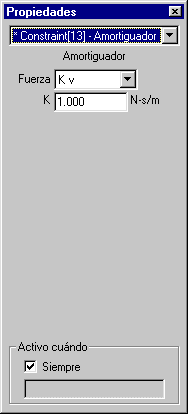

• Feu doble-clic sobre l'amortidor i s'obrirà una finestra com aquesta:

	Obriu la persiana Fuerza i veureu que us proposa tres opcions:
	Cada opció correspon a una llei de força per a l'amortidor; l'opció per defecte fa que la força sigui proporcional a la velocitat, mentre que les altres ofereixen amortidors amb forces proporcionals a la velocitat al quadrat o al cub. En cada cas, la constant es pot modificar. Amb l'opció per efecte d'1 N · s/m gairebé no hi havia amortiment. Proveu diversos valors fins a trobar-ne un amb el qual la porta baixi suaument. La casella inferior permet fer que l'amortidor estigui actiu només sota determinades condicions (a determinar amb fórmules).

Amb això ja teniu la porta basculant que baixa. Passareu ara a simular la pujada.

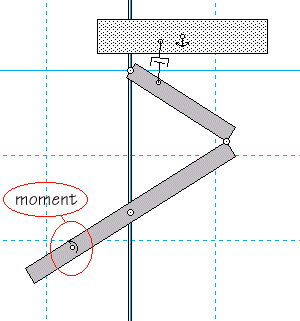

• Estireu la porta fins a baix. Sobre la fulla gran (no importa el punt exacte) situeu un moment .
• El mòdul del moment pot canviar-se a través de la finestra de propietats. Els valors positius produeixen moments que fan girar els objectes en sentit antihorari. Proveu-ho amb M = -3 N · m. La porta ha de pujar fins a dalt de tot.

Observareu que la porta pujava excessivament, fins a xocar amb el sostre. Això podria solucionar-se afegint un objecte que fes de límit. Utilitzareu una altra possibilitat, que consisteix a utilitzar la restricció separador .

• Pugeu amb el ratolí la porta fins a la posició en què desitgeu que quedi oberta.

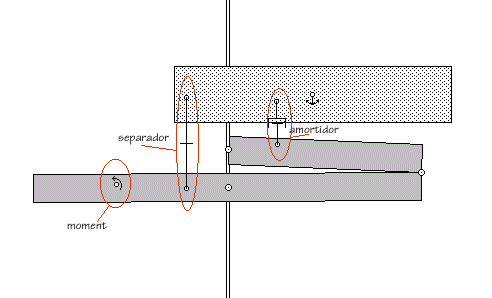

• Inseriu un separador amb un extrem a la porta i l'altre al sostre. El separador impedirà que la distància entre la porta i el sostre pugui ser menor.

• Torneu a baixar la porta. Arranqueu la simulació: la porta ha de pujar fins a la posició que heu seleccionat abans.
• Podeu fer que el separador (o qualsevol restricció o objecte) no es vegi, seleccionant-lo i amb l'opció Ventanas | Apariencia treure la marca a l'opció Mostrar.
• Deseu l'arxiu amb el nom m3p5.ip.

Comentaris

Hi ha algunes restriccions relacionades amb els amortidors que no heu vist en aquesta pràctica.

Una d'elles és l'amortidor rotatori ; la seva funció és imposar moments que depenen de la velocitat angular relativa dels dos cossos que uneixen.

Una altra és l'amortidor de ressort , que equival a un amortidor i una molla. Permet modificar tant la llei de la molla com la de l'amortidor i el valor de cada una de les dues constants.
