L'objectiu d'aquesta pràctica és veure diferents possibilitats d'inserir imatges en els documents del Writer i/o Word .

• Instal·lació de l'Open Office.org (ver.2.1)

• Imatges predissenyades del Word

• Imatges des de fitxer
  • Writer
  • Word

• Inserir imatges de formes definides
  • Formes del Writer
  • Autoformes del Word

• Inserir efectes especials al text
  • FontWork (Writer)
  • WordArt (Word)

Sovint, els escrits s'acompanyen d'il·lustracions per fer-los més entenedors, més atractius o per afegir-hi informacions difícils d'explicar amb paraules. "Una imatge val més que mil paraules" se sol dir en aquest sentit.

Els processadors de text incorporen eines per integrar text i dibuix en un mateix document. La utilització d'aquestes eines i tècniques us permetrà millorar la presentació i atractiu de les activitats i escrits que prepareu o que facin els vostres alumnes. Les imatges són un entorn engrescador: estimulen la comunicació, l'expressió oral, donen suport a les activitats d'observació...

El processador de text Writer (OpenOffice.org), inclou diferents maneres d'inserir imatgesals documents, poden destacar-se'n les següents:

• Des de Fitxer: per inserir imatges d'un fitxer de dibuix.
• Des de la Galeria d'imatges: per inserir botons, icons, fons de pàgina...
• Autoformes: formes geomètriques, línies, fletxes...
• Fontwork: per fer títols i capçaleres a partir d'un text escrit.

El processador de text Word (Office 97) també inclou diferents maneres d'inserir imatges:

• Imágenes prediseñadas: biblioteca d'imatges vectorials classificades per temes.
• Desde archivo: per inserir imatges d'un fitxer de dibuix.
• Autoformas: formes geomètriques, línies, fletxes...
• WordArt: per fer títols i capçaleres a partir d'un text escrit.

En aquesta pràctica utilitzareu:

• El processador de textos Word
• El fitxer llopmar.doc (D125\d125m1)

En la instal·lació per defecte, automàtica, del Microsoft Office, s'instal·la el Word amb una quantitat mínima d'imatges predissenyades, per raons d'espai. Però en el mateix CD-ROM de l'Office 97 hi ha moltíssimes imatges predissenyades més. El problema és que ocupen molt d'espai al disc dur de l'ordinador.

Si sou uns usuaris prou experts en la instal·lació de programes, podeu fer-ne la instal·lació, però si no teniu suficient seguretat per fer instal·lacions de programes, millor que no ho feu ja que podríeu modificar l'Office 97 que teniu instal·lat al vostre ordinador.

Si es volen instal·lar, sempre i quan disposeu de prou espai al disc dur (si les copieu al vostre disc dur necessitareu unes 60 Mb lliures), ho podeu fer inserint el CD-ROM de l'Office 97 i seguint aquests passos:

• Introduïu el CD-ROM de l'Office 97 al lector de CD .
• Des de l'Explorador del Windows, obriu el contingut del CD (la unitat de disc del CD-ROM sol ser la D: o la E:). Obriu la carpeta Clipart i executeu el fitxer instalar.exe.
• A la finestra d'Instalación de Imágenes prediseñadas adicionales de Microsoft, seleccioneu la instal·lació Típica. La instal·lació es realitza automàticament.

Ara feu una pràctica en què cal inserir una imatge en un lloc determinat del document de text.

1. Obriu el Word.
2. Aneu a menú Archivo | Abrir. Us presenta la finestra Abrir. A l'opció Buscar en:, busqueu la carpeta d125m1, que es troba a C:\D125\d125m1. Seleccioneu el fitxer llopmar.doc i premeu el botó Abrir.

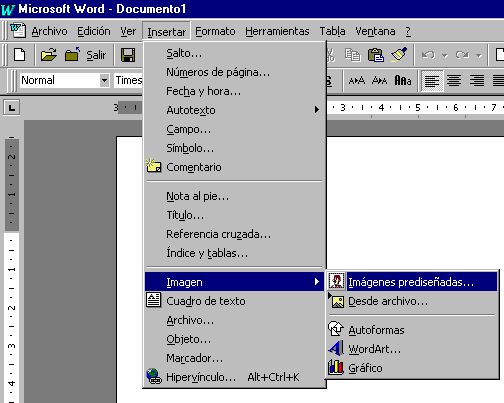

3. En aquest document inserireu una imatge predissenyada. Aneu a Insertar | Imagen | Imágenes prediseñadas..., escolliu de la categoria Transport la imatge del veler i inseriu-la en el document.
4. Per modificar la mida de la imatge, primer cal que la imatge estigui activa; és quan apareixen els botons de control. Amb el ratolí, poseu-vos sobre un botó de control dels extrems, el punter es converteix en una fletxa amb dues puntes, i arrossegueu el ratolí per engrandir o empetitir la imatge. Cal que ho feu sobre un botó de control dels extrems ja que d'aquesta manera la imatge es modifica proporcionalment.
5. Quan tingui la mida desitjada, col·loqueu-la just sota el 2n paràgraf de la poesia, de la mateixa manera com heu fet a la pràctica anterior.

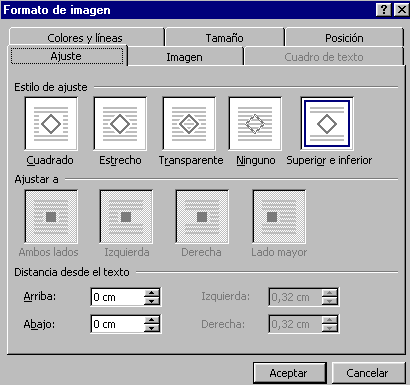

6. Ara feu uns ajustaments finals. Amb la imatge activa, aneu a Formato | Imagen. Heu obert la finestra de Formato de Imagen. Comproveu si en l'opció Posición, que regula la posició del dibuix respecte a la pàgina del document, teniu marcada l'opció Flotar sobre el texto (cal que hi aparegui una creu). A l'opció Ajuste, que regula la posició del dibuix respecte al text, escolliu Superior e inferior.

En aquesta pràctica utilitzareu:

• El processador de textos Word o el Writer
• Fitxer llopmar.doc o llopmar.odt (D125\d125m1)
• Fitxer vaixell.gif (D125\d125m1)

WORD

Aquesta pràctica consisteix a inserir una imatge en un document del Word a partir d'un fitxer de dibuix.

El Word permet inserir imatges amb els formats gràfics més habituals: BMP, JPG, GIF, WMF... Poden ser fitxers de dibuixos que heu fet amb qualsevol programa de dibuix i que heu desat en una carpeta de l'ordinador, en un disquet o CD. També poden ser imatges (dibuixos, icones, fotografies...) de diferents programes comercials (ClipArt).

1. Obriu el Word.
2. Aneu a menú Archivo | Abrir. Us presenta la finestra Abrir. A l'opció buscar en:, busqueu la carpeta d125m1, la qual es troba a C:\D125\d125m1. Seleccioneu el fitxer llopmar.doc i premeu el botó Abrir.
3. Ara inseriu, just sota el títol, una imatge guardada en un fitxer. Col·loqueu el punt d'inserció sota el títol (cal fer un clic amb el ratolí a la línia de sota el títol).
4. Per inserir la imatge aneu a Insertar | Imagen | Desde archivo... A la finestra d'Insertar imagen, a l'apartat buscar en: seleccioneu la carpeta d125m1, la qual es troba a C:\D125\d125m1. En aquesta carpeta seleccioneu el fitxer vaixell.gif i cliqueu sobre el botó Insertar.
5. Ja teniu la imatge al document. Ajusteu-ne la mida i col·loqueu-la ben centrada. Si cal, utilitzeu les opcions d'Ajuste i Posición de la finestra de Formato de imagen.
6. Ara, per ressaltar el dibuix, poseu-hi un marc al voltant. Aneu a Formato | Imagen, i a la finestra de Formato de imagen escolliu l'opció Colores i líneas. Aneu a l'apartat Línea, a l'opció Color cliqueu sobre el botó de menú i escolliu, per exemple, el color taronja. A Grosor poseu-hi 1,5 pto. Cliqueu al botó Aceptar.
7. Finalment, deseu el fitxer amb el nom llopmar3.doc.

En aquesta pràctica utilitzareu:

• El processador de textos Word
• Fitxers autofor.doc, autofor1.doc, autofor2.doc i autofor3.doc (D125\d125m1)

En les pràctiques sobre les Autoformas veureu com inserir-les als documents del Word i una manera senzilla de confeccionar fitxes de treball per als alumnes.

Les Autoformas són uns conjunts d'imatges que porta incorporades el Word per defecte, que poden inserir-se en els documents i, a la vegada, adequar-se a les necessitats del document (modificar-ne la grandària, acolorir-les).

Podeu accedir a les Autoformas des de:

• Menú Insertar | Imagen | Autoformas.

• La barra d'eines de dibuix, amb l'opció Autoformas. Si al Word no us apareix la barra d'eines de dibuix; aquesta s'activa des del menú Ver | Barra de herramientas | Dibujo.

Són imatges classificades en els següents grups:

• Líneas
• Formas básicas
• Flechas de bloque
• Diagrama de flujo
• Cintas y estrellas
• Llamadas

Per inserir imatges d'Autoformas als documents del Word, seguiu aquests passos:

• Obriu el Word. Situeu-vos en un document nou (en blanc). Si no teniu un document en blanc, aneu a Archivo | Nuevo... | Documento en blanco i feu Aceptar.

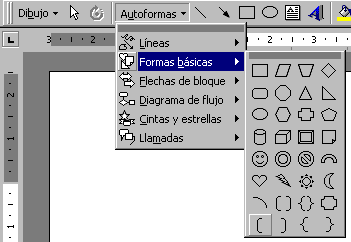

• Aneu a Insertar | Imagen | Autoformas. Us apareix la finestra d'Autoformas. Cliqueu sobre la icona de Formas básicas, i escolliu el rectangle. El punter del ratolí es converteix en una creu. Situeu el punter al lloc adequat del document, feu un clic amb el botó esquerre del ratolí i, sense deixar de prémer el botó esquerre, arrossegueu la figura que apareix fins a obtenir la mida que vulgueu, deixeu de prémer el botó del ratolí: la figura queda incorporada al document.
• Inseriu més formes al document. Agafeu-ne dels diferents grups.
• Les formes ja inserides es poden modificar. Per canviar-la de lloc, feu un clic sobre una forma i activeu-la (surten els botons de control). Poseu-vos amb el ratolí sobre la forma activa, cliqueu i desplaceu el ratolí tot desplaçant-la.
• Per modificar-ne la mida cal que desplaceu els botons de control (cliqueu sobre un botó, arrossegueu i deixeu anar).

• Per modificar el gruix del contorn d'una forma, aneu al menú Formato | Autoforma... A la finestra de Formato de autoforma, seleccioneu Colores y líneas. A l'apartat Líneas, poseu a Color el vermell, i a Grosor 3 pto, feu Aceptar.
• Per posar color a les formes aneu a l'opció colores y líneas de la finestra de Formato de autoforma, a l'apartat Relleno, poseu a Color el color blau i feu Aceptar.

Amb les imatges d'Autoformas podeu confeccionar documents del Word que, una vegada impresos, serviran de fitxes de treball per als alumnes.

1. Obriu el Word. Aneu a menú Archivo | Abrir. A la carpeta D125\d125m1 trobareu el fitxer autofor.doc. Obriu-lo.
2. Com podeu comprovar, és un document en què s'han inserit imatges de fletxes de les Autoformas | Flechas de bloque. Aquest document té per finalitat servir de fitxa de treball a l'alumne, en la qual haurà de relacionar les fletxes iguals amb un traç del llapis (Aquestes fitxes no són perquè els alumnes les facin mitjançant l'ordinador, sinó que cal imprimir-les i fer-les sobre paper i amb llapis. En les pràctiques sobre els programes de dibuix confeccionareu fitxes de treball per a resoldre des del mateix programa de dibuix).
3. Ara obriu el fitxer autofor1.doc, que es troba a D125\d125m1. És una fitxa en què l'alumne treballa els colors. Haurà de relacionar, amb un traç del llapis, els colors iguals. S'ha confeccionat a partir Autoformas | Formas básicas | Rectángulo i s'ha modificat omplint les formes amb diferents colors.

Ara heu de confeccionar un document del Word seguint el model vist a la pràctica anterior. Hi heu d'inserir dues columnes amb diferents formes: triangle, quadrat, rectangle, rombe i circumferència. Una vegada imprès, servirà de fitxa de treball, en què l'alumne haurà de relacionar les formes iguals.

1. Obriu un document nou en el Word. Escriviu de títol en el cos del document "Relaciona les formes iguals".
2. Aneu a Autoformas i, de la categoria Formas básicas, seleccioneu-ne el triangle. Inseriu-lo en el document en una primera columna i amb una mida adequada.
3. Sota el triangle, inseriu-hi un quadrat (és el rectangle però quan l'estampeu cal fer-ho amb la tecla Majúscules premuda mentre desplaceu el ratolí fins a la mida adequada), un rectangle, un rombe i una circumferència (és l'el·lipse, però s'estampa amb la tecla Majúscules premuda mentre desplaceu el ratolí fins a la mida adequada).
4. Ja teniu una columna completa. Per completar l'altra columna cal copiar les formes que ja teniu i desplaçar-les fins a la seva nova situació. Cliqueu sobre una forma per activar-la i copieu-la: podeu fer-ho des de menú Edición | Copiar, des de la icona de copiar de la barra d'eines estàndard, i també clicant sobre una forma activa amb el botó dret del ratolí i activant una finestra amb diferents opcions, entre les quals hi ha la de copiar.
5. Una vegada copiada, cal enganxar la forma. Aneu a l'opció Pegar del menú Edición | Pegar. També podeu fer-ho per mitjà de la icona d'enganxar de la barra d'eines estàndard o bé mitjançant les opcions que apareixen clicant amb el botó dret del ratolí sobre la forma activa. Ara només cal desplaçar la nova forma al lloc adequat. Feu-ho amb totes les formes, fins a completar tota la columna.
6. Opcionalment podeu modificar-ne el gruix del contorn i el color, tal com s'explica en la primera part de les pràctiques.
7. Imprimiu el document. Deseu-lo amb el nom autofor4.doc a la carpeta D125\d125m1.

Aquesta pràctica la podeu realitzar utilitzant l'opció Tablas del Word.

Abans, tanmateix, podeu veure uns exemples fets amb taules del Word. Obriu els fitxers autofor2.doc i autofor3.doc, que trobareu a la carpeta D125\d125m1).

• Aneu a Tabla | Insertar tabla..., poseu 3 columnes i 5 files i premeu Aceptar.
• Inseriu al document les cinc figures d'Autoformas, de moment fora de la taula. Feu-les d'una mida adequada.
• Engrandiu les cel·les de la taula. Per fer-ho premeu unes quantes vegades Retorn.
• Desplaceu les figures a l'interior de les cel·les fins a completar una columna.
• Copieu cada figura i enganxeu-la a la 3a columna. A la columna del mig no hi poseu res, ja que serà l'espai de separació en blanc.
• Perquè no surtin impreses les línies de les cel·les, premeu sobre la icona Bordes de la barra d'eines Tablas i Bordes, poseu-vos a l'interior d' una cel·la i seleccioneu les línies que no voleu que surtin impreses.

En aquesta pràctica utilitzareu:

• El processador de textos Writer.
• Fitxers autofor.doc, autofor1.doc, autofor2.doc i autofor3.doc (D125\d125m1)

En el Writer, per accedir a les Formes predissenyades cal visualitzar la barra de Dibuix.

• Aneu al menú Visualitza | Barra d'eines | Dibuix.
• Clicant directament sobre la icona de "mostrar funcions de dibuix" que es troba a la barra d'eines estàndard.

1. Obriu el Writer. Aneu a Fitxer | Obre i obriu el fitxer autofor.doc que teniu a D125\d125m1. Encara que estigui en extensió del Word (doc) el podeu obrir perfectament.
2. Observeu que és un document en què s'han inserit imatges de Fletxes de bloc. Aquest document té per finalitat servir de fitxa de treball a l'alumne, en la qual haurà de relacionar les fletxes iguals amb un traç del llapis (aquestes fitxes no són perquè els alumnes les facin mitjançant l'ordinador, sinó que cal imprimir-les i fer-les sobre paper i amb llapis. En les pràctiques sobre els programes de dibuix confeccionareu fitxes de treball per a resoldre des del mateix programa de dibuix).
3. Ara obriu el fitxer autofor1.doc, que es troba a D125\d125m1. És una fitxa en què l'alumne treballa els colors. Haurà de relacionar, amb un traç del llapis, els colors iguals. S'ha confeccionat a partir Autoformas | Formas básicas | Rectángulo i s'ha modificat omplint les formes amb diferents colors.

• Obriu el Writer. Si cal creeu un document en nou en blanc: Fitxer | Nou | Document de text

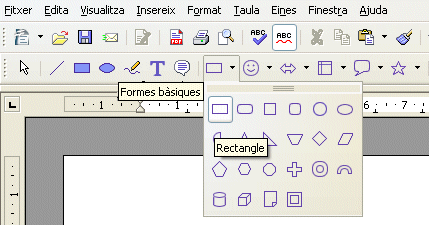

• Aneu a la barra d'eines de Dibuix. Cliqueu sobre la icona de Formes bàsiques. Escolliu el rectangle. El punter del ratolí s'ha convertit en una creu. Aneu al lloc adequat del document, i cliqueu i arrastreu fins aconseguir el rectangle del vostre gust. En deixar de clicar el rectangle ja queda inserit al document.
• Inseriu més formes al document. Agafeu-ne dels diferents grups.

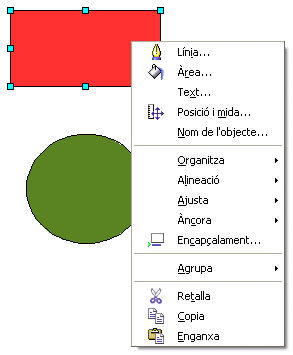

• Les formes ja inserides es poden modificar. Només cal clicar amb el botó dret del ratolí sobre la forma a modificar. Entre d'altres podeu modificar les línies dels costats, els colors de línia i de fons, etc, etc.

1. obriu un document nou en el Writer. Escriviu de títol en el cos del document "relaciona les formes iguals".
2. aneu a la barra d'eines de Dibuix. A la categoria Formes bàsiquas, seleccioneu-ne el triangle. Inseriu-lo en el document en una primera columna i amb una mida adequada.
3. Sota el triangle, inseriu-hi un quadrat, un rectangle, un rombe i una circumferència.
4. Ja teniu una columna completa. Per completar l'altra columna podeu fer-ho igual o amb l'opció de copiar i desplaçar-les fins a la seva nova situació. Podeu fer-ho des de menú Edita | Copia, des de la icona de copiar de la barra d'eines estàndard, i també clicant sobre una forma amb el botó dret del ratolí i seleccionant l'opció copia
5. Una vegada copiada, cal enganxar la forma. Aneu a l'opció Enganxa del menú Edita També podeu fer-ho per mitjà de la icona d'enganxar de la barra d'eines estàndard o bé mitjançant les opcions que apareixen clicant amb el botó dret del ratolí sobre la forma activa. Ara només cal desplaçar la nova forma al lloc adequat. Feu-ho amb totes les formes, fins a completar tota la columna.
6. Opcionalment podeu modificar-ne el gruix del contorn i el color, tal com s'explica en la primera part de les pràctiques.
7. Imprimiu el document. Deseu-lo amb el nom autofor4.odt a la carpeta D125\d125m1.

Aquesta pràctica la podeu realitzar utilitzant l'opció Taules del Writer. Així les imatges queden més ben centrades al document.

Abans, tanmateix, podeu veure uns exemples fets amb taules . obriu els fitxers autofor2.doc i autofor3.doc, que trobareu a la carpeta D125\d125m1).

• Aneu a Taula | Insereix taula | Taula..., poseu 3 columnes i 5 files i premeu d'Acord.
• Inseriu al document les cinc figures d'Autoformas, de moment fora de la taula. Feu-les d'una mida adequada.
• Engrandiu les cel·les de la taula. Per fer-ho premeu unes quantes vegades Retorn. O, millor, premeu una cel·la amb el botó dret del ratolí i aneu a Fila | Alçada.
• Desplaceu les figures a l'interior de les cel·les fins a completar una columna.
• Copieu cada figura i enganxeu-la a la 3a columna. A la columna del mig no hi poseu res, ja que serà l'espai de separació en blanc.

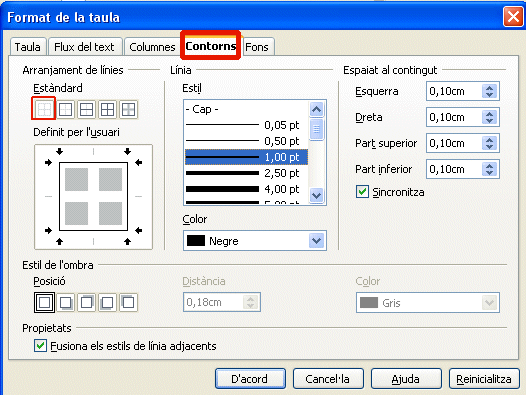

• Perquè no surtin impreses les línies de les cel·les, aneu al menú Taula | Propietats de la taula, escolliu Contorns .

• A l'apartat Arranjament de línies escolliu el quadrat sense línies per indicar que no voleu que aparegui cap línia de la taula. De totes maneres, podeu comprovar el funcionament de les altres opcions per veure com quedaria el vostre document.
• Imprimiu el document. Deseu-lo amb el nom autofor5.odt a la carpeta D125\d125m1

WordArt és una utilitat del Word que permet afegir efectes especials al text.

Les seves possibilitats fan que sigui adequada per a la realització de títols, encapçalaments, marques, rètols... La seva facilitat d'ús i les moltes combinacions d'efectes i colors fan que els alumnes es trobin molt engrescats quan han de posar títols als seus escrits.

En aquesta pràctica utilitzareu:

• Processador de textos Word
• El fitxer llopmar3.doc (D125\d125m1), que ja heu fet servir anteriorment.

1. Obriu el Word. Obriu el document llopmar3.doc.

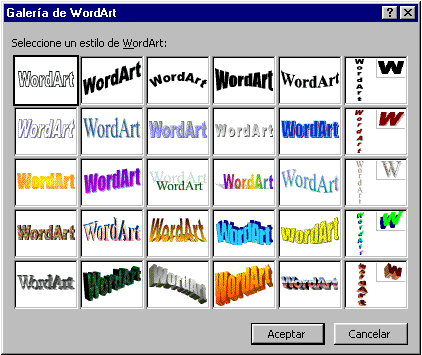

2. Heu de posar-hi el mateix títol però en format de WordArt. Col·loqueu el cursor a l'inici del document (Control+Inici). Aneu a Insertar | Imagen | WordArt.... Surt la finestra Galería de WordArt. Escolliu un estil de títol i cliqueu a Aceptar.

3. A la finestra que ara surt, Modificar texto de WordArt, cal que escriviu el títol de la poesia, "Un llop de mar". En podeu modificar la font de lletra, la mida, posar en negreta i cursiva. En acabar, premeu a Aceptar.
4. Surt al document el vostre títol. Segurament no està en el lloc adequat. Cal que el desplaceu: feu un clic de ratolí sobre el títol i desplaceu el ratolí fins la posició que voleu. És possible que hàgiu de baixar el contingut del document. Poseu-vos a l'inici (Control+Inici) i premeu Retorn unes quantes vegades. Si cal, torneu a desplaçar el títol. Podeu esborrar el títol original del text.

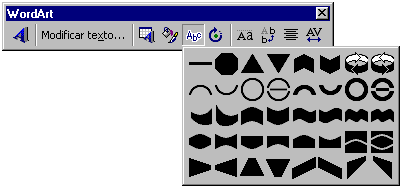

5. Quan el títol està activat, apareix la barra d'eines WordArt. També s'obre des de menú Ver | Barras de herramientas | WordArt, des de la qual es pot, en qualsevol moment, modificar el títol.

6. Ara interessa destacar-ne aquestes opcions:

7. Proveu a canviar l'estil del títol i la forma.

8. Des de la barra d'eines WordArt, a l'opció Formato de WordArt | colores y líneas, i a l'apartat Relleno i Color, teniu moltes possibilitats d'acoloriment del títol: cliqueu sobre la fletxa desplegable de Color i damunt Efectos de relleno... , realitzeu alguns canvis al títol des de l'apartat Degradado: colores, colores preestablecidos i Estilos de sombreado. I també des dels apartats Textura i Trama.
9. Deseu el document amb el nom llopmar4.doc a D125\d125m1.

Fonwork és una utilitat del Writer que permet afegir efectes especials al text.

Les seves possibilitats fan que sigui adequada per a la realització de títols, encapçalaments, marques, rètols... La seva facilitat d'ús i les moltes combinacions d'efectes i colors fan que els alumnes es trobin molt engrescats quan han de posar títols als seus escrits.

En aquesta pràctica utilitzareu:

• Processador de textos Writer.
• El fitxer llopmar3.odt (D125\d125m1), que ja heu fet servir anteriorment.

1. Obriu el Writer. Obriu el document llopmar3.odt.
2. Heu de posar-hi el mateix títol però en format de FontWork. Col·loqueu el cursor a l'inici del document (Control+Inici).
3. A la barra d'eines de Dibuix, feu clic a la icona de la Galeria de Fontwork.

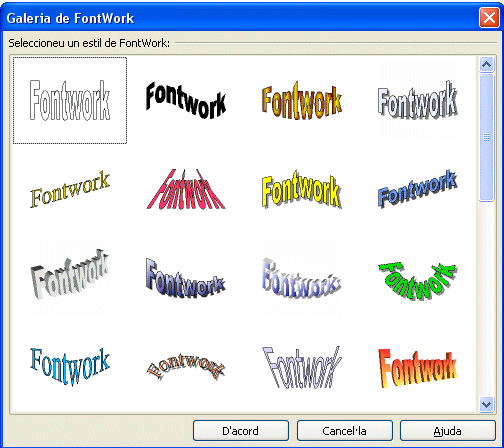

4. A la finestra Galeria de Fontwork, seleccioneu un estil i feu D'acord.

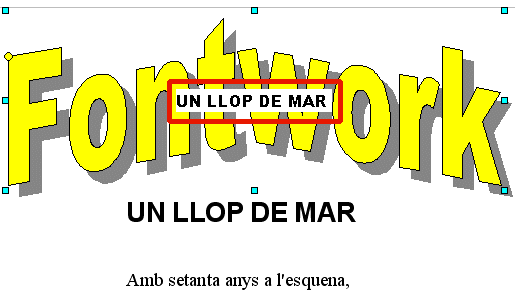

5. Insereix al vostre document l'estil indicat. Ara cal canviar el text. Cal posar-hi "Un llop de mar". Feu un doble clic damunt el títol inserit. Heu entrat al mode d'edició de text. Cal substituir el text "Fontwork" per "Un llop de mar". Podeu escriure directament el nou text i suprimir l'anterior.

6. En acabar premeu Esc o feu un clic fora del text i automàticament fa el canvi.
7. Es poden fer modificacions al títol a partir de la barra d'eines Fontwork, la qual surt en fer un clic sobre el títol creat. Cas de no sortir aquesta barra, cal anar al menú Visualitza | Barra d'eines | Fontwork.

8. Hi trobem les següents icones, d'esquerra a dreta:
   • Galeria de Fontwork: per afegir un altre títol
   • Forma de Fontwork: per canviar la forma del títol.
   • Fontwork amb les mateixes alçades de lletra: canvia l'alçada de les lletres.
   • Alineació del Fontwork: alinea el text.
   • Espaiat dels caràcters del Fontwork: canvia l'espai entre els caràcters (lletres).

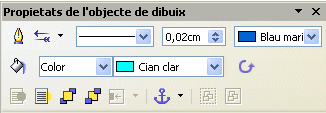

9. Podem fer més canvis al títol mitjançant la barra d'eines Propietats de l'objecte de dibuix. Es pot activar des del menú Visualitza | Barra d'eines | Propietats de l'objecte de dibuix.

10. Des d'aquesta barra d'eines, podeu modificar: la forma de les línies, el gruix de la línia, el color de la línia, el color de fons, podeu fer-lo girar, portar-lo a primer pla o al fons del text...
11. Proveu aquestes opcions amb el vostre títol. En acabar deseu el document amb el nom llopmar4.odt a D125\d125m1.
