Mòdul 2
Dibuix tècnic amb l'AutoCAD
  Pràctica
1
2
3
4
1
1
1

Exercicis
Exercicis



L'objectiu d'aquesta pràctica és familiaritzar-vos amb l'ús de Polilínea i de les múltiples opcions que té, tant de dibuix com d'edició.


  Dibuix i edició de polilínies (I)

La Polilínia


La Polilínia és una ordre de dibuix que permet generar de forma fluïda un seguit de línies i arcs units entre si. Si la Polilínea està formada per segments lineals i és tancada, defineix un polígon.

L'ordre Polilínia es pot executar de tres maneres:

  • Prement el botó Polilínea Imatge de la barra d'eines Dibujo.
  • Seleccionant l'opció de menú Dibujo|Polilínea...
  • Escrivint pol a la barra de comandaments i prement la tecla de Retorn.

Si executeu l'ordre Polilínea, l'AutoCAD dóna el missatge:
Precise punto inicial:
Introduïu el primer punt. Tot seguit, l'AutoCAD dóna el missatge:
Precise punto siguiente o [Arco/Mitad grosor/Longitud/desHacer/ Grosor]:
Si continueu introduint punts, fareu línies de manera semblant a l'ús de Línea, però en qualsevol moment podeu triar les altres opcions:
[Arco/Mitad grosor/Longitud/desHacer/Grosor]:

  • Arco: en triar aquesta opció, l'AutoCAD dóna el missatge:
    Precise punto final del arco o
    [ángUlo/cEntro/Cerrar/Dirección/Mitad grosor/líNea/Radio/Segundo pto./desHacer/Grosor]:
    Si introduïu punts, aquests seran els punts finals dels arc
    s, però en qualsevol moment podeu triar les altres opcions:
    [ángUlo/cEntro/Cerrar/Dirección/Mitad grosor/líNea/Radio/Segundo pto./desHacer/Grosor]:
    • ángUlo permet indicar l'angle de l'arc.
    • cEntro permet indicar un centre d'arc no tangent a la polilínia.
    • Cerrar tanca la polilínia mitjançant un arc.
    • Dirección permet indicar una direcció de tangència diferent.
    • Mitad grosor permet controlar el gruix de l'arc.
    • líNea torna al mode línia.
    • Radio permet indicar el radi de l'arc.
    • Segundo pto. permet indicar el segon punt de l'arc i després el tercer.
    • desHacer torna un pas enrere.
    • Grosor permet controlar el gruix de l'arc.
      Premeu J (Juntar) i cliqueu o seleccioneu la resta d'arcs que componen el contorn de la figura.
      Premeu Retorn i a partir d'aquest moment els sis arcs formaran una sola entitat.
  • Mitad grosor permet controlar el gruix de l'arc.
  • Longitud allarga l'última línia la longitud indicada.
  • desHacer torna un pas enrere.
  • Grosor permet controlar el gruix de l'arc.

Pràctica
Dibuix d'una polilínia

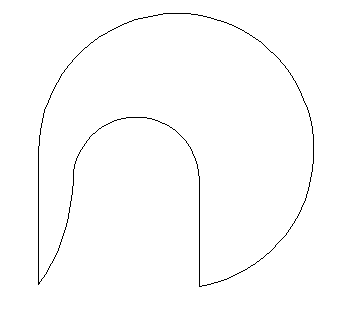

Feu, mitjançant l'ús de l'ordre Polilínea, la figura 1. En aquest exercici podreu comprovar l'ús de les diferents opcions de l'ordre Polilínea des d'un vessant no tant teòric.



Imatge

Figura 1

Atenció !

Ajudeu-vos amb les opcions que permet l'ordre Polilínea: Arco,ángUlo/cEntro/Dirección/líNea/Radio.

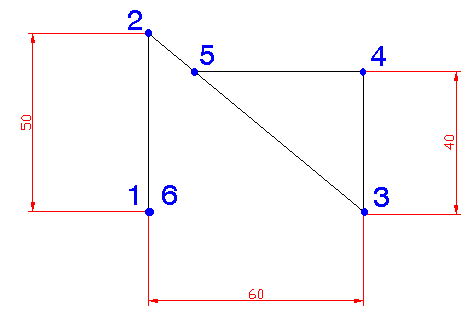

  Us serà més fàcil l'exercici proposat si abans dibuixeu les línies de color negre segons les mides indicades a la figura 2. No heu de dibuixar cap de les línies de cota.

Imatge

Figura 2


Per completar la pràctica, seguiu el procés següent:

  • Comenceu la Polilínea en el punt 1 i després cliqueu al punt 2.
  • Premeu la lletra A i Retorn per indicar que voleu generar un arc.
  • Cliqueu al punt 3.
  • Premeu la lletra N i Retorn per indicar que voleu generar una línia.
  • Cliqueu al punt 4.
  • Premeu la lletra A i Retorn per indicar que voleu generar un arc.
  • Cliqueu al punt 5.
  • Cliqueu al punt 6.
Deseu aquest arxiu amb el nom m2_pr02a.dwg a la carpeta Practiques.

  Convertir arcs en polilínies

Atenció !

Tot i que el mètode anterior té moltes possibilitats, és molt comú treballar amb arcs i línies de manera independent i després convertir-los en polilínies.

Practiqueu aquesta opció:

  1. Descarregueu el fitxer plinea1.zip. Recordeu que heu de prémer el botó dret i l'opció Guardar destino como per desar l'arxiu en el vostre ordinador.
  2. Obriu-lo.

En aquest fitxer visualitzareu el dibuix de la figura 3.


Imatge

Figura 3

Atenció !

Ara convertireu arcs i línies independents en una Polilínea amb el comandament Editar polilínea Imatge, que es localitza a la barra d'eines Modificar II i al menú desplegable Modificar| Objeto|Polilínea, i que es pot executar també escrivint editpol a la barra de comandaments i prement la tecla de Retorn.

  1. Seleccioneu un segment qualsevol i executeu Editar polilínea. Tot seguit, l'AutoCAD dóna el missatge:
    El objeto designado no es una polilínea ¿lo quiere convertir en una? <S>
    Premeu Retorn per confirmar-ho.
  2. Tot seguit, l'AutoCAD dóna el missatge:
    Indique una opción [Cerrar/ Juntar/ Grosor/ Editar vértices/ curVar/ Spline/ estadoPreviocurva/ generaTlínea/ desHacer]
    :
    Premeu J (Juntar) i cliqueu o seleccioneu la resta d'arcs i línies que componen el contorn de la figura. Fixeu-vos que podeu triar entre una part inferior lineal o en arc per tancar la polilínia.
    Premeu Retorn i a partir d'aquest moment arcs i línies formaran una sola entitat.

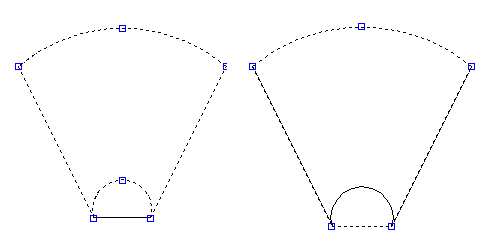

Si el procés ha estat ben fet, quan cliqueu a qualsevol punt de l'entitat, quedarà tota seleccionada, com s'observa a la figura 4. Fixeu-vos que teniu dues possibilitats de fer un perímetre tancat.


Imatge

Figura 4

Deseu aquest arxiu amb el nom m2_pr02b.dwg a la carpeta Practiques i sortiu del programa.
