d122. Mòdul 2. Dibuix tècnic amb l'AutoCAD.

Mòdul 2

Dibuix tècnic amb l'AutoCAD

Pràctica

Exercicis

	L'objectiu d'aquesta pràctica és introduir els pinçaments i els mètodes d'edició més senzills.

	Pinçaments i edició simple d'objectes

	Pinçaments

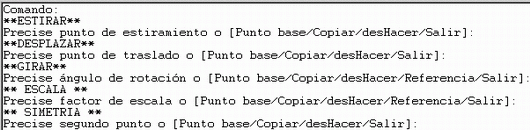

	Seguireu amb l'exercici iniciat en la pràctica 3. Obriu l'arxiu amb el nom m2_pr03.dwg. Els tres punts que apareixen en seleccionar qualsevol línia de la figura s'anomenen pinçaments i permeten: Modificar la posició dels extrems clicant i arrossegant els vèrtexs. Fer les operacions estirar, desplaçar, girar, escalar i simetria de tota l'entitat, clicant en el punt central i prement Retorn o Espai per seleccionar les ordres anteriors de manera cíclica. Figura 1.
	La tecla Tab canvia de vèrtex de manera cíclica si no voleu fer-ho amb el ratolí.


	Figura 1

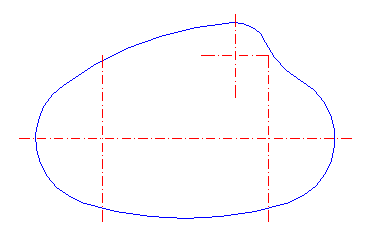

	Si seleccioneu l'ordre Desplazar (pinçament central i prémer Espai) amb l'opció Copiar podreu generar els altres dos eixos verticals en els punts finals de les línies horitzontals, mentre que si actueu directament en els punts de pinçament dels extrems podreu ajustar la longitud de les diferents línies i obtenir el resultat de la figura 2.

	Figura 2

	L'ús de pinçaments permet augmentar la productivitat en el dibuix, perquè actuant amb el ratolí directament en les entitats de dibuix que desitgeu modificar, aconseguireu gran nombre d'ajustos sense necessitat d'executar cap ordre d'edició.

	Sempre podeu utilitzar el mètode clàssic de l'AutoCAD amb les ordres de la barra d'eines Modificar: Desplaza per desplaçar objectes o grups. Copia per copiar objectes o grups. Escala per escalar objectes o grups.

	Edició simple amb entitats

	La finalitat d'aquest apartat és aconseguir el resultat de la figura 2 fent servir les operacions Desplaza , Copia i Escala . El mètode de treball que veureu aplicat a aquestes operacions és comú a moltes ordres de l'AutoCAD.

	El primer pas és copiar l'eix vertical en els centres dels altres dos arcs. En seleccionar l'ordre Copia, l'AutoCAD dóna el missatge: Designe objetos: Seleccioneu la línia vertical i premeu Retorn per indicar que no voleu seleccionar cap entitat més. Tot seguit, l'AutoCAD dóna el missatge: Precise punto base de desplazamiento [Múltiple]: Cliqueu al punt de la figura 3a. Precise segundo punto de desplazamiento o <usar primer punto como desplazamiento>: Cliqueu al punt de la figura 3b. Ja teniu la primera còpia de l'eix realitzada.

	Figura 3a	Figura 3b

	Fent servir el mateix mètode, feu l'altra còpia: Seleccioneu l'ordre Copia. L'AutoCAD dóna el missatge: Designe objetos: Seleccioneu la línia vertical i premeu Retorn per indicar que no voleu seleccionar cap entitat més. Tot seguit, l'AutoCAD dóna el missatge: Precise punto base de desplazamiento [Múltiple]: Cliqueu al punt de la figura 4a. Precise segundo punto de desplazamiento o <usar primer punto como desplazamiento>: Cliqueu al punt de la figura 4b. Ja teniu l'altra còpia de l'eix realitzada.

	Figura 4a	Figura 4b

	Ara centrareu els eixos en els centres dels arcs. Seleccioneu l'ordre Desplaza. L'AutoCAD dóna el missatge: Designe objetos: Seleccioneu l'eix vertical de la figura 5ai premeu Retorn per indicar que no voleu seleccionar cap entitat més. Tot seguit, l'AutoCAD dóna el missatge: Precise punto base de desplazamiento: Cliqueu al punt mig del segment, tal com indica la figura 5a. Precise segundo punto de desplazamiento o <usar primer punto como desplazamiento>: Cliqueu al punt final del segment horitzontal, tal com mostra la figura 5b.

	Figura 5a	Figura 5b

	Seleccioneu l'ordre Desplaza i seguiu el mètode anterior per posicionar els eixos com s'observa a les figures 6a i 6b.

	Figura 6a	Figura 6b

	Seleccioneu l'ordre Desplaza i seguiu el mètode anterior per posicionar els altres eixos com s'observa a les figures 7a i 7b.

	Figura 7a	Figura 7b

	Ara escalareu els eixos per complir la normativa de dibuix tècnic. Seleccioneu l'ordre Escala. L'AutoCAD dóna el missatge: Designe objetos: Seleccioneu l'eix horitzontal de la figura 8a i premeu Retorn. Tot seguit, l'AutoCAD dóna el missatge: Precise punto base: Cliqueu al punt mig de l'eix de la figura 8a.Tot seguit, l'AutoCAD dóna el missatge: Precise factor de escala o [Referencia]: Introduïu un valor de 2 i premeu Retorn. Ja heu escalat l'eix horitzontal com s'observa a la figura 8b.

	Figura 8a	Figura 8b

	Seleccioneu l'ordre Escala i seguiu el mètode anterior per escalar els eixos com s'observa a les figures 9a i 9b.

	Figura 9a	Figura 9b

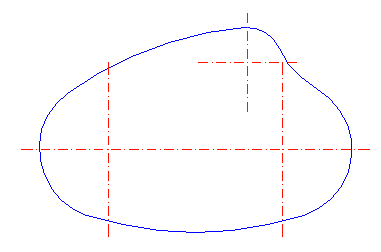

	Escaleu l'últim eix i obtindreu el resultat final de la figura 10.

	Figura 10

	Guardeu aquest arxiu amb el nom m2_pr04.dwg. a la carpeta Practiques i sortiu del programa. Veureu més propietats interessants de les polilínies en la pràctica 5.
