L'objectiu d'aquesta pràctica és aprofundir en l'ús de l'ordre Región i veure'n les possibilitats a l'hora de calcular àrees.


  Regió: càlcul d'àrees

  De la polilínia a la regió

Pràctica

Seguiu amb l'exercici iniciat en la pràctica 6. Obriu l'arxiu amb el nom m2_pr06.dwg.



A continuació, utilitzeu l'ordre Región per crear el logo definitiu del caixetí.

Com ja heu vist a la pràctica 3, una regió és una àrea. Ara heu d'aconseguir que el logotip només estigui format per una entitat de dibuix: una regió.

Seleccioneu l'ordre Región. L'AutoCAD dóna el missatge següent:
Designe objetos:
Seleccioneu el triangle exterior, les 3 polílinies paral·leles i premeu Retorn.
Tot seguit, l'
AutoCAD dóna el missatge següent:
4 bucles extraidos
4 regiones creadas



Imatge

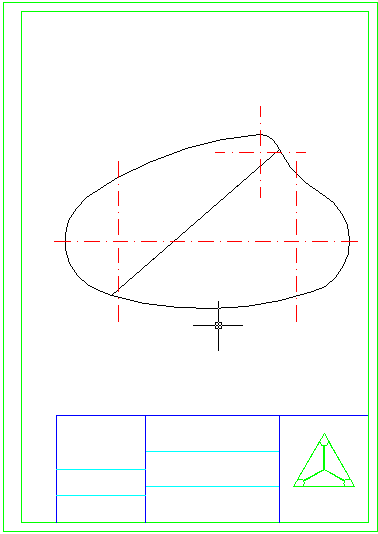

Figura 1


Com ja heu vist anteriorment, el treball amb regions permet noves possibilitats de treball. Les trobareu al menú desplegable Modificar|Editar sólidos|Unión - Diferencia - Intersección.

  1. Seleccioneu Modificar|Editar sólidos|Diferencia.
    l'
    AutoCAD dóna el missatge:
    Designe sólidos o regiones de las que sustraer... Designe objetos:
    Seleccioneu el triangle exterior i premeu Retorn.
  2. Tot seguit, l'AutoCAD dóna el missatge:
    Designe sólidos y regiones a sustraer... Designe objetos:
    Seleccioneu les 3 polilínies interiors i premeu Retorn
    .

Imatge

Figura 2

Atenció ! Utilitzeu la selecció cíclica d'elements mitjançant Ctrl + clic. A cada clic de ratolí queda seleccionada una entitat de les que estan sobreposades en el lloc on cliqueu.


Seleccioneu la regió i canvieu-la de capa a una desactivada, per exemple Eixos 0.25. Responeu afirmativament al comentari de l'AutoCAD i seleccioneu les línies i polilínies que us han permès definir el logotip i elimineu-les.



Imatge

Figura 3


Activeu la capa desactivada, Eixos 0.25, seleccioneu la regió i canvieu-la de capa a Format. D'aquesta manera, heu fet una neteja del dibuix i només quedarà el treball definitiu.



Activeu totes les capes desactivades, feu un zoom de tot el dibuix i guardeu el treball.



Imatge

Figura 4

Atenció ! Si el vostre dibuix no presenta una disposició com la de la figura 4 o, al vostre parer, es pot millorar, feu-ho abans de guardar.

Deseu aquest arxiu amb el nom m2_pr07.dwga la carpeta Practiques.

  Càlcul d'àrees


Per utilitzar aquesta opció cal activar la barra d'eines Consultar o bé el menú
Herramientas|Consultar|Àrea
.



Imatge


Utilitzeu aquesta ordre per calcular l'àrea del logotip:

Seleccioneu l'ordre Àrea. L'AutoCAD dóna el missatge:
Precise primer punto de esquina u [Objeto/Añadir/Sustraer].
Introduïu
O i premeu Retorn.
Tot seguit, l'
AutoCAD dóna el missatge:
Designe objetos:
Cliqueu en la regió i premeu Retorn; l'
AutoCAD informa de l'àrea i el perímetre de l'objecte.




Ara utilitzeu-la per calcular l'àrea de la petxina. El funcionament serà diferent, atès que hi ha dues meitats.

Seleccioneu l'ordre Àrea; l'AutoCAD dóna el missatge:
Precise primer punto de esquina u [Objeto / Añadir /Sustraer]:
Introduïu
A i premeu Retorn.
Tot seguit, l'
AutoCAD dóna el missatge:
Precise primer punto de esquina u [Objeto /Sustraer]:
Introduïu
O i premeu Retorn.
(modo AÑADIR) Designe objetos:
Cliqueu a una meitat de la petxina.
l'
AutoCAD informa de l'àrea i el perímetre de l'entitat seleccionada.
Cliqueu a l'altra meitat de la petxina
l'
AutoCAD informa de l'àrea i el perímetre de les dues entitats seleccionades.

El segon valor correspondrà a l'àrea total de la petxina.


Atenció !

També són d'interès les ordres Distancia, Propiedades físicas y de region, Lista i Coordenadas pto. Comproveu com tenen resultats semblants en aquesta fase de treball 2D. Tot i que Propiedades físicas y de region no funciona amb polilínies, la documentació és més extensa i complexa.

Tot i ser ordres informatives poden ser necessàries en cas de dubte o per confirmar aspectes puntuals del treball. Per tant, és important que en conegueu l'ús i l'aplicació.
