D122. Mòdul 5. Dibuix tècnic amb l'AutoCAD.

Mòdul 5

Dibuix tècnic amb l'AutoCAD

Pràctica

Exercicis

	L'objectiu d'aquesta pràctica és iniciar el treball amb l'ús d'ordres per canviar les visualitzacions i els models d'ombrejat de l'AutoCAD.

	Vistes i ombrejats

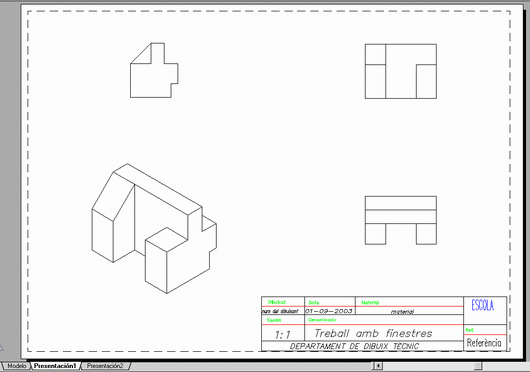

	Seguireu amb l'exercici iniciat a la pràctica 2. Obriu l'arxiu amb el nom m5_pr02a.dwg.


	Figura 1

	Visualització de projeccions paral·leles

	És la visualització més utilitzada, correspon a un punt de vista allunyat des del qual les arestes paral·leles es veuen paral·leles. Els punts de vista més utilitzats ja tenen la seva pròpia icona, per utilitzar-los podeu triar entre: la barra d'eines Vista o bé amb les opcions del menú Ver\|Punto de vista 3D. Des de qualsevol d'ambdues opcions podreu triar entre: Abrir una vista guardada Superior Inferior Izquierda Derecha Frontal Posterior Isométrica SO Isométrica SE Isométrica NE Isométrica NO Cámara

	Les opcions Abrir una vista guardada i Cámara mereixen una atenció especial i s'explicaran més endavant. L'opció Abrir una vista guardada, al final d'aquesta pràctica i Cámara, en el mòdul 8, Visualització realista en 3D.

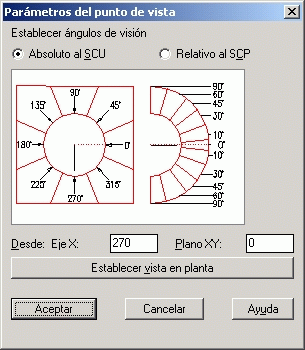

	Per triar altres punts de vista heu de fer servir l'ordre Ver\|Punto de vista 3D\|Parámetros punto de vista, vegeu la figura 2. Des d'aquí podeu triar qualsevol punt de vista. Els punts de vista són infinits i cal triar entre ells el més adient per a la representació de l'objecte.

	Figura 2

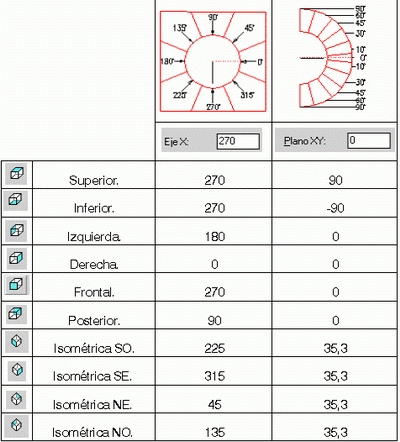

	La relació entre els diferents punts de vista preestablerts i els que proporciona l'ordre Parámetros punto de vista la podeu veure a la figura 3.

	Figura 3

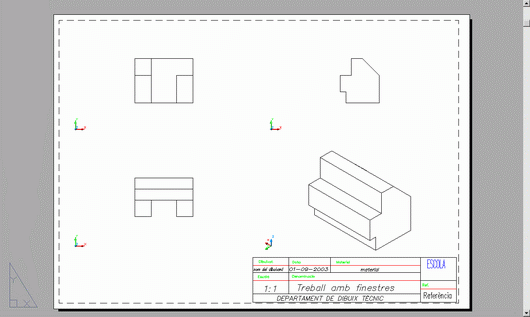

	Construïu la representació de vistes de la figura 4 utilitzant les icones i ajuts de la figura 3.

	Figura 4

	Deseu aquest arxiu a la carpeta Pràctiques amb el nom m5_pr03a.dwg.

	Ombrejats

	Com a complement als diferents mètodes de visualització, l'AutoCAD disposa de diferents models d'ombrejat. Són un pas previ a la visualització realista (rendering) que es veurà més endavant. Per a l'elecció del punt de vista, cal triar entre un nombre infinit de possibilitats i seleccionar entre elles la més adient per a la representació de l'objecte. Per utilitzar els models d'ombrejat podeu escollir entre: La barra d'eines Sombreado o bé amb les opcions del menú Ver\|Sombra. Des de qualsevol d'ambdues opcions podreu utilitzar les variants: Estructura alámbrica 2D. Estructura alámbrica 3D. Líneas ocultas. Sombreado plano. Sombreado Gouraud. Sombreado plano, aristas vivas. Sombreado Gouraud, aristas vivas.

	Obriu l'arxiu amb el nom solid2.zip.


	Figura 5

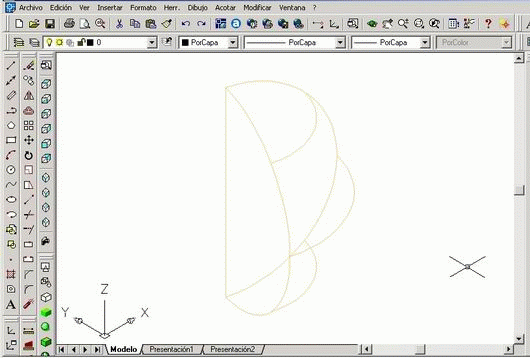

	A la figura 6 podeu observar la representació Estructura alámbrica 2D. És la representació per defecte de l'AutoCAD.

	Figura 6

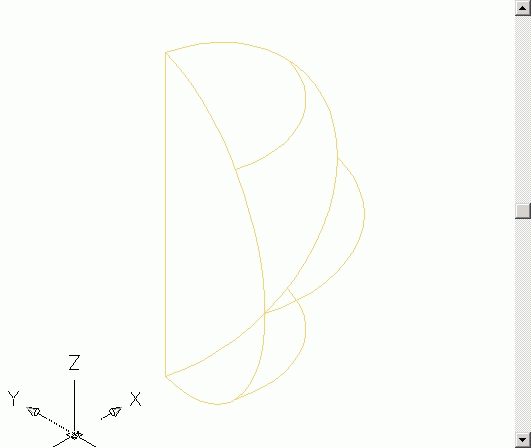

	A la figura 7 podeu observar la representació Estructura alámbrica 3D. Es reconeix per la visualització dels eixos X,Y i Z diferents a la figura 6.

	Figura 7

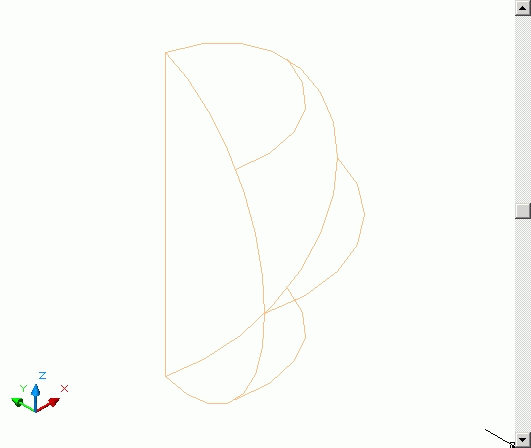

	A la figura 8 podeu observar la representació Líneas ocultas.

	Figura 8

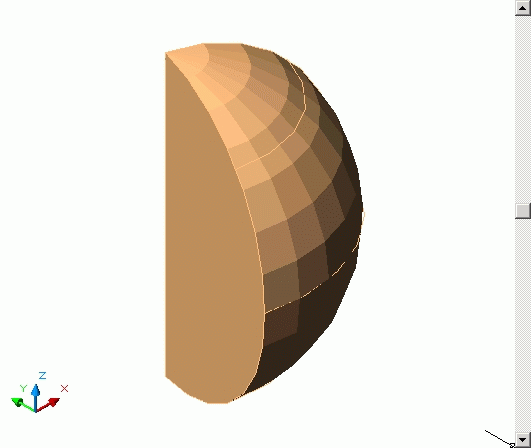

	A la figura 9 podeu observar la representació Sombreado plano.

	Figura 9

	A la figura 10 podeu observar la representació Sombreado Gouraud.

	Figura 10

	A la figura 11 podeu observar la representació Sombreado plano, aristas vivas.

	Figura 11

	A la figura 12 podeu observar la representació Sombreado Gouraud, aristas vivas.

	Figura 12

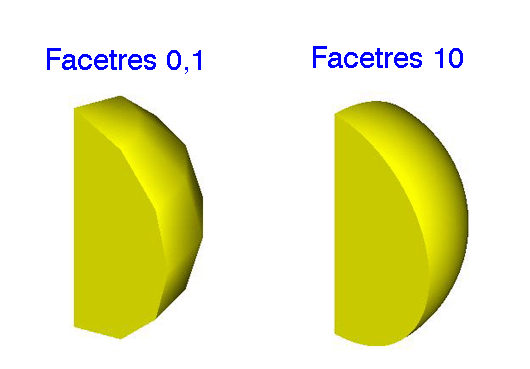

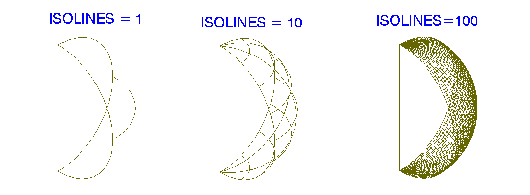

	La variable de sistema Isolines controla el nombre de línies de triangulació amb què es veuran les parts corbes de la representació Estructura alámbrica; mentre que les variables de sistema Facetres i Resvista controlen la suavitat dels objectes sombrejats i amb línies ocultes. Quan s'estudiï la visualització realista (rendering) en el mòdul 8 ja es veurà la seva importància.

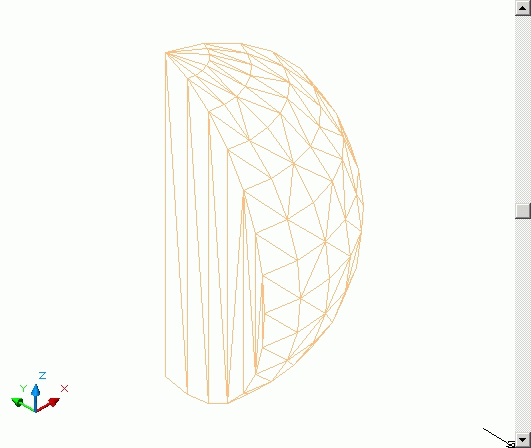

	Figura 13


	Figura 14

	Deseu aquest arxiu a la carpeta Pràctiques amb el nom m5_pr03b.dwg.
