Mòdul 5
Dibuix tècnic amb l'AutoCAD
  Pràctica
1
2
3
1
1
1

Exercicis
Exercicis



L'objectiu d'aquesta pràctica és aprofundir en l'ús d'ordres per canviar les visualitzacions d'un dibuix tècnic, especialment en aquelles que permeten la visió de perspectives còniques.


  Visualització de projeccions perspectives

Pràctica

Seguireu amb l'exercici iniciat en la Pràctica 3. Obriu l'arxiu amb el nom m5_pr03a.dwg.


Imatge

Figura 1


Aquest tipus de visualització correspon a un punt de vista proper des del qual les arestes paral·leles convergeixen en un punt, d'aquí el nom de còniques. En realitat és la que l'ull humà percep. Si es fan servir les isomètriques (paral·leles) és per facilitat de realització sense l'ajut d'ordinador.

Aquesta projecció simula el resultat d'utilitzar una càmera de fotografia, per tant és més real. És molt recomanable el seu ús ja que acosta encara més l'usuari a la percepció de l'objecte.

Per això és important conèixer quines ordres permeten aquesta visualització en perspectiva. Podeu triar entre dues ordres diferents: Órbita i Vistadin.


  Perspectives des d'Órbita


Obriu la barra d'eines Órbita 3D

Imatge

  • Dins de l'ordre Órbita els comandaments que actuen són:
      • Imatge Enquadrament 3D de la imatge.
      • Imatge Zoom 3D.
      • Imatge torna a l'ordre Órbita 3D després de realitzar els anteriors.
      • Imatge Órbita contínua 3D en la direcció marcada amb el ratolí.
      • Imatge Pivotar 3D gira la càmera fictícia amb el ratolí.
      • Imatge Distancia de ajuste 3D apropa i allunya la càmera a l'objecte.
      • Imatge Planos de delimitación de ajuste 3D. Inicia al treball amb plans de tall que permeten veure la peça tallada tant per la part davantera com la posterior. Permet moure els plans de tall mentre estem veient la peça en 3D.
      • Imatge Act/Des delimitador frontal. Commutador.
      • Imatge Act/Des delimitador posterior. Commutador.

L'operativa de treball és la següent:

  • trieu l'ordre Órbita Imatge en una finestra qualsevol

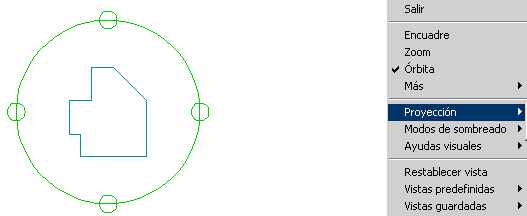

  • s'activen els controls de visualització de la Figura 2 esquerra que permeten la selecció interactiva del punt de vista.
  • feu clic amb el botó dret damunt la imatge i s'obrirà el menú de la Figura 2 dreta
  • trieu la projecció en perspectiva a Proyección | Perspectiva
  • seleccioneu el punt de vista més adient, Figura 6, amb els controls de l'ordre. El funcionament és tan intuïtiu que no precisa més explicació.
  • una vegada seleccionada la projecció en perspectiva podeu ajustar la situació dels punts de fugues des de l'apartat Más | Distáncia.
  • una vegada seleccionada la projecció en perspectiva podeu ajustar el zoom de la visualització cònica des de l'apartat Más | Zoom.

Imatge

Figura 2


Obtindreu com a resultat una perspectiva cònica de l'objecte. Figura 3. Observeu que les arestes paral·leles convergeixen en un punt fora de la imatge.


Imatge

Figura 3

  Perspectives des de Vistadin


En seleccionar l'ordre Vistadin, l'AutoCAD dóna el missatge:
Designe objetos:
Seleccioneu els objectes que voleu representar en perspectiva i premeu Retorn per indicar que no voleu seleccionar cap entitat més.
Tot seguit, l'AutoCAD dóna el missatge:
Indique una opción [Cámara/obJetivo/dIstancia/Puntos/eNcuadre/Zoom/lAdeo/deLim/Ocultar/
/DES/desHacer]:
Trieu l'opció Cámara, C i premeu Retorn.
En desplaçar el ratolí variarà el punt de vista de l'objecte.
Escolliu-ne un qualsevol.
Fixeu-vos que la perspectiva és isomètrica.
Per activar la cònica cal triar l'opció dIstancia, D, feu-ho.

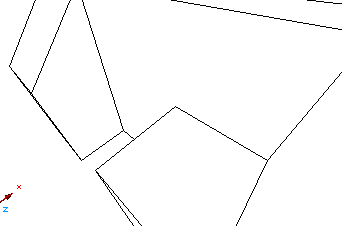

Escolliu valors de distància del mateix ordre de magnitud que les mides principals de l'objecte, sinó obtindreu objectes massa deformats, a no ser que sigui el que voleu aconseguir. Figura 4.
Premeu Retorn per sortir de l'ordre.
Observeu que la darrera visualització queda activada.



Imatge

Figura 4

Atenció !

El punt de vista en perspectiva de la finestra es mantindrà mentre no trieu una vista estandard qualsevol per substituir-lo.

Fixeu-vos que Vistadin no és tan intuïtiu com Órbita però ambdós permeten una representació més objectiva de com es veurien els objectes a la realitat.
Triant Puntos adients podeu comprovar perspectives realitzades amb altres mètodes.


Pràctica

Seleccioneu la peça i trieu un color diferent del negre per poder apreciar els diferents models d'ombrejat. En la Figura 5 s'ha fet servir un color 132.

Recordeu l'apartat de la pràctica 3 i fixeu-vos que al no haver-hi cares esfèriques o corbes no s'aprecia diferència entre el mode d'ombrejat gouraud i el de cares planes.

Imatge

Figura 5

Deseu aquest arxiu a la carpeta "Pràctiques" amb el nom m5_pr04a.dwg.

Atenció !

L'ordre Órbita i Vistadin també permeten la realització de perspectives paral·leles de manera més gràfica i intuïtiva que Punto de vista 3D, només cal triar el tipus de projecció Paralela o bé indicar una distància igual a 0 en l'apartat dIstancia.


  Fulls de Presentacions per arxivar visualitzacions i representacions ombrejades.


La gran quantitat de tipus de visualitzacions i models d'ombrejat fa difícil la tria de la millor proposta per a la presentació definitiva del projecte. Un gran ajut són els fulls de Presentacions.

Per defecte l'AutoCAD proposa dues Presentacions però se'n poder crear moltes més.


Pràctica
Cliqueu amb el botó dret del ratolí damunt en nom Presentación2. Apareixerà el menú de la Figura 6.

Imatge

Figura 6

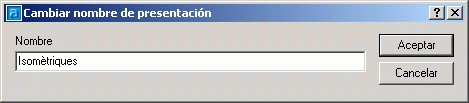

Trieu l'opció Cambiar nombre i introduïu el que mostra la Figura 7.

Imatge

Figura 7

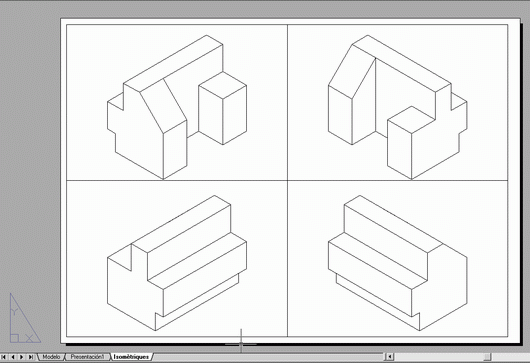

Creeu 4 finestres i disposeu les vistes com a la Figura 8.


Imatge

Figura 8

Pràctica
Cliqueu amb el botó dret del ratolí damunt en nom Presentación1 o Isomètriques. En el menú de la Figura 9 trieu l'opció Nueva presentación.

Imatge

Figura 9

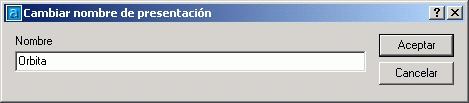

Escolliu com a nom de la nova presentació: Orbita.


Imatge

Figura 10

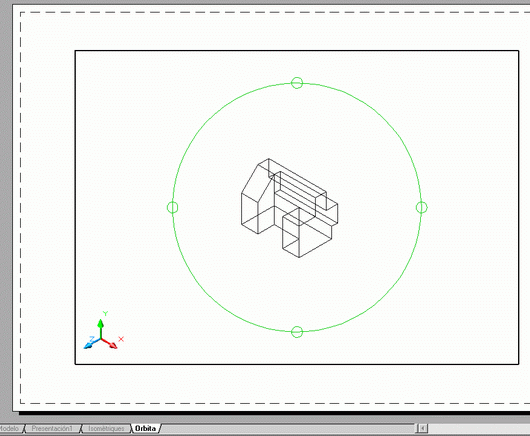

Creeu 1 finestra i utilitzeu l'ordre Orbita per a generar una perspectiva isomètrica com a la Figura 10.


Imatge

Figura 10

Deseu aquest arxiu a la carpeta "Pràctiques" amb el nom m5_pr04b.dwg.

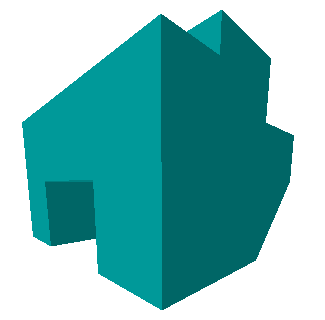

Modifiqueu la perspectiva anterior i convertiu-la en cònica per aconseguir la vista de la Figura 11. Utilitzeu els models d'ombrejat de manera que obtingueu una representació com la inferior.


Imatge

Figura 11

Atenció !

Fixeu-vos que amb la utilització de presentacions el dibuix queda ordenat i és entenedor, especialment en el cas de treball en equips multidisciplinars. I alhora permet deixar l'espai model amb un nombre mínim de finestres i un màxim de menús desplegables activats, la qual cosa millora el rendiment del treball personal.


Deseu aquest arxiu a la carpeta "Pràctiques" amb el nom m5_pr04c.dwg.


Arxiu de vistes (opcional)

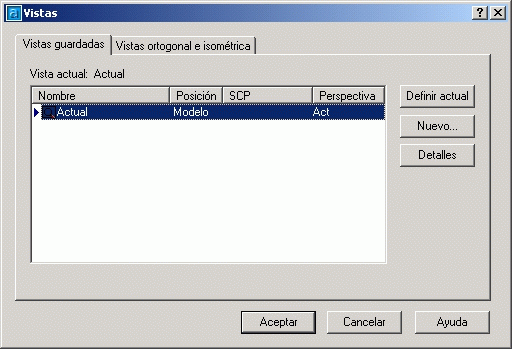

Podeu crear un llistat amb les vistes més importants per definir el vostre projecte mitjançant l'ordre Imatge Abrir una vista guardada, la qual obre el quadre de diàleg de la Figura 12.


Imatge

Figura 12


Si cliqueu Nuevo s'obre el quadre de diàleg de la Figura 13. En aquest quadre de diàleg podeu definir el nom de la vista, el contingut i l'SCP que s'estudiarà en la pràctica següent.



Imatge

Figura 13

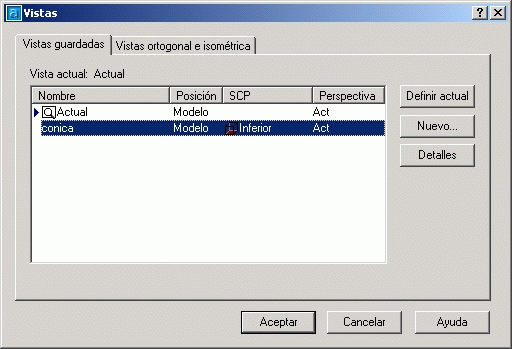

Una vegada creada aquesta vista, la podreu consultar i activar des del mateix comandament mitjançant Definir actual.



Imatge

Figura 14

Pràctica

Creeu les vistes guardades adients, segons el vostre criteri, per a realitzar una presentació d'aquest objecte i fer-la entenedora a una persona aliena sense necessitat de consultar ni l'espai model ni els espais papers.


Deseu aquest arxiu a la carpeta "Pràctiques" amb el nom m5_pr04d.dwg.
