Aquesta pràctica té com a objectiu mostrar el funcionament de l'ordre Revolución i practicar-la.

  Revolució

L'ordre Revolución permet crear sòlids a partir d'objectes bidimensionals com regions, polilínies i splines tancats, cercles, el·lipses, polígons, rectangles i volanderes, tot extrudint-los per revolució al voltant d'un eix i amb una angle determinat.

  Revolució utilitzant els eixos universals

Obriu un document de característiques habituals i dibuixeu una polilínia com la següent i amb origen a la coordenada 40,0:

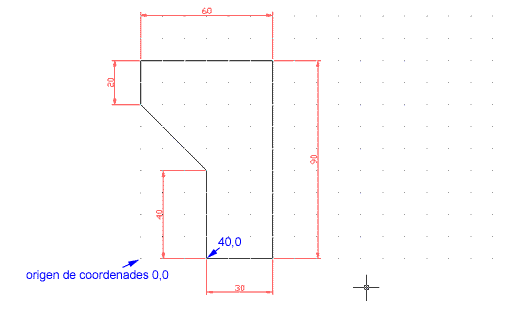

Figura 1. Polilínia tancada amb origen a la coordenada 40,0 molt a l'origen de coordenades universal 0,0 i amb dos dels seus costats coincidents amb l'eix d'abscisses i d'ordenades



L'ordre Revolución pot ser executada de tres maneres:

  • Prement el botó Revolución de la barra d'eines Sólidos.
  • Menú Dibujo|Sólidos|Revolución.
  • Escrivint revolucion a la barra de comandaments i prement la tecla Retorn.
  1. Executeu l'ordre de la manera més còmoda.
  2. El programa us demana Designe objetos:. Seleccioneu la polilínia i premeu la tecla de Retorn.
  3. El programa us demana Precise punto inicial de eje de revolución o defina eje mediante [Objeto/Abcisas/oRdenadas]:; escriviu la lletra a i premeu la tecla de Retorn.
  4. Per últim, el programa us demana Precise ángulo de revolución <360>; premeu la tecla de Retorn per acceptar una revolució completa, de 360º sobre l'eix d'abscisses.

Observeu el resultat des del punt de vista isomètric SO amb un ombrejat Gouraud:

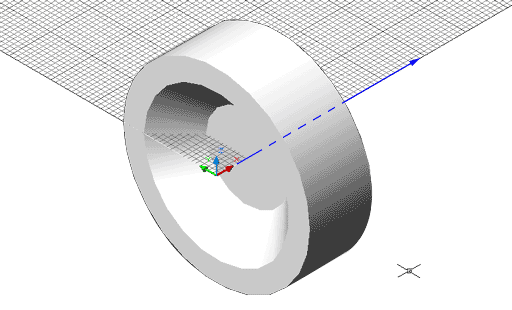

Figura 2. Polilínia revolucionada 360º sobre l'eix d'abscisses vista des de la vista isomètrica SO amb ombrejat Gouraud



Desfeu el pas anterior amb Control + Z i observeu què passa si revolucioneu la polilínia sobre l'eix d'ordenades; el sòlid resultant és completament diferent.

  1. Executeu l'ordre Revolución.
  2. A Designe objetos: seleccioneu la polilínia i premeu la tecla de Retorn.
  3. A Precise punto inicial de eje de revolución o defina eje mediante [Objeto/Abcisas/oRdenadas]: escriviu la lletra r i premeu la tecla de Retorn.
  4. Per últim, a Precise ángulo de revolución <360> escriviu 180 i premeu la tecla de Retorn per acceptar mitja revolució en sentit antihorari sobre l'eix d'ordenades.

El resultat és aquest:

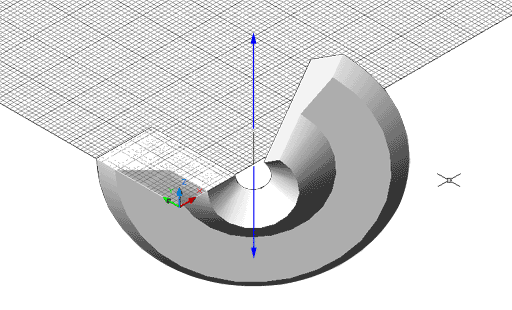

Figura 3. Polilínia revolucionada 180º en sentit antihorari sobre l'eix d'ordenades, vista des de la vista isomètrica SO amb ombrejat Gouraud

Revolució utilitzant un objecte extern

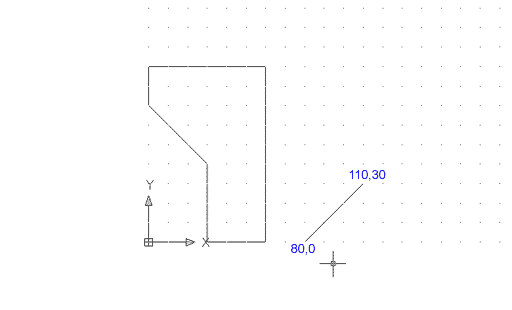

Desfeu la revolució anterior i dibuixeu una línia que vagi de la coordenada absoluta 80,0 a 110,30 tal com mostra la imatge següent:



Figura 4



Ara revolucionareu la polilínia sobre aquesta nova línia, és a dir, utilitzant-la com a eix de revolució:

  1. Executeu l'ordre Revolución.
  2. A Designe objetos: seleccioneu la polilínia i premeu la tecla de Retorn.
  3. A Precise punto inicial de eje de revolución o defina eje mediante [Objeto/Abcisas/oRdenadas]: escriviu la lletra o i premeu la tecla de Retorn.
  4. A Designe un objeto: seleccioneu la línia que heu dibuixat.
  5. Per últim, a Precise ángulo de revolución <360> escriviu -235 i premeu la tecla de Retorn.

El resultat és aquest des de la vista isomètrica SO amb ombrejat Gouraud:

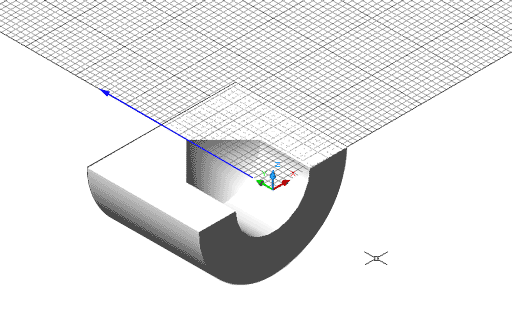

Figura 5. Polilínia revolucionada 235º en sentit horari sobre l'eix que determina la línia, vist des de la vista isomètrica SO amb ombrejat Gouraud

Atenció !

Perquè la revolució prenent com a referència un objecte es pugui dur a terme, és fonamental que l'eix indicat per l'objecte no s'intersequi amb la polilínia o regió que es vol revolucionar; si es dóna el cas, el programa us indicarà la impossibilitat de revolució.

Això és igualment vàlid quan l'eix és determinat per coordenades, com en el cas següent.

Revolució determinant l'eix


Desfeu la revolució anterior i esborreu la línia. Ara executareu la revolució tot determinant l'eix de revolució per coordenades.

  1. Executeu l'ordre Revolución.
  2. A Designe objetos: seleccioneu la polilínia i premeu la tecla de Retorn.
  3. A Precise punto inicial de eje de revolución o defina eje mediante [Objeto/Abcisas/oRdenadas]: escriviu la coordenada 0,100 i premeu la tecla de Retorn.
  4. A Precise punto final del eje: escriviu, per exemple, @10<45 i premeu la tecla de Retorn -en realitat, la distància (10) podria ser qualsevol altra; el que ara importa és que és un punt sobre un eix de 45º respecte a 0º.
  5. Per últim, a Precise ángulo de revolución <360> escriviu 250 i premeu la tecla de Retorn.

El resultat és aquest:

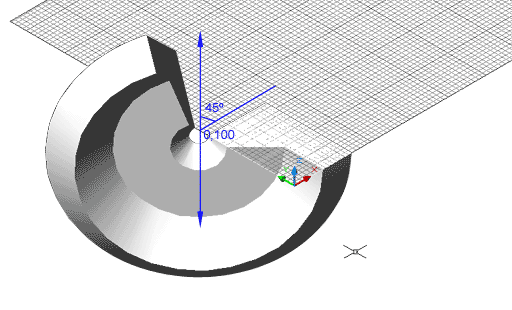

Figura 6. Polilínia revolucionada 250º en sentit antihorari sobre l'eix determinat per coordenades, vist des de la vista isomètrica SO amb ombrejat Gouraud


  Tanqueu el document i sortiu del programa.
