L'objectiu d'aquesta pràctica és aprendre a renderitzar una escena, tot alleugerint el temps de representació, i a desar i imprimir el resultat d'una visualització realista (rendering).


  Visualització realista

Pràctica
Obriu l'arxiu m8_p8_01.zip. Descomprimiu-lo i obriu el dibuix m8_p8_01.dwg. Es tracta d'un dibuix semblant al que heu usat a la pràctica anterior.

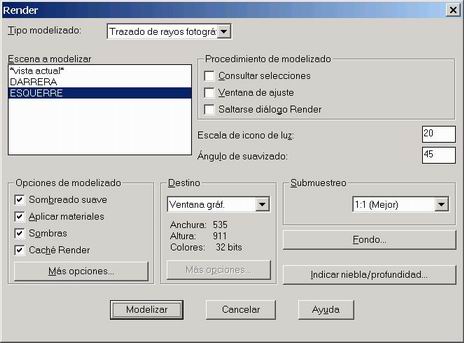

  Aneu amb Render a modelitzar com ja sabeu fer. Us sortirà el quadre de diàleg Render de la Figura 1.



Figura 1



Tipo de modelizado:

Ja n'hem parlat en pràctiques anteriors: Normal, Fotorrealístico i Trazado de rayos fotográfico.


  Escena a modelizar:

  Es pot apreciar que en aquest dibuix hi ha dues escenes: Darrera i Esquerra. Ja heu estudiat a la pràctica anterior com fer-les i usar-les.

  Opciones de modelizado:

  Disposa de les següents opcions:



Sombreado suave: suavitza les arestes entre les cares dels polígons, produint un ombrejat suau. Creeu un nou dibuix i feu-hi els objectes que hi veieu a les figures inferiors. Representeu-la amb l'opció Sombreado suave desactivat i obtindreu l'aspecte de la Figura 2. A continuació activeu l'opció i torneu a representar i llavors es tindrà l'aspecte de la Figura 3.




Figura 2

Figura 3

Pràctica
Deseu el dibuix a la carpeta "Pràctiques" amb el nom m8_pr8a.dwg.



Aplicar materiales:
Quan aquesta opció està activada es mostren en pantalla els materials que s'han assignat als objectes tal com indica la Figura 4. En cas contrari la representació no mostra els materials tal com indica la Figura 5.




Figura 4

Figura 5

  Sombras:
Quan aquesta opció està activada es mostren en pantalla les ombres que produeixen les llums que tenen la propietat de projectar ombres, tal com indica la Figura 4. En cas contrari la representació no mostra les ombres tal com indica la Figura 6.



Figura 6



Caché Render:
Si està activada aquesta opció s'estalvien temps de renderitzat a l'hora de modelitzar sòlids.


  Más opciones:

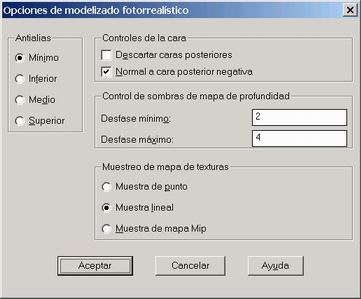

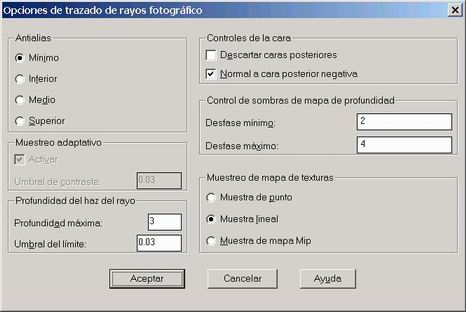

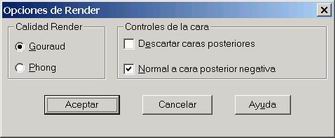

Si es clica sobre aquest botó apareix un quadre de diàleg diferent, depenent del tipus de modelitzat: Render (Figura 7), Fotorrealístico (Figura 8) i Trazado de rayos fotográfico (Figura 9).



Figura 7



Figura 8



Figura 9

  Opciones de Render:
Té dues opcions:
Gouraud (Figura 10) i Phong (Figura 11). La segona opció dóna millor resultats però més temps de procés. Tenen en comú que no poden representar ni ombres, ni materials ni els objectes de la biblioteca paisatgística. Proveu-ho.



Figura 10

Figura 11

  Opciones de modelado Fotorrealístico:
  Anti-aliasing: és un efecte de dentat de serra que es produeix a les línies diagonals. Hi ha diferents nivells de reducció des de Mínimo (Figura 12) a Superior (Figura 13). Quanta més reducció més temps de procés. Proveu-ho.



Figura 12

Figura 13

Pràctica El dentat de serra el podeu apreciar sobretot a la Figura 12 en l'aresta de la base inferior. Si compareu entre una opció i l'altra, notareu que la diferència no és espectacular i cal calibrar si val la pena usar l'opció Superior tenint en compte que el temps de representació és força més gran.

  Es recomana no incidir sobre la resta d'opcions donada la seva dubtosa eficàcia i que en la majoria de casos l'única cosa que provoca és un increment de procés.

  Procedimiento de modelizado

Pràctica En aquesta secció s'estableix com es comportarà el comandament Render. Hi ha tres opcions:

  Consultar selecciones:
Permet la modelització dels objectes que se seleccionen. L'AutoCAD us preguntarà quins objectes cal modelitzar abans de realitzar el renderitzat.

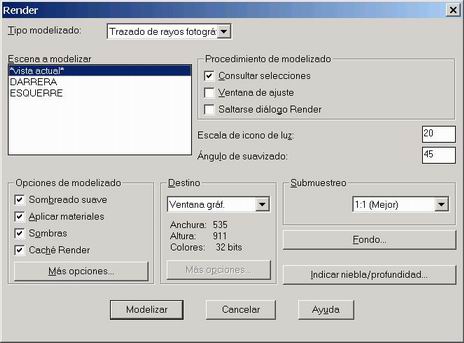

  Aplicareu aquesta opció amb el dibuix que teniu per fer aquesta pràctica. Representeu i us sortirà el quadre Render de la Figura 14. Fixeu-vos que té activa l'opció Consultar selecciones.



Figura 14



Cliqueu el botó Modelizar, l'AutoCAD ens diu:

Comando: _render Utilizando vista actual.
Escena seleccionada por defecto.
Designe objetos:


  Ara és quan haureu de seleccionar els objectes que veieu a la Figura 15 i obtindreu la modelització d'aquests objectes.



Figura 15

  Ventana de ajuste:
Es fa servir per modelitzar una porció de l'àrea de la pantalla.



Cliqueu el botó Modelizar, l'AutoCAD ens diu:

Comando: _render Ajuste la ventana para el modelizado:
Utilizando vista actual.
Escena seleccionada por defecto.
Actualizando la base de datos de geometría de Render...




Figura 16

Figura 17

  Quan l'AutoCAD demana Ajuste la ventana para el modelizado, cal que feu una selecció de finestra com indica la Figura 16. El resultat de la representació la teniu a la Figura 17.

  Saltarse diálogo de Render:
Genera el modelitzat de la vista actual sense visionar el quadre de diàleg de Render. Proveu-ho.

Pràctica Si voleu tornar a aquest quadre de diàleg caldrà que aneu al menú Ver/Render/Preferencias o clicar sobre la icona Preferencias de modelizado de la barra d'eines de Render i desactivar l'opció perquè quan es vulgui modelitzar torni a sortir el quadre de diàleg de Render.

  Escala de icono de luz:
Controla la grandària dels símbols de llum. Quan es vegin petits només cal que augmenteu el valor de l'escala i representeu. En regenerar amb Regen tindreu la icona de llum més gran.

  Destino

Pràctica Serveix per controlar el destí de la imatge modelitzada.

  Ventana gráfica:
  L'opció per defecte és Ventana gráfica, amb la qual el resultat es veu en pantalla. És l'opció que s'ha vingut usant fins ara.

  Ventana Render:
El resutat es mostra en l'anomenada Ventana de Render.



Figura 18
Poseu activa la Ventana de Render que actuarà amb la resolució que s'indica a sota.

  Representeu i obtindreu el resultat a la finestra de Render tal com s'indica a la Figura 19.



Figura 19

  Veieu que té una barra amb tres menús. Les opcions més usuals dels menús es troben incorporades en icones per a un ús més àgil.

  Archivo: és el primer menú que té les següents opcions:

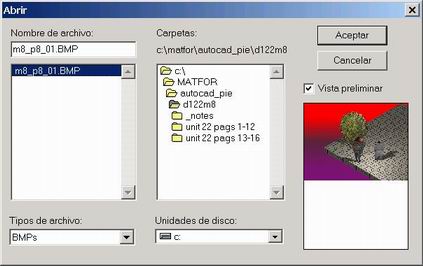

  Abrir: permet obrir fitxers d'imatge en format BMP. En clicar sobre aquesta opció s'obre la finestra Abrir de la Figura 20.



Figura 20
Pràctica Fixeu-vos que incorpora una finestra a la dreta, Vista preliminar, per visionar la imatge que escolliu.

  Guardar: serveix per emmagatzemar la imatge en format BMP.

Pràctica
Deseu la imatge de la representació corresponent a la Figura 19 a la vostra carpeta "Pràctiques" amb el nom m8_pr8b.bmp.

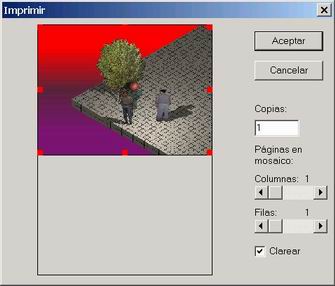

  Imprimir: imprimeix la imatge que hi ha a la finestra de Render. En seleccionar aquesta opció apareix el quadre de diàleg Imprimir (Figura 21). Es pot ajustar la ubicació i la grandària de la imatge en la pàgina i seleccionar el nombre de pàgines a imprimir. També es pot crear un mosaic de la imatge per imprimir-la en diverses pàgines.



Figura 21

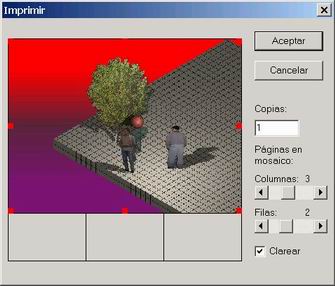

  En el cas de la Figura 21, la imatge sortiria impresa en una sola pàgina, mentre que a la Figura 22 sortiria impresa en sis pàgines. Això vol dir que es fa sis vegades més gran.



Figura 22

Pràctica Podeu comprendre fàcilment que una imatge treballada a una resolució petita, si s'amplia tant es "pixela" i el resultat final no seria gens bo. Si es vol ampliar la imatge caldrà treballar amb imatges de resolució més gran.



Opciones: en seleccionar aquesta opció s'obre el quadre de diàleg Opciones de la ventana Render.




Figura 23

  Tamaño en píxeles:
  640x480: estableix el nombre de píxels als d'una pantalla VGA estàndard.
  1024 x 768: estableix el nombre de píxels als d'una pantalla d'alta resolució.
  Tamaño de la ventana gráfica: estableix la grandària de la imatge a la grandària de la finestra gràfica en píxels.
  Usuario: permet a l'usuari definir una grandària amb un màxim de 4096 x 4096 píxels.


Horitzontal: determina la resolució horitzontal (en píxels). Només está disponible quan s'ha seleccionat Usuario.



Vertical: determina la resolució vertical (en píxels). Només está disponible quan s'ha seleccionat Usuario.


  Profundidad del color:
  Genera un modelitzat en format d'imatge de 8 o 24 bits.


8 bits: imatges amb un total de 256 colors.

  24 bits: imatges amb 16 milions de colors.

  Ajustar a la ventana:
  Atribueix una escala a la imatge de mapa de bits per ajustar la grandària de la finestra de visualització, mentre es manté la relació d'amplada i d'altura del model.

  Activeu aquesta opció i representeu una escena. El resultat ocupa el total de la finestra de render. Actua com un zoom extensió. Si desactiveu l'opció i representeu, el resultat ocupa la grandària real. Si activeu en aquest moment l'opció, la imatge es visualitzarà sencera. Proveu de fer-ho.

  Edición: Copiar: copia el contingut de la finestra al portapapers del Windows.

  Archivo:
La imatge que s'obté es transformarà en un arxiu d'imatge sense presentar el resultat en pantalla.

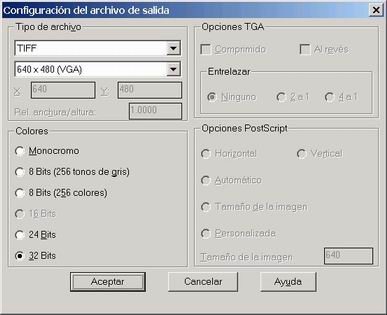

  Más opciones: seleccionant aquesta casella anireu al quadre Configuración de salida de archivo. Veieu la Figura 24.



Figura 24

  Els arxius de sortida són BMP, PCX, PostScript, TGA i TIFF. Per a cada una d'elles hi ha un quadre de configuració diferent.

  Submuestreo

Pràctica Redueix el temps de procés i la qualitat de la imatge modelitzant només una part dels píxels. El millor resultat s'obté quan la relació és 1:1.

  Fondo

Pràctica Aquesta opció accedeix a la mateixa que amb Fondo que ja s'ha estudiat en altres pràctiques.

  Indicar niebla/profundidad

Pràctica Aquesta opció accedeix a la mateixa que amb Niebla que ja s'ha estudiat en altres pràctiques.
