Introducció

En aquesta pràctica us presentem la possibilitat de variar el contingut de cel·les a partir de la modificació de gràfics que depenen d'elles i també amb l'ús d'unes barres de desplaçament que aprendreu a col·locar. Aquestes barres permetran fer modificacions del contingut de determinades cel·les d'una manera més còmoda i dinàmica. Us presentem:

• Gràfics controlats amb barres de desplaçament.

Per il·lustrar aquestes possibilitats del full de càlcul us presentem la situació següent:

Per unes obres de reforma d'una casa, una empresa A cobra 15 € en concepte de desplaçament i 20 € per hora de treball. En coneixem una altra B que cobra 30 € per desplaçament i 15 € per cada hora de feina.

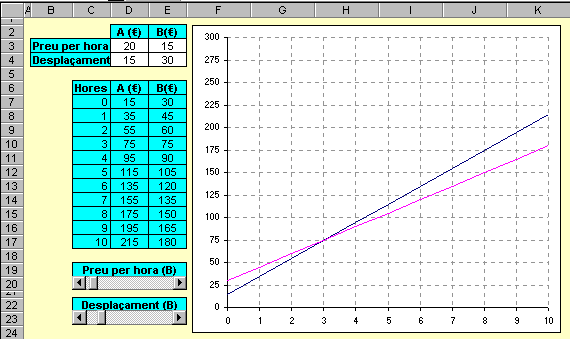

Amb aquestes dades podem elaborar un full de càlcul amb un gràfic associat que ens ajudi a comparar el que hauríem de pagar a cada empresa per fer la reforma de la casa:


En aquesta figura podeu observar que apareixen unes barres de desplaçament que són les que col·locareu al final de la pràctica i que permetran canviar el contingut de les cel·les E3 i E4. Pensem que l'observació immediata de la dependència entre característiques d'un gràfic i els paràmetres de què depèn pot ser molt útil per a la seva comprensió.

Si en algun moment d'aquesta i d'altres pràctiques la part operativa del full de càlcul sobrepassa la vostra pantalla, degut a una configuració diferent d'aquesta, podeu millorar la visió seleccionant el percentatge de zoom que trobareu a la part superior dreta de la barra d'eines.


Construcció del full de càlcul i del gràfic

• Creeu un llibre de treball nou. Deseu-lo amb el nom de MODUL6.
• Anomeneu el primer full del llibre MODUL6 amb el nom de "Obres".
• Entreu els rètols, en negreta, i les dades numèriques dels rangs B3:B4, D2:E4, C6:E6 i C7:C17. En aquest últim rang apareix una successió de nombres que segur que ja sabreu entrar de manera automàtica.
• Modifiqueu l'amplada de les columnes de l'A a l'E, segons com es veu a la figura.
• Modifiqueu l'altura de les files 1 i 21.
• Entreu la fórmula =D$3*$C7+D$4 en la cel·la D7 i copieu-la sobre la resta del rang D7:D17. Aquesta fórmula calcula el cost per a cada empresa i hores de treball.
• Doneu-li el format numèric d'agrupat per milers i sense decimals.
• Construïu el gràfic associat de la manera habitual, tenint en compte els detalls següents:
• El rang seleccionat ha de ser C7:E17.
• El tipus de gràfic ha de ser XY(Dispersión), i el suptipus segon de la tercera fila.
• Cal activar les línies de divisió principals dels dos eixos (tercer pas de l'assistent per a gràfics).
• No s'han d'incloure ni la llegenda ni títols per als eixos.
• Amb l'Área de trazado seleccionada, cal accedir a Formato de área de trazado del seu menú (botó dret del ratolí) per esborrar les vores i el color del seu interior.
• Amb una de les línies de divisió verticals seleccionada, cal accedir al menú associat (botó dret del ratolí) i seleccionar l'opció Formato de líneas de división. A continuació podeu triar l'estil de la línia i el color. El mateix s'ha de fer amb les línies horitzontals.
• Amb l'eix horitzontal seleccionat cal accedir al menú associat (botó dret del ratolí) i seleccionar l'opció Formato de ejes i després la fitxa Escala. A continuació s'ha de fixar com a valor mínim 0, com a màxim 10 i com a unitat principal 1. La font per als nombres ha de ser 8. Cal repetir la mateixa acció anterior per a l'eix vertical amb els valors fixats d'un mínim de 0, un màxim de 300 i una unitat principal de 25.

Canvi numèric a partir de la modificació del gràfic

En aquest apartat, fent servir el ratolí, modificareu la gràfica d'una de les rectes i automàticament es modificaran els continguts de les cel·les associades. En concret volem modificar la recta blava (de l'empresa A) per tal que les dues rectes es tallin en el punt corresponent a les 6 hores de feina. Això significa que per aquest temps, el cost de les dues empreses serà igual. En definitiva, ens preguntem quant hauria de cobrar l'empresa A per cada hora per tal que en 6 hores de feina cobrés el mateix que l'empresa B.

• Feu clic dues vegades seguides sobre la recta amb més pendent, que és la corresponent a l'empresa A, fins que quedi marcada per uns punts quadriculats.
• Col·loqueu el cursor sobre el punt d'aquesta recta corresponent a les 6 hores i premeu el botó esquerre del ratolí. El cursor s'haurà convertit en una creu amb els extrems amb forma de fletxes.
• Sense deixar de prémer el botó esquerre del ratolí, moveu el cursor cap a la part inferior del gràfic fins arribar a l'altra recta. Mentre l'aneu movent, en una finestreta aniran apareixent els diferents valors corresponents a l'eix vertical (euros). En arribar a la recta inferior, el valor visible hauria de ser 120, que és el que cobraria l'empresa B per 6 hores de feina (mireu el contingut de la cel·la E13). Si no ho és exactament no passa res perquè a continuació es pot rectificar.
• Deixeu anar el botó esquerre del ratolí i apareixerà en pantalla una finestra anomenada Buscar objetivo. En l'apartat Definir la celda hi trobareu el rètol D13, que és la cel·la del cost de l'empresa A per 6 hores de treball. Aquest és el valor que estem modificant en moure el cursor sobre el gràfic. En l'apartat con el valor hi hauria d'haver el número 120, que és el que cobraria l'empresa B per 6 hores de feina (mireu el contingut de la cel·la E13). Si no surt aquest valor, l'introduïu vosaltres directament. En l'apartat para cambiar la celda heu d'entrar quina cel·la voleu que es modifiqui automàticament per tal que el contingut de D13 sigui 120. Aquest valor es calcula a partir dels continguts de les cel·les D3 (preu per hora) i D4 (desplaçament). Podem triar, doncs, qualsevol d'aquestes dues cel·les, tot i que segons la pregunta que ens hem fet abans, trieu D3, ja que volem esbrinar el preu per hora corresponent al cost desitjat. Entreu, doncs, D3 en aquest apartat, directament o per direccionament de cursor. Premeu Aceptar per confirmar les dades entrades.
• A continuació sortirà en pantalla una finestra que ens comunica que ha trobat la solució. Premeu Aceptar.
• Observeu que la gràfica de la recta s'ha modificat i ara les dues rectes es tallen, així com volíem, a l'alçada de les 6 hores. A més, a la cel·la D3 trobeu el valor 18, que és el preu per hora necessari de l'empresa A per tal que en 6 hores el cost de les dues empreses sigui el mateix (fixeu-vos amb la coincidència entre les cel·les D13 i E13). Com és natural, els continguts de les cel·les del rang D7:D17 s'han modificat.
• Torneu a entrar el valor inicial (20) a la cel·la D3 i feu una nova modificació de la gràfica de la mateixa recta per tal que el cost de 6 hores de feina sigui 155 €, però triant la cel·la D4 (preu del desplaçament) com la cel·la que cal modificar.
• Torneu als valors inicials i feu el mateix canviant ara la gràfica de la recta corresponent a l'empresa B. Fixeu-vos que ara les cel·les que s'han de modificar són les E3 i E4.
• És interessant d'observar per a quins canvis les noves rectes són paral·leles a les anteriors i en quins casos tallen l'eix vertical en el mateix punt.

En aquest apartat introduireu en el full de càlcul unes barres de desplaçament que us permetran modificar d'una manera més dinàmica el contingut de les cel·les E3 i E4, corresponents a l'empresa B. De manera anàloga es pot fer també per a l'altra empresa.

• Accediu al menú Ver i trieu l'opció Barras de herramientas. Trieu, a continuació, l'apartat Formularios i premeu Aceptar. Us haurà aparegut en pantalla la barra d'eines que necessiteu per dibuixar les barres de desplaçament i d'altres elements similars.
nnn





• Seleccioneu d'aquesta barra l'eina  , que correspon a la barra de desplaçament. El cursor s'haurà convertit en una creu.
• Seleccioneu la zona del full de càlcul on voleu que quedi situada la barra de desplaçament (rang C20:E20, aproximadament).
• Amb el cursor a sobre de la barra ja dibuixada, premeu el botó dret del ratolí i trieu l'opció Formato de control... del menú que ha sortit.
• A la fitxa Control entreu 12 com a valor mínim, 75 com a màxim, amb un increment igual a 1. La cel·la vinculada ha de ser E3. A partir d'aquests valors es faran els canvis del contingut de la cel·la E3. Premeu Aceptar. Feu clic a una altra cel·la del full i la barra ja està disponible. Tanqueu la finestra Formularios per poder veure millor el gràfic.
• Feu córrer el botó de la barra de desplaçament creada i observeu com es modifica el contingut de la cel·la E3 (preu per hora de l'empresa B), i com a conseqüència, com canvien els continguts de les cel·les del rang E7:E17 i la inclinació (el pendent) de la recta corresponent.
• Premeu el botó dret del ratolí amb el cursor sobre la barra creada i trieu l'opció Copiar. Col·loqueu el cursor sobre la cel·la C23, premeu el botó dret del ratolí i trieu Pegar. Ja teniu una nova barra de desplaçament dibuixada.
• Fixeu, per aquesta barra, un valor mínim de 15, un màxim de 120, i vinculant la cel·la E4. Aquesta barra servirà per veure els efectes gràfics que es produeixen en canviar el preu del desplaçament (cel·la E4). Proveu-la.
• Desactiveu la visió de quadrícula.
• Doneu un fons groc clar i una vora negra al rang A1:K24.
• Introduïu la quadrícula i els colors pertinents als rangs B2:E4 , C6:E17, C19:E19 i C22:E22.
• Aneu fent canvis amb les dues barres creades i observeu els efectes produïts.
• Deseu el full.

Segurament ja haureu observat que fent córrer el botons de les barres de desplaçament, el gràfic corresponent no s'actualitza fins que heu deixat de prémer el botó del ratolí. Aquesta versió d'Excel disposa d'una altra barra d'eines que evita aquest efecte de retard.

• Col·loqueu el cursor a sobre de la barra de desplaçament corresponent al preu per hora i premeu el botó dret del ratolí. Trieu l'opció Cortar. Feu el mateix amb l'altra barra. D'aquesta manera heu esborrat les barres dissenyades en l'apartat anterior.
• Accediu un altre cop al menú Ver i trieu l'opció Barras de herramientas. Trieu l'apartat Cuadro de controles i premeu Aceptar. Us haurà aparegut en pantalla una barra d'eines diferent a la de l'apartat anterior.
nnn





• Seleccioneu d'aquesta barra l'eina  , que correspon a la barra de desplaçament. El cursor s'haurà convertit en una creu.
• Seleccioneu la zona del full de càlcul on voleu que quedi situada aquesta barra de desplaçament (rang C20:E20, aproximadament).
• Amb el cursor a sobre de la barra ja dibuixada, premeu el botó dret del ratolí i trieu l'opció Propiedades del menú que ha sortit.
• A continuació apareix una finestra per fixar les propietats d'aquesta barra de desplaçament. Assegureu-vos que a la part superior de la finestra apareix el rètol ScrollBar1 ScrollBar. Si en el procés de creació aquest rètol desapareix, el podeu recuperar prement el botó que té a la seva dreta. Cal que entreu en l'apartat LinkedCell el nom de la cel·la associada a la variació de la barra. En aquest cas és E3.

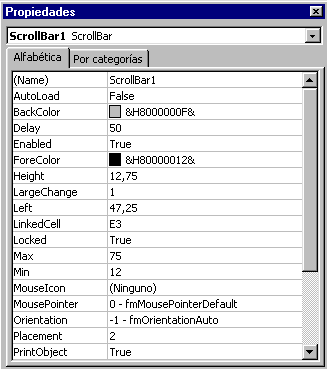

• Entreu en l'apartat Max el número 75 i en l'apartat Min 12. Aquests són els valors màxim i mínim que pot agafar la cel·la E3. La finestra Propiedades haurà quedat així:
nnn





• Tanqueu la finestra Propiedades.
• De la barra d'eines Cuadro de controles premeu el botó  per desactivar el mode disseny i poder provar la barra de desplaçament que heu fet. No tanqueu encara el Cuadro de controles.
• Desplaceu el botó de la barra de desplaçament creada i observeu com varien els continguts de les cel·les E3 i les del rang E8:E17. Observeu, sobretot, com varia la inclinació de la recta simultàniament al moviment del botó.
• A continuació creareu l'altra barra de desplaçament. Premeu el botó  del Cuadro de controles per activar un altre cop el mode disseny.
• Premeu el botó dret del ratolí amb el cursor sobre la barra creada i trieu l'opció Copiar. Col·loqueu el cursor sobre la cel·la C23, premeu el botó dret del ratolí i trieu Pegar. Ja teniu una nova barra de desplaçament dibuixada.
• Amb el cursor a sobre d'aquesta nova barra, premeu el botó dret del ratolí i trieu l'opció Propiedades.
• Cal que ara entreu els valors corresponents a aquesta segona barra, que són:

LinkedCell	E4
Max	120
Min	15

• Tanqueu la finestra Propiedades.
• De la barra d'eines Cuadro de controles premeu un altre cop el botó per desactivar el mode disseny. Ara ja podeu tancar la finestra Cuadro de controles, però sempre després d'haver desactivat el mode disseny per poder fer servir la barra creada.
• Desplaceu el botó d'aquesta barra de desplaçament i observeu el que passa.
• Deseu el full.
