Exercicis
Exercicis



L'objectiu d'aquesta pràctica és començar a dibuixar amb l'AutoCAD 2002, utilitzant les eines Línea i Borrar, i les principals ajudes al dibuix.


Primers dibuixos amb l'AutoCAD

Obrir un document amb l'AutoCAD 2002


Per començar aquesta pràctica, obriu el document m1_pr2.dwg de la carpeta Practiques. Per fer-ho, seguiu els passos següents:

  1. Executeu el programa.
  2. A la finestra Actualidad de AutoCAD 2002, busqueu la pestanya Abrir dibujos.
  3. Busqueu el vostre document, bé amb un dels historials possibles -per data, per nom, per ubicació-, o bé prement el vincle Examinar..., que us remetrà a la finestra Seleccionar archivo on podreu trobar el vostre document en la seva ubicació original. En aquest cas, podreu veure una miniatura del contingut del document abans d'obir-lo amb el botó Abrir.

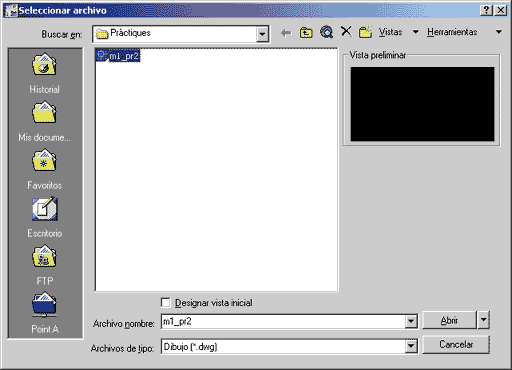

Figura 1. Finestra Seleccionar archivo, per obrir documents de l'AutoCAD 2002. S'hi accedeix des del vincle Examinar... de la paleta Abrir dibujo de la finestra Actualidad de AutoCAD 2002, o bé des del menú Archivo|Abrir

El dibuix amb l'AutoCAD 2002


El dibuix amb l'AutoCAD 2002 es fonamenta en una concepció vectorial de l'espai. És a dir, quan dibuixeu amb el programa, allò més important és que doneu correctament les coordenades dels punts amb els quals ha d'operar el programa per fer, per exemple, una línia. Els punts que us demanarà el programa dependran de l'ordre que vosaltres li demaneu que executi.

Hi ha tres maneres d'introduir coordenades en el programa i, per tant, tres maneres de dibuixar:

  • Clic directe, és a dir, fent clic sobre un punt qualsevol i determinar així una coordenada.
  • Seguir els punts que ens pugui determinar una ajuda al dibuix.
  • Donar al programa coordenades escrites a través de la barra de comandaments.

Abans de començar aquesta pràctica, i per evitar problemes de comprensió, premeu la tecla de funció F3; a la barra de comandaments ha d'aparèixer el missatge següent: Comando: <RObjeto desactivado>. D'aquesta manera, les referències a objectes permanents estaran desactivades; més endavant s'explicarà què són i quin és el seu ús.


Dibuixar línies de clic directe amb l'AutoCAD 2002


L'ordre de dibuix Línea permet dibuixar segments de línia recta. Només necessita dues coordenades per poder ser realitzada: un primer punt o punt d'origen, i un segon punt o punt final de la línia.

Podeu demanar al programa l'execució d'una línia de tres maneres diferents:

  • Fent clic al botó corresponent a l'ordre Línea de la barra d'eines Dibujo .
  • Menú Dibujo|Línea.
  • Mitjançant la barra de comandaments: escriviu amb el teclat la paraula linea i premeu la tecla de Retorn.

Un cop executada l'ordre Línea, la barra de comandaments us demana el següent: Precise primer punto:

Col·loqueu el punter -que ara té aspecte de creu- sobre un punt qualsevol de l'àrea de dibuix, i feu-hi clic amb el botó esquerre del ratolí. Heu introduït la primera coordenada per dibuixar el segment de línia recta.

Ara la barra de comandaments us demana Precise el punto siguiente o [desHacer]:

Si moveu el punter cap a un altre punt de l'àrea de dibuix, veureu que un segment de línia recta elàstic us segueix. Per determinar el segon punt, torneu a fer clic amb el botó esquerre del ratolí.

La barra de comandaments us demanarà indefinidament que determineu el punt següent. A partir de la tercera vegada que repetiu l'operació, la barra de comandaments us indicarà Precise punto siguiente o [Cerrar/desHacer].

Podeu repetir l'acció tantes vegades com vulgueu.

Hi ha tres maneres de finalitzar l'acció de dibuixar segments de línia recta:

  • Prémer la tecla Esc per interrompre l'ordre. A la barra de comandaments apareixerà el missatge Comando: *Cancelar*
  • Prémer la tecla de Retorn després de fixar un punt.
  • Prémer la lletra c i la tecla de Retorn, opció Cerrar, i dibuixar així un segment de línia recta que tanqui el contorn des de l'últim fins al primer punt determinat.

Enmig del procés de dibuixar segments de línia recta, podeu determinar l'opció desHacer teclejant la lletra h i prement la tecla de Retorn per desfer l'últim segment de línia dibuixat.



A la barra de comandaments de l'AutoCAD trobareu freqüentment una sèrie d'opcions entre claudàtors, per exemple[Cerrar/desHacer]. Aquestes opcions es poden aplicar teclejant a la barra de comandaments la lletra majúscula de la paraula que correspon a l'ordre que voleu executar. Per exemple, si esteu dibuixant una línia i voleu tancar-la en un moment donat, quan se us demani Precise punto siguiente o [Cerrar/desHacer] escriviu c i premeu la tecla de Retorn.

En aquest cas, dibuixeu un conjunt de segments més o menys semblant al que mostra la imatge següent, i no tanqueu el contorn.

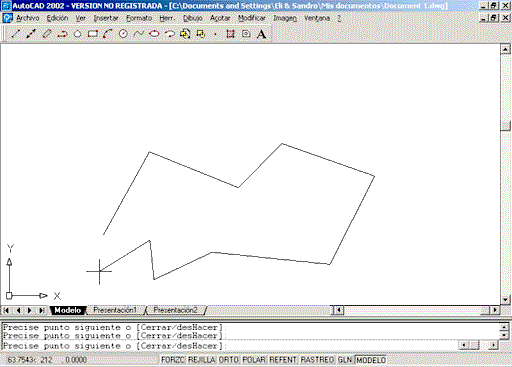

Figura 2. Línies de clic directe amb l'eina Línea. Fixeu els punts fent clic amb el botó esquerre del ratolí

Esborrar elements dibuixats amb l'AutoCAD 2002


A continuació, esborreu les línies que heu fet anteriorment.

Per esborrar línies o qualsevol altre element dibuixat amb l'AutoCAD 2002 heu d'executar l'ordre Borrar. Podeu fer-ho de tres maneres:

  • Fent clic al botó corresponent a l'ordre Borrar de la barra d'eines Modificar .
  • Activant el menú Modificar|Borrar.
  • Escrivint la paraula borra a la barra de comandaments i prement la tecla de Retorn.

Per esborrar elements dibuixats, seguiu els passos següents:

  1. Executeu l'ordre Borrar; un cop fet, la barra de comandament us demanarà Designe objetos:
  2. Feu clic amb el punter i el botó esquerre del ratolí sobre de tots els elements que vulgueu esborrar. Sabreu si els heu seleccionat perquè les seves línies es tornaran discontínues, i perquè la barra de comandaments us indicarà el nombre total d'objectes seleccionats: Designe objetos: 1 encontrados, 5 total.
  3. Un cop seleccionats tots els elements que s'han d'esborrar, premeu la tecla de Retorn.

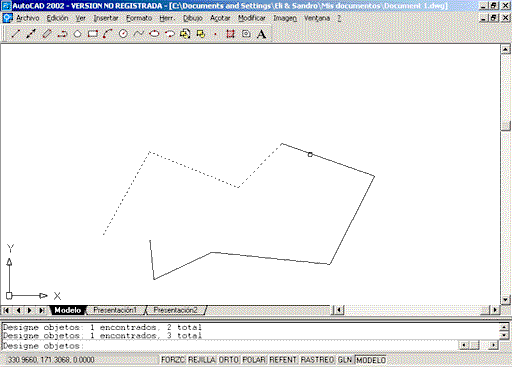

Figura 3. Eina Borrar. Seleccioneu els elements que s'han d'esborrar d'un en un, i premeu la tecla de retorn per eliminar-los


També podeu esborrar elements sense recórrer a l'eina Borrar, tot fent servir la tecla de supressió -Supr. Per fer servir aquest sistema, més còmode i ràpid que l'anterior, feu el següent:

  1. Assegureu-vos de no estar executant cap ordre. Si no n'esteu segurs, premeu la tecla d'escapada -Esc.
  2. Feu clic amb el punter sobre els elements que voleu esborrar -com en el cas anterior, es tornaran discontinus, tot i que ara també presentaran uns petits quadrats blaus en els seus extrems i punts mitjos.
  3. Premeu la tecla de supressió -Supr- per esborrar els elements seleccionats.

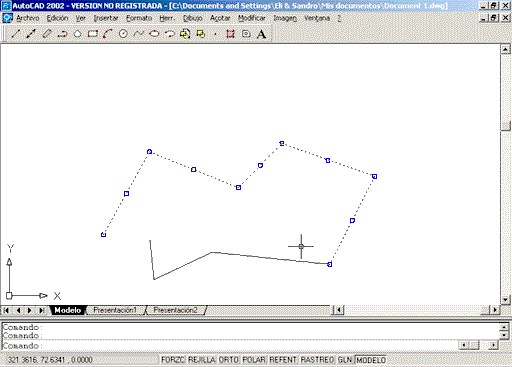

Figura 4. Selecció directa d'elements amb el punter. Un cop seleccionats, aquests elements poden ser esborrats prement la tecla de supressió (Supr)

Dibuixar amb ajudes al dibuix amb l'AutoCAD 2002


Un programa com l'AutoCAD 2002 preveu la utililització de coordenades per dibuixar amb precisió.

No obstant, a continuació veureu tres ajudes al dibuix que us permetran treballar amb clic directe sense perdre velocitat i guanyant en precisió.


Dibuixar línies de clic directe amb l'ajuda ORTO


L'ajuda al dibuix més elemental és Orto (Ortogonal). La seva funció consisteix a restringir les possibilitats de dibuix d'una línia o qualsevol altra ordre que impliqui una direcció lineal, a les direccions paral·leles als eixos X i Y de la icona que hi ha a la part inferior esquerra de l'espai de dibuix.

Podeu activar la funció Orto fent clic am el botó esquerre del ratolí a sobre del botó ORTO de la barra d'estat, o bé prement la tecla de funció F8. En tots dos casos, a la barra de comandament apareixerà Comando: <Orto activado>. Per descativar ORTO, feu exactament el mateix, i apareixerà Comando: <Orto desactivado>.

Comproveu-ho:

  1. Activeu ORTO prement la tecla de funció F8.
  2. Escriviu linea a la barra de comandaments i premeu la tecla de Retorn.
  3. Indiqueu un punt qualsevol com a primer punt, i moveu el punter cap a un segon punt qualsevol. Veureu que el segment elàstic que us segueix només pot ser o totalment vertical, o totalment horitzontal.
  4. Indiqueu un segon punt. La línia resultant o és completament vertical o és completament horitzontal.
  5. Repetiu la operació diverses vegades per obtenir una figura com la que mostra la imatge següent:

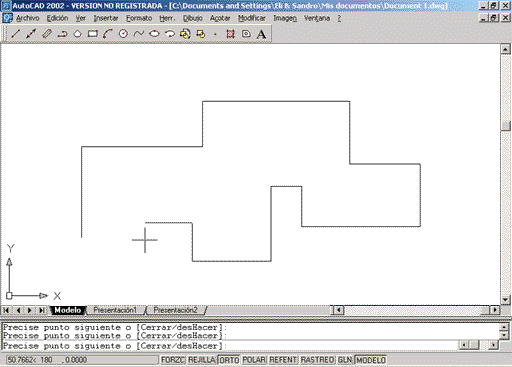

Figura 5. Dibuix "a mà alçada" amb la funció ORTO activada. Totes les línies són paral·leles a l'eix X o bé a l'eix Y de la icona de la part inferior esquerra de l'espai de dibuix, anomenada icona SCP

Podeu activar o desactivar la funció d'ajuda Orto en qualsevol moment, fins i tot en plena operació de dibuix de línies. Per fer-ho, només haureu de prémer F8 o fer clic al botó ORTO de la barra d'estat.

Dibuixar línies de clic directe amb les ajudes FORZC i REJILLA


Podeu dibuixar amb les ajudes Resolución i Rejilla, que s'activen o es desactiven amb les tecles de funció F9 i F7 respectivament, o fent clic als botons FORZC i REJILLA.

  • L'ajuda Resolución activa una reixeta invisible que obliga el punter a moure's en un determinat interval, tot saltant d'un determinat punt a un altre. Si activeu FORZC i moveu el punter per l'àrea de dibuix, veureu com el moviment d'aquest és com a cops, amb petits salts. Si us fixeu en les coordenades que apareixen a l'extrem esquerre de la barra d'estat, veureu que les dues primeres xifres són sempre nombres múltiples de 10.

    Per defecte, l'ajuda FORZC obliga el punter a moure's sobre punts múltiples de 10, tant en paral·lel a l'eix X com Y.

  • L'ajuda Rejilla activa una reixeta visible que, tot i que no condiciona el moviment del punter, ens permet tenir una referència visual de la mida del dibuix i de la mida total de l'espai de dibuix; recordeu que l'espai de dibuix actual té 420 x 297 unitats de dibuix.

    L'espai entre els punts de la reixeta és, per defecte, de 10 unitats de dibuix, tant en sentit horitzontal com en vertical.

    Les ajudes Resolución i Rejilla són totalment independents; podeu tenir una de les dues activada i l'altra tancada, tot i que sovint s'utilitzen simultàniament.

Comproveu-ho:

  1. Activeu FORZC i REJILLA.
  2. Escriviu linea a la barra de comandaments i premeu la tecla de Retorn.
  3. Indiqueu un punt qualsevol com a primer punt, i moveu el punter cap a un segon punt qualsevol. Veureu com el vostre moviment està restringit cap a una coordenada múltiple de 10 tant en sentit horitzontal com en vertical.
  4. Indiqueu un segon punt. La línia resultant va des del primer punt indicat cap al segon, que necessàriament correspon a una coordenada múltiple de 10.
  5. Repetiu l'operació diverses vegades, fins a obtenir una figura similar a la que es mostra a continuació:

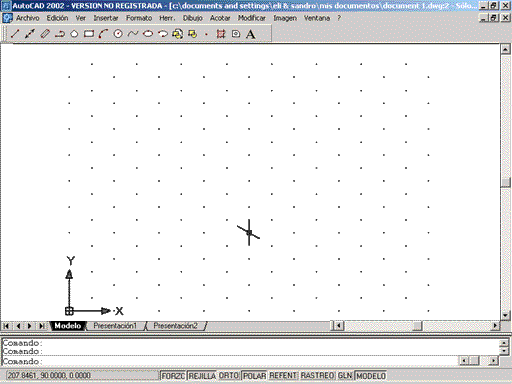

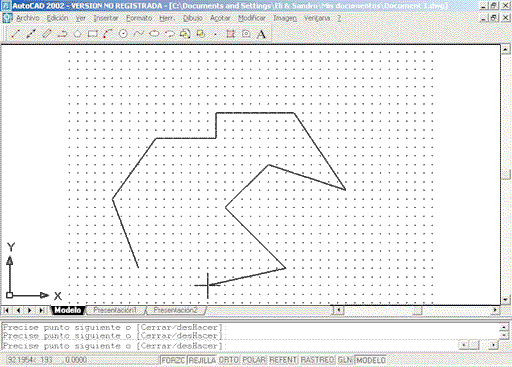

Figura 6. Les ajudes al dibuix Resolución i Rejilla activades. Observeu com el punter només pot moure's sobre coordenades múltiples de 10, tant en vertical com en horitzontal

Podeu activar o desactivar qualsevol de les dues ajudes en qualsevol moment. Per fer-ho, només haureu de prémar F9 i F7 o fer clic en els botons FORZC i REJILLA de la barra d'estat.

Configurar la Resolución i la Rejilla

Atenció !

Podeu modificar els valors per defecte tant de l'ajuda Resolución com de l'ajuda Rejilla.

Per fer-ho, seguiu els passos següents:

  1. Feu clic amb el botó dret del ratolí sobre el botó FORZC o sobre el botó REJILLA.
  2. Tant en un cas com en l'altre, trieu l'opció Parámetros.
  3. S'obre un quadre de diàleg anomenat Parámetros de dibujo, amb una pestanya anomenada Resolución y rejilla.

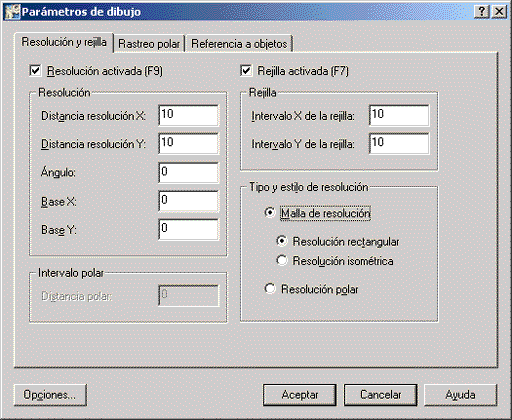

Figura 7. Quadre de diàleg Parámetros de dibujo, pestanya Resolución y rejilla. Dins d'aquest quadre hi ha quatre apartats: Resolución, Rejilla, Tipo y estilo de resolución i Intervalo polar


  1. Dins de l'apartat Resolución, modifiqueu la Distancia resolución X (30), i la Distancia resolución Y (15).
  2. A l'apartat Rejilla, modifiqueu Intervalo X de la rejilla (30), i Intervalo Y de la rejilla (15).
  3. Cliqueu al botó Aceptar.

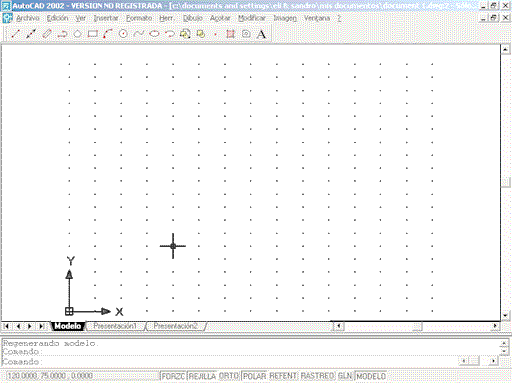

Figura 8. Les ajudes Resolución i Rejilla activades, amb els seus paràmetres modificats



També podeu inclinar tant la Resolución com la Rejilla:

  1. Obriu el quadre de diàleg Parámetros de dibujo.
  2. Dins de l'apartat Resolución, modifiqueu Ángulo (30).
  3. Premeu Aceptar.

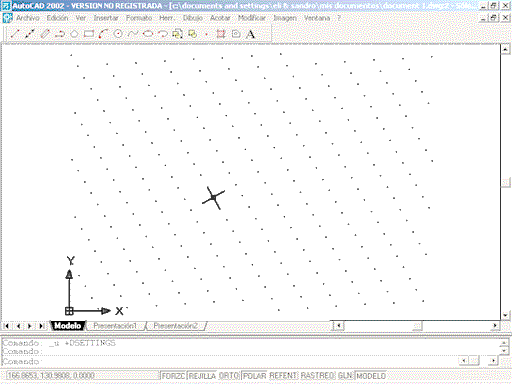

Figura 9. Les ajudes Resolución i Rejilla activades amb una inclinació de 30 graus



Per últim, podeu passar d'una reixeta ortogonal a una reixeta isomètrica, feta a base de triangles equilàters:

  1. Obriu el quadre de diàleg Parámetros de dibujo.
  2. Dins de l'apartat Tipo y estilo de resolución, seleccioneu Resolución isométrica.
  3. A l'apartat Resolución, la Distacia de resolución Y (30) i Ángulo (0).
  4. A l'apartat Rejilla, l' Intervalo Y de la rejilla (30).
  5. Premeu Aceptar.


Figura 10. Resolución i Rejilla isomètriques

  Sortiu del programa sense desar els canvis en el document.
