Aquesta pràctica pretén introduir l'ordre de dibuix Rectángulo, i també l'ajuda al dibuix Referencia a objetos, concretament punto final, punto medio i intersección.

L'ordre de dibuix Rectángulo permet dibuixar rectangles. Pot ser executada de tres maneres:

• Fent clic al botó corresponent a l'ordre Rectángulo de la barra d'eines Dibujo .
• Seleccionant el menú Dibujo|Rectángulo.
• Mitjançant la barra de comandaments: rectang i prement la tecla de Retorn.

Un rectangle es pot definir amb l'AutoCAD 2002 de tres maneres:

• Determinant un primer punt que serà equivalent a una cantonada del rectangle i després determinant la longitud dels costats mitjançant el sistema de coordenades cartesianes absolut o relatiu.
• Determinant un primer punt que serà equivalent a una cantonada del rectangle i després determinant la longitud i angulació de la seva diagonal mitjançant el sistema de coordenades polar.
• Determinant un primer punt que serà equivalent a una cantonada del rectangle i després determinant l'amplada sobre X i l'alçada sobre Y dels costats, mitjançant el sistema anomenat de Cotas.

Obriu un nou document com qualsevol del emprats a la pràctica anterior. Podeu activar o no la Rejilla per visualitzar millor l'espai de dibuix i les mesures a les quals ens referirem.

Comproveu el funcionament de l'ordre donant les coordenades segons la primera manera:

1. Escriviu el comandament rectang a la barra de comandaments i premeu la tecla de Retorn.
2. Un cop executada l'ordre, la barra de comandaments ens demana el següent: Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]:determineu la coordenada absoluta 100,100 com a primera cantonada. En realitat, podríeu haver determinat qualsevol coordenada, bé fent servir la Resolución o fent clic directe sobre qualsevol punt de l'espai de dibuix.

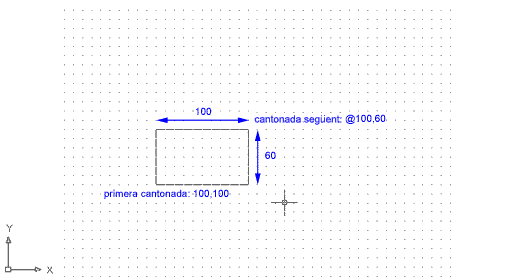

3. La pregunta següent és Precise segundo punto de esquina o [Cotas]:; indiqueu la coordenada @100,60. El resultat és un rectangle de 100 unitats de dibuix en els seus costats paral·lels a l'eix X i 60 unitats de dibuix en els costats paral.lels a Y i que té la seva cantonada inferior esquerra a la posició absoluta 100,100.
4. Naturalment, un cop heu determinat la primera cantonada podeu determinar una segona cantonada que quedi per sota de la primera o a l'esquerra de la mateixa -per exemple, @100,-60 o @-100,-60, i obtenir el mateix rectangle.

Ara comproveu el segon mètode:

1. Esborreu el rectangle anterior. Com podreu comprovar, es tracta d'un únic objecte i no de quatre segments de línia independents. En mòduls posteriors veureu més específicament aquest tipus d'objectes, anomenats polilínies.
2. Escriviu el comandament rectang a la barra de comandaments i premeu la tecla de Retorn.
3. A la pregunta Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]: determineu la coordenada absoluta 100,100 com a primera cantonada.

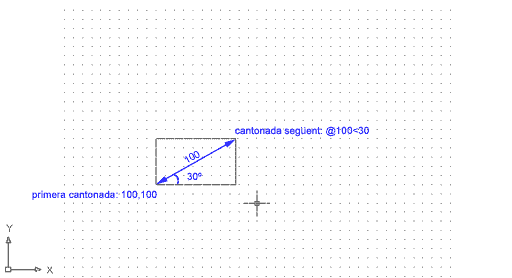

4. A la pregunta següent, Precise segundo punto de esquina o [Cotas]:, indiqueu la coordenada @100<30. El resultat és un rectangle la diagonal del qual té una longitud de 100 unitats de dibuix i una angulació relativa de 30º.
5. Naturalment, un cop heu determinat la primera cantonada podeu determinar una segona cantonada que quedi per sota de la primera o a l'esquerra de la mateixa -per exemple, @100<-30 o @100<150- i obtenir el mateix rectangle.

La utilitat del sistema de Cotas radica en el fet que podeu fer diversos rectangles d'igual proporció de manera ràpida, sense introduir les dades una vegada i una altra.

Comproveu-ho:

1. Repetiu l'ordre rectang i premeu la tecla de Retorn. A la pregunta Precise primer punto de esquina o [Chaflán/Elevación/eMpalme/Alt-objeto/Grosor]: determineu la coordenada absoluta 0,100 com a primera cantonada.
2. A la pregunta següent, Precise segundo punto de esquina o [Cotas]:, responeu teclejant la lletra c de Cotas i premeu la tecla de Retorn.
3. Se us demanarà Precise longitud para rectángulos <80.0000>:. El valor que se us dóna per defecte és l'últim valor que heu definit en aquest paràmetre; premeu la tecla de Retorn.
4. Ara se us demanarà Precise altura para rectángulos <120.0000>:. De nou, el valor per defecte és l'últim valor definit per aquest paràmetre; premeu la tecla de Retorn.

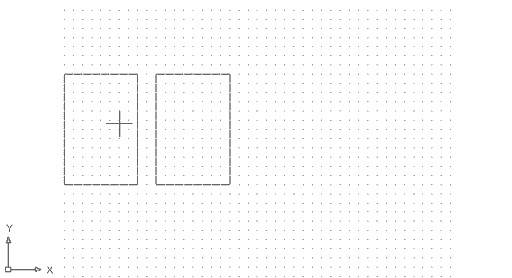

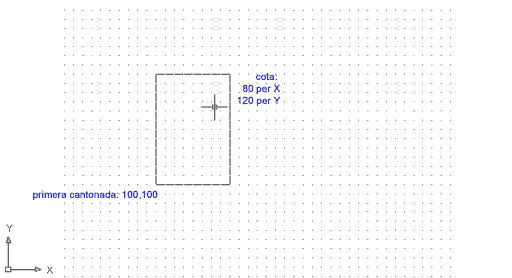

5. Feu clic amb el botó esquerre del ratolí quan el punter estigui en una posició similar a la que mostra la imatge següent, i així fixareu el rectangle.

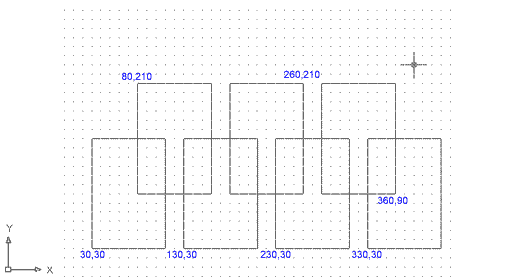

• Esborreu els rectangles anteriorment dibuixats i repetiu l'operació fins a aconseguir un resultat com el de la imatge; com veureu, ho fareu en molt poc temps gràcies al sistema Cotas.
• Indiqueu com a punt per a la primera cantonada les cotes que se us donen a la imatge.
• Guardeu el resultat com a m1_pr5a.dwg a la carpeta Practiques.

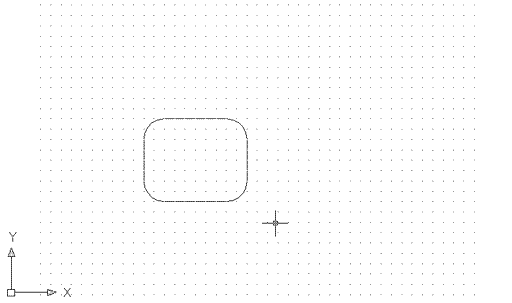

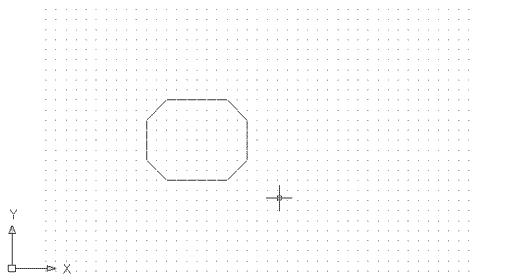

L'ordre de dibuix rectangle ens permet dibuixar rectangles les cantonades dels quals acabin en xamfrans o bé en arcs.

Per triar aquestes opcions, només heu de seleccionar l'opció corresponent a la barra de comandaments i donar les dades pertinents perquè el programa pugui efectuar l'operació.

L'AutoCAD 2002 pot reconèixer en els objectes dibuixats un o més punts característics, i prendre'ls com a referència per dibuixar un nou element. Aquests punts especials s'anomenen referències a objectes, i es troben tots a la barra d'eines Referencia a objetos.

Obriu la barra Referencia a objetos tal com es va explicar en pràctiques anteriors. A partir d'ara, en fareu un ús constant.

Obriu un nou document de característiques per defecte. En aquest cas, no activeu ni la Rejilla ni la Resolución; assegureu-vos que la funció F3 està desactivada (Comando: <RObjeto desactivado>).

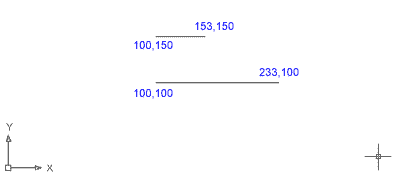

Dibuixeu una línia que vagi de la coordenada absoluta 100,100 a 233,100:

• Comando:linea
• Precise primer punto:100,100
• Precise el punto siguiente o [desHacer]:233,100


Dibuixeu una altra línia des de la coordenada absoluta 100,150 fins a 153,150:

• Comando:linea
• Precise primer punto:100,150
• Precise el punto siguiente o [desHacer]:153,150

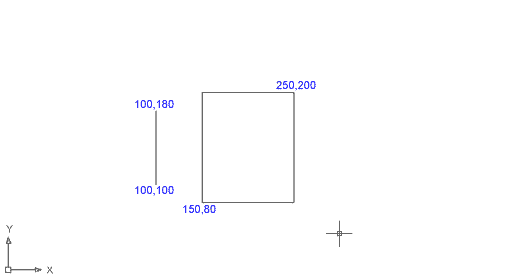

Ara dibuixeu una línia fent servir la referència a objectes més bàsica de totes: punto final.

1. Escriviu linea i premeu la tecla de Retorn.
2. A la pregunta Precise primer punto: escriviu fin i premeu la tecla de Retorn o bé feu clic al botó de la capsa de Referencia a objetos Final .
3. La barra de comandaments us respondrà de:.

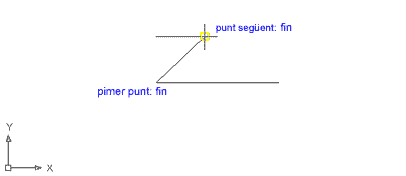

   Apropeu el punter a l'extrem esquerre de la línia inferior i veureu que apareix un quadrat groc al voltant de l'extrem de la línia que "atreu" el punter; feu clic amb el botó esquerre del ratolí. Heu determinat com a primer punt de la nova línia l'extrem d'una línia ja existent, és a dir, heu determinat un punt prenent com a referència un punt ja existent.

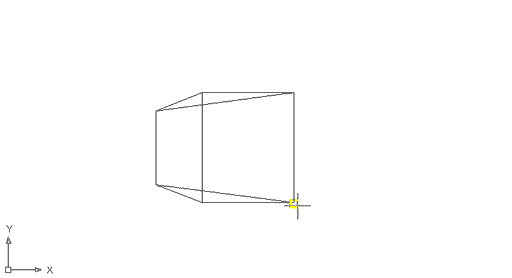

4. Ara la barra de comandaments us demana Precise el punto siguiente o [desHacer]:. Escriviu de nou fin i premeu la tecla de Retorn. Apropeu el punter a l'extrem dret de la línia superior. En el moment en què aparegui el quadrat groc, feu clic i fixeu així el segon punt de la línia.
5. Premeu la tecla de Retorn per finalitzar l'ordre Línea.

Heu determinat l'origen i el final d'un segment de línia amb precisió i sense escriure cap coordenada, només fent servir com a refència els extrems de dues línies ja existents.

Ara fareu servir una nova referència a objectes:

1. Escriviu linea i premeu la tecla de Retorn.
2. A la pregunta Precise primer punto: escriviu med i premeu la tecla de Retorn o bé feu clic al botó de la capsa de Referencia a objetos Medio .
3. La barra de comandaments us respondrà de:.

   Apropeu el punter al punt mig de la línia vertical que hi ha a l'esquerra i veureu que apareix un triangle groc que "atreu" el punter cap al punt mig de la mateixa; feu clic amb el botó esquerre del ratolí. Acabeu de determinar com a primer punt de la nova línia el punt mig d'una línia ja existent.

4. Ara la barra de comandaments se us demana Precise el punto siguiente o [desHacer]:. Escriviu de nou med, premeu la tecla de Retorn i apropeu el punter al mig de la línia horitzontal més baixa. En el moment en què aparegui el triangle groc, feu clic i fixeu així el segon punt de la línia.
5. Premeu la tecla de Retorn per finalitzar l'ordre Línea.

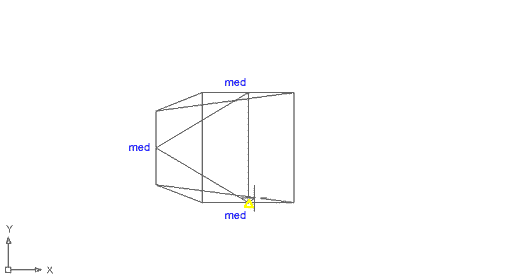

Repetiu l'operació fins a obtenir un resultat com el de la imatge següent:

Ara fareu servir una tercera referència a objectes:

1. Escriviu linea i premeu la tecla de Retorn.
2. A la pregunta Precise primer punto: escriviu int i premeu la tecla de Retorn o bé feu clic al botó de la capsa de Referencia a objetos Intersección .
3. La barra de comandaments us respondrà de:.

   Apropeu el punter al punt d'intersecció de dues línies qualssevol i veureu que apareix una X groga que "atreu" el punter cap al punt d'intersecció; feu clic amb el botó esquerre del ratolí. Heu determinat com a primer punt de la nova línia la intersecció de dues línies ja existents.

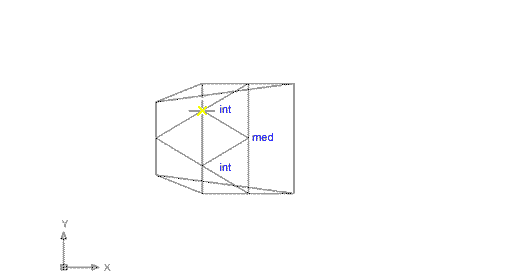

4. Ara la barra de comandaments us demana Precise el punto siguiente o [desHacer]:. Escriviu de nou med, premeu la tecla de Retorn i apropeu el punter al mig de la línia vertical, tal com mostra la imatge, i feu clic per fixar el segon punt de la línia.
5. Repetiu l'operació fins a obtenir un resultat com el de la imatge.
6. Premeu la tecla de Retorn per finalitzar l'ordre Línea.

Naturalment, no cal que els dos extrems d'una línia estiguin determinats per referències a objectes, i en tot cas, aquestes no han de ser la mateixa:

• Una línia o qualsevol altre objecte pot tenir el seu origen en una coordenada introduïda numèricament a la barra de comandaments i el seu punt següent en una referència a objectes d'un element dibuixat prèviament, o bé al contrari.
• Una línia pot tenir el seu origen, per exemple, en un punt fin i el seu punt següent trobar-se en un punt med, etc.
